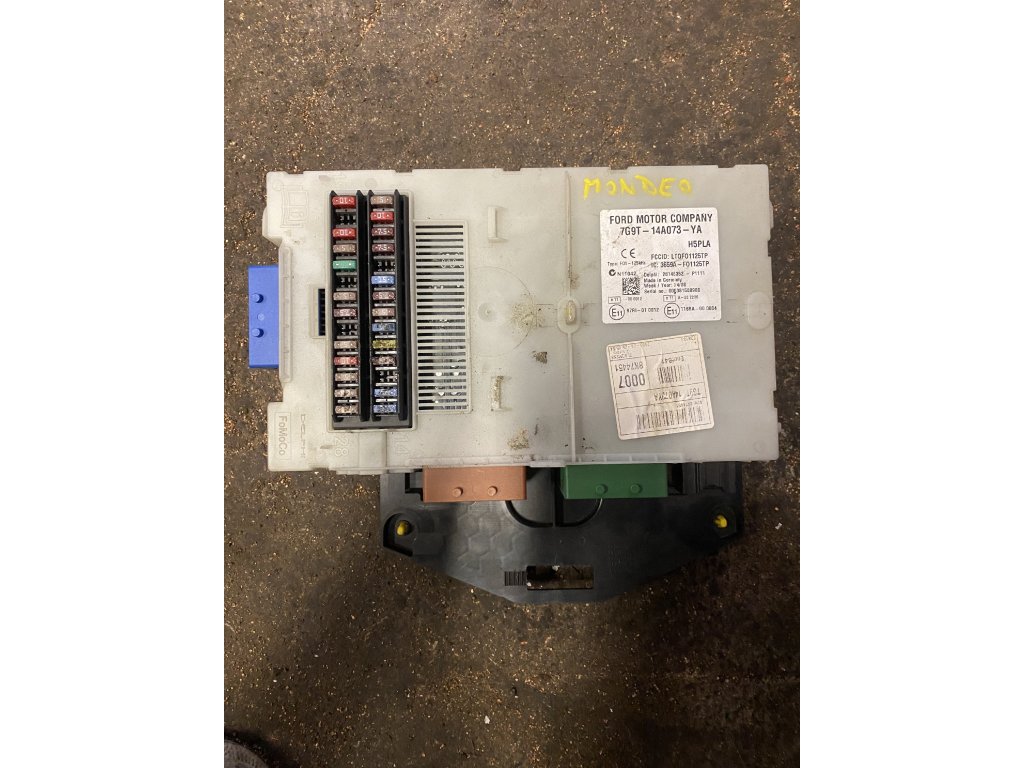

Komfortní jednotka Ford Mondeo MK4 7G9T-14A073-YA
Kód: 42087
10 let zkušeností
se službami v automobilovém odvětví.
Odtah zdarma
Zajistíme odtah vozidla zdarma.
Spokojení zákazníci
Máme stovky spokojených zákazníků.
BONUS AŽ 10.000Kč
na nákup vozu u našich partnerů.
Detailní popis produktu
📋 ZÁKLADNÍ INFORMACE
Komfortní jednotka 7G9T-14A073-YA je centrální řídicí modul pro vozidla Ford Mondeo čtvrté generace (Mk4), zajišťující ovládání komfortních funkcí jako je centrální zamykání, osvětlení a elektrická okna.
Klíčové údaje:
- 🏭 Výrobce: Ford
- ⚙️ Typ systému: Komfortní modul pro řízení komfortních funkcí
- 📅 Období výroby: 2007-2014
- 💡 Technologie: 32-bit procesor, CAN-Bus
- 🔐 Označení: BCM (Body Control Module)
🔧 TECHNICKÉ PARAMETRY
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 12V DC |
| Klidový odběr | < 10 mA |
| Provozní odběr | 100-300 mA |
| Procesor | 32-bit |
| Komunikace | CAN-Bus |
| Funkce | Centrální zamykání, osvětlení, elektrická okna |
🚗 KOMPATIBILNÍ VOZIDLA
Ford:
- Mondeo Mk4 (2007-2014)
- Všechny verze
⚡ FUNKCE MODULU
Hlavní součásti:
1. Komfortní jednotka (7G9T-14A073-YA):
- 🔹 Umístění: Pod přístrojovou deskou, v blízkosti pojistkové skříňky
- 🔹 Funkce: Ovládání centrálního zamykání, osvětlení, elektrických oken
- 🔹 Verze: Různé revize s odlišnými funkcemi
2. Řízené systémy:
| Systém | Funkce | Protokol |
|---|---|---|
| Centrální zamykání | Dálkové ovládání | CAN |
| Osvětlení | Automatické světlomety | CAN |
| Elektrická okna | Komfortní funkce | CAN |
🔄 VERZE SYSTÉMU 7G9T-14A073-YA
✨ Vývojové stupně:
| Verze | Období | Změny |
|---|---|---|
| 14A073-XA | 2007-2010 | První generace |
| 14A073-YA | 2010-2014 | Vylepšení funkcí a spolehlivosti |
🛠️ DIAGNOSTIKA A SERVIS
Diagnostické nástroje:
- ✅ Ford IDS - plná podpora
- ✅ OBDII skenery
Adresace v diagnostice:
- 🎯 BCM - Body Control Module
Měřené bloky:
| Blok | Hodnota | Význam |
|---|---|---|
| 001 | Napětí systému | Kl.30/15 |
| 002 | Stav zámků | Otevřeno/zamčeno |
| 003 | Okna pozice | % otevření |
| 004 | Stav světel | Zapnuto/vypnuto |
⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ
| Problém | Příznaky | Řešení |
|---|---|---|
| 🔴 Zámky nefungují | Nelze zamknout/odemknout | Kontrola pojistek/kabeláže |
| 🔴 Světla nefungují | Nesvítí nebo blikají | Diagnostika modulu |
| 🔴 Okna nefungují | Nelze ovládat | Diagnostika modulu |
📌 DŮLEŽITÉ UPOZORNĚNÍ
⚡ Při práci s jednotkou 7G9T-14A073-YA:
- Aktualizace software dle potřeby
- Diagnostika při každé změně
- Záloha kódování před úpravami
💡 KÓDOVÁNÍ A ADAPTACE
Struktura kódování:
- Specifické pro Ford, vyžaduje specializované nástroje
Postup výměny:
- Odpojit baterii
- Demontovat kryt pod přístrojovou deskou
- Odpojit konektory jednotky
- Vyjmout jednotku
- Namontovat novou jednotku
- Připojit konektory
- Připojit baterii
- Kódování a adaptace pomocí Ford IDS
Údržba:
- Pravidelná diagnostika
- Kontrola kabeláže a konektorů
