Řídicí jednotka 1J0959799 - Modul komfortního ovládání oken pro VW Golf IV/Bora (1J)

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

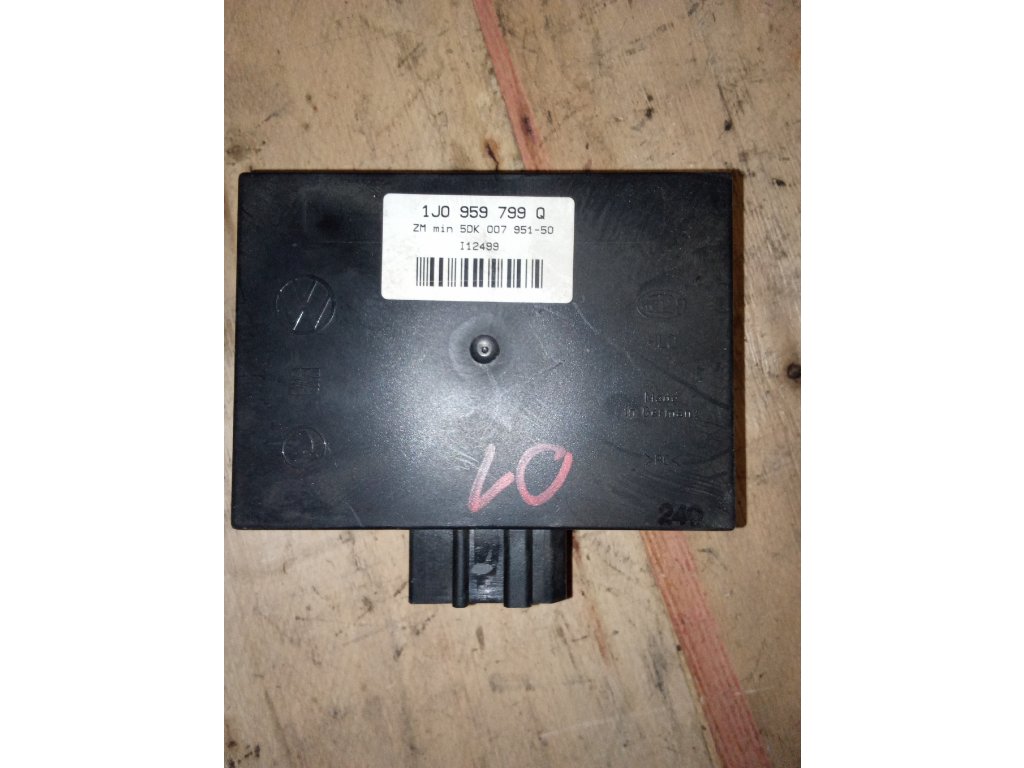

Jednotka 1J0959799 je řídicí modul komfortního ovládání oken (Fensterheber-Steuergerät) používaný ve VW Golf IV (1997-2003), VW Bora (1998-2005) a dalších vozidlech koncernu VW na platformě PQ34. Tato jednotka řídí automatické ovládání oken, komfortní funkce a ochranu proti sevření pro elektrická okna vozidla.

Klíčové údaje:

• 🏭 Výrobce: Kostal/Brose pro Volkswagen AG
• ⚙️ Typ jednotky: Window Control Module
• 📅 Období výroby: 1997-2005
• 💡 Platforma: PQ34 (1J/1J5/1J6)
• 🔐 Označení: J386 - Řídicí jednotka oken na dveřích řidiče
• 📍 Umístění: Ve dveřích řidiče (integrováno v ovládacím panelu)
• 🔧 Generace: 1. generace digitálního ovládání
• 🚗 Modely: Golf IV, Bora, New Beetle, Seat Leon Mk1, Škoda Octavia I

✅ HLAVNÍ FUNKCE

Jednotka 1J0959799 řídí: • Automatické ovládání všech 4 oken (one-touch)
• Komfortní otevírání/zavírání klíčem
• Ochrana proti sevření (anti-trap)
• Synchronizace oken
• Normalizace po odpojení baterie
• Tepelná ochrana motorů
• Komunikace s centrálním zamykáním
• Diagnostika systému oken

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (9-16V)
• Klidový odběr: < 2 mA
• Provozní odběr: 1-20A (dle počtu oken)
• Max. proud na motor: 15A
• Ochrana: Elektronická tepelná/proudová
• Pracovní teplota: -40°C až +85°C

Hardware specifikace:

• Procesor: 8-bit MCU Motorola
• Frekvence: 8 MHz
• RAM: 2 KB
• Flash paměť: 16 KB
• EEPROM: 512 B
• Výstupní drivers: 4x H-můstek
• Vstupy: 8 digitálních + 4 analogové
• Konektor: 1x 20-pin

Mechanické parametry:

• Rozměry: 120x80x25mm
• Hmotnost: 180g
• Krytí: IP40
• Montáž: Integrováno v panelu
• Chlazení: Pasivní
• Vibrace: Do 4G

Komunikace:

• CAN-Bus: Ne (starší verze)
• K-Line: Ano (diagnostika)
• Comfort wire: Ano (s KSG)
• Přímé vedení: 4x motor
• Protokol: KWP1281
• Adresa: 62 (Tür Treiberseite)

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

Volkswagen: • Golf IV (1J1) - 1997-2003 - všechny verze
• Golf IV Variant (1J5) - 1999-2006
• Bora (1J2) - 1998-2005 - všechny verze
• Bora Variant (1J6) - 1999-2005
• New Beetle (9C/1C) - 1998-2010
• Passat B5 (3B) - částečně kompatibilní

Seat: • Leon Mk1 (1M) - 1999-2006
• Toledo II (1M) - 1999-2004

Škoda: • Octavia I (1U) - 1996-2010 - vyšší výbavy
• Octavia I Combi (1U5) - 1998-2010

Audi: • A3 8L - 1996-2003 - některé verze
• TT 8N - 1998-2006 - základní verze

Verze jednotky:

Alternativní čísla dílů:

⚡ FUNKCE JEDNOTKY

1. Automatické ovládání:

• One-touch up - automatické zavření
• One-touch down - automatické otevření
• Express funkce - rychlé ovládání
• Pozicování - přesné nastavení
• Soft stop - plynulé zastavení
• Synchronizace - současný pohyb
• Priorita řidiče - hlavní ovládání
• Child lock - dětská pojistka

2. Anti-trap systém:

• Detekce překážky - citlivost 100N
• Reverzace - okamžité otočení
• Měkký doraz - ochrana těsnění
• Učící algoritmus - adaptace
• Zimní režim - tvrdší těsnění
• Deaktivace - možná dočasná
• Reset funkce - po poruše
• Safety margin - bezpečnostní zóna

3. Komfortní funkce:

• Comfort open - otevření klíčem
• Comfort close - zavření klíčem
• Total close - zavření všech oken
• Větrací poloha - částečné otevření
• Rain close - zavření při dešti
• Summer opening - letní větrání
• Lock confirmation - potvrzení zamčení
• Panic mode - nouzové otevření

4. Ochranné funkce:

• Thermal protection - tepelná ochrana
• Overcurrent - proudová ochrana
• Blockage detection - detekce zablokování
• Voltage monitoring - sledování napětí
• Time-out - časový limit
• Motor protection - ochrana motoru
• Short circuit - zkratová ochrana
• Load dump - ochrana přepětí

5. Diagnostické funkce:

• Self-test - automatický test
• Error memory - paměť závad
• Counter - počítadlo cyklů
• Actuator test - test motorů
• Position learning - učení pozic
• Calibration - kalibrace
• Service mode - servisní režim
• Factory reset - tovární nastavení

6. Učící funkce:

• Auto-adaptation - automatická adaptace
• Window limits - učení koncových poloh
• Force learning - učení síly
• Speed adaptation - přizpůsobení rychlosti
• Wear compensation - kompenzace opotřebení
• Temperature comp - teplotní kompenzace
• Voltage comp - napěťová kompenzace
• Aging comp - kompenzace stárnutí

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

VAG-COM/VCDS přístup:

VAG-COM IDENTIFIKACE:

Address 62: Door Elect, Driver    Labels: 1J0-959-799.lbl
Part No: 1J0 959 799 B
Component: Tür-SG Fahrer      1J1
Coding: 00065
Shop #: WSC 00066
VCID: 2D3C4F5E617A8B9C

3 Faults Found:
00926 - Terminal 30; Left
        35-00 - -
00532 - Supply Voltage B+
        07-10 - Signal too Low - Intermittent
00955 - Window Motor; Driver Side (V147)
        06-10 - Short to Plus - Intermittent

Kódování (5 číslic):

KÓDOVÁNÍ 1J0959799:

00064 = Golf/Bora 4-dveře, 4 okna auto
00065 = Golf/Bora 4-dveře, 4 okna auto + komfort
00066 = Golf/Bora 4-dveře, 4 okna auto + komfort + safe
00068 = Golf 2-dveře, 2 okna auto
00069 = Golf 2-dveře, 2 okna auto + komfort
00070 = Variant/Combi, 4 okna auto + komfort

Dekódování:
Bit 0 = Přední okna auto
Bit 1 = Zadní okna auto
Bit 2 = Komfortní ovládání
Bit 3 = Safe funkce
Bit 4 = Elektrická zrcátka
Bit 5 = Paměť pozic

Adaptační kanály:

⚠️ ČASTÉ ZÁVADY

Typické problémy:

Diagnostické kódy (DTC):

ČASTÉ KÓDY 1J0959799:

00532 - Supply Voltage B+
        07-10 - Signal too Low
        → Nízké napětí

00926 - Terminal 30
        35-00 - -
        → Klidové napětí

00929 - Window Regulator Switch; Driver Side (E107)
        06-00 - Short to Plus
        → Spínač okna řidiče

00930 - Window Regulator Switch; Passenger Side (E81)
        → Spínač okna spolujezdce

00955 - Window Motor; Driver Side (V147)
        → Motor okna řidiče

00956 - Window Motor; Passenger Side (V148)
        → Motor okna spolujezdce

00957 - Window Motor; Rear Left (V26)
        → Motor okna zadní levé

00958 - Window Motor; Rear Right (V27)
        → Motor okna zadní pravé

01044 - Control Module Incorrectly Coded
        → Špatné kódování

01330 - Central Control Module
        → Centrální modul

65535 - Internal Control Module Memory Error
        → Vnitřní chyba

💡 POSTUPY

Normalizace oken:

NORMALIZACE PO ODPOJENÍ BATERIE:

MANUÁLNÍ POSTUP:
1. Zapnout zapalování (motor neběží)
2. Pro každé okno zvlášť:

OKNO ŘIDIČE:
1. Zavřít okno úplně nahoru
2. Držet tlačítko NAHORU 3 sekundy
3. Uvolnit tlačítko
4. Stáhnout okno úplně dolů
5. Držet tlačítko DOLŮ 3 sekundy
6. Vytáhnout okno do poloviny
7. Test auto funkce nahoru
8. Test auto funkce dolů

OSTATNÍ OKNA:
- Opakovat stejný postup
- Vždy z panelu řidiče

VCDS POSTUP:
1. [62 - Door Elect, Driver]
2. [10 - Adaptation]
3. Channel 06
4. Hodnota 1
5. [Save]
6. Automatická normalizace

Výměna modulu:

VÝMĚNA 1J0959799:

DEMONTÁŽ:
1. Odpojit baterii (-)
2. Demontovat:
   - Dveřní panel řidiče
   - Madlo dveří
   - Ovládací panel oken
3. Odpojit:
   - 20-pin konektor
   - 4x konektor motorů
4. Vyjmout modul z panelu

MONTÁŽ:
1. Nový modul
2. Zapojit konektory
3. Sestavit panel
4. Připojit baterii

PROGRAMOVÁNÍ:
1. VCDS:
   [62 - Door Elect, Driver]
2. [07 - Coding]
   Zadat: 00065 (standard)
3. [10 - Adaptation]
   Channel 06 = 1
4. Normalizace všech oken
5. [05 - Clear DTCs]

📊 MĚŘICÍ BLOKY VCDS

MVB pro 1J0959799:

MVB 001: Základní
1: Napětí (V)
2: Status modulu
3: Teplota
4: -

MVB 002: Okno řidiče
1: Pozice (%)
2: Proud (A)
3: Status
4: Směr

MVB 003: Okno spolujezdce
1: Pozice (%)
2: Proud (A)
3: Status
4: Směr

MVB 004: Zadní okna
1: ZL pozice (%)
2: ZP pozice (%)
3: ZL status
4: ZP status

MVB 005: Spínače
1: Řidič nahoru
2: Řidič dolů
3: Spolujezdec nahoru
4: Spolujezdec dolů

MVB 006: Komfort
1: Comfort close
2: Comfort open
3: Safe lock
4: -

MVB 007: Anti-trap
1: Síla řidič (N)
2: Síla spolujezdec (N)
3: Aktivace řidič
4: Aktivace spolujezdec

📈 CENY A DOSTUPNOST (2024)

Ceny jednotky:

Servisní náklady:

🔍 IDENTIFIKACE

Jak poznat 1J0959799:

Fyzická identifikace: • Umístění: V panelu dveří řidiče
• Barva: Černá
• Konektor: 20-pin zelený
• Rozměry: 120x80x25mm
• Štítek: 1J0959799 + suffix
• Výrobce: Kostal/Brose

Software identifikace: • VAG-COM Address: 62
• Component: Tür-SG Fahrer
• Platform: Golf IV/Bora

🛡️ VÝHODY A NEVÝHODY

Výhody:

• ✅ Vysoká dostupnost - běžný díl
• ✅ Nízká cena - levné
• ✅ Jednoduchá diagnostika
• ✅ Snadná výměna
• ✅ Spolehlivost - osvědčené

Nevýhody:

• ❌ Ztráta nastavení - po odpojení
• ❌ Omezené funkce - základní
• ❌ Citlivost anti-trap - problémy
• ❌ Bez CAN-Bus - starší technologie
• ❌ Tepelná ochrana - časté vypínání

🎯 ZÁVĚREČNÉ HODNOCENÍ

Celkový verdikt:

Modul 1J0959799 je základní, ale spolehlivá jednotka pro ovládání oken Golf IV/Bora. Nabízí všechny potřebné funkce za velmi příznivou cenu. Ideální pro běžnou údržbu.

Doporučení:

• ✅ Pro vozidla: Golf IV, Bora, Leon Mk1
• ✅ Funkce: Dostatečné
• ✅ Spolehlivost: Dobrá
• 🔧 Servis: Velmi jednoduchý
• 💰 Hodnota: Výborná

Hodnocení:

⭐⭐⭐⭐ 7.5/10 • Funkčnost: 7/10
• Spolehlivost: 8/10
• Cena: 9/10
• Dostupnost: 10/10
• Složitost: 4/10

📝 DŮLEŽITÉ POZNÁMKY

Časté problémy Golf IV:

• Normalizace po každém odpojení baterie
• Anti-trap příliš citlivý v zimě
• Tepelná ochrana při častém používání
• Opotřebení motorů po 150.000 km

Tipy pro údržbu:

• Mazat lišty oken 2x ročně
• Čistit kontakty spínačů
• Kontrolovat napětí baterie
• Pravidelná normalizace
