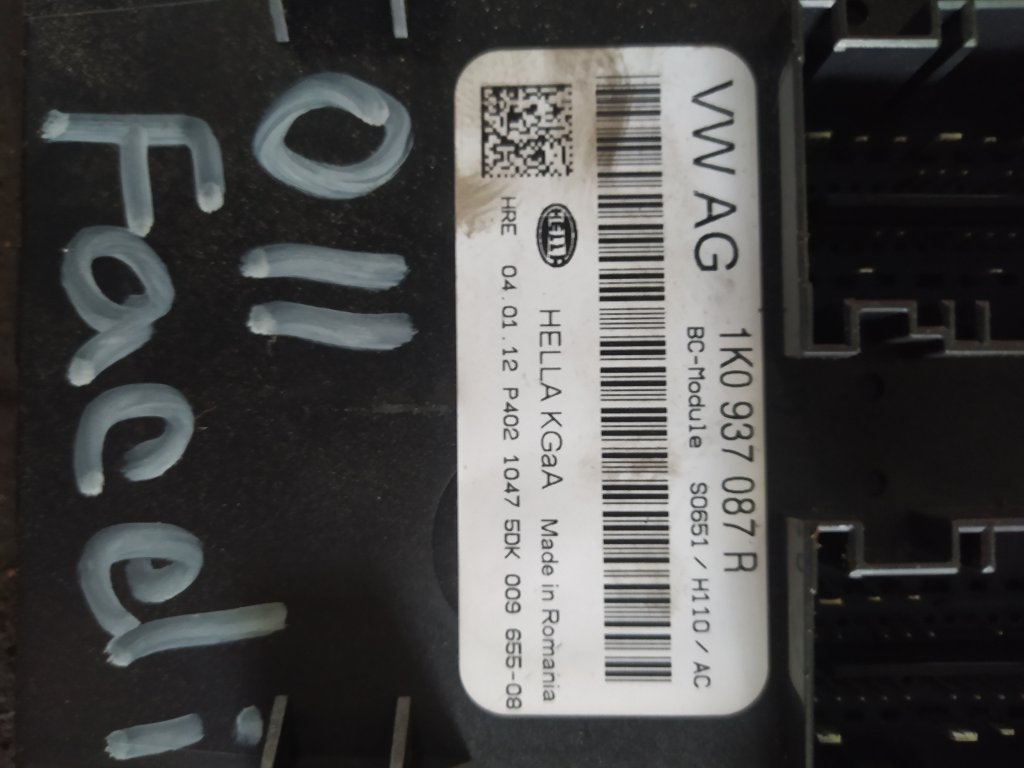

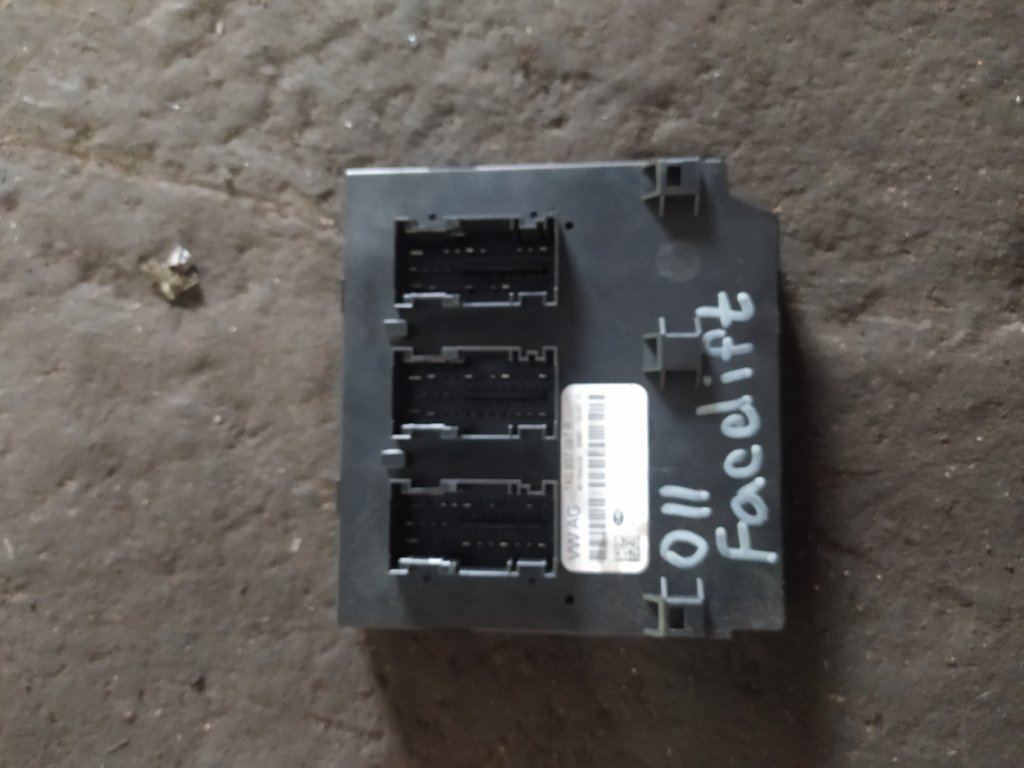

Gateway jednotka 1K0937087R - Diagnostická brána pro Škoda Octavia II FL

VCDS/ODIS IDENTIFIKACE R:

Address 19: CAN Gateway    Labels: 1K0-907-530-V2.clb
Part No SW: 1K0 937 087 R    HW: 1K0 937 087 R
Component: Gateway SKODA    R18 0342
Revision: 00018001    Serial number: SKODA0912345
Coding: E9817F065006
Shop #: WSC 02345 115 12345
VCID: 3467DABC9E87

Component Protection: Ready

Installed CAN-Bus Systems:
01 - Engine Control Module (UDS)
02 - Transmission Control Module (UDS)
03 - ABS Brakes (UDS)
09 - Central Electronics (KWP2000)
15 - Airbag (UDS)
16 - Steering Wheel Electronics (LIN)
17 - Instruments/MaxiDot (UDS)
19 - CAN Gateway
25 - Immobilizer (KWP2000)
42 - Door Electronics Driver (LIN)
44 - Steering Assist (UDS)
46 - KESSY Module (UDS)
52 - Door Electronics Passenger (LIN)
56 - Radio/Navigation (UDS)

KÓDOVÁNÍ 1K0937087R:

6 Bytů kódování (E9817F065006):

Byte 0-1: E981 = Konfigurace CAN
E9 = Všechny CAN aktivní
81 = UDS protokol aktivní

Byte 2: 7F = Moduly
Bit 0 = Motor
Bit 1 = Převodovka
Bit 2 = ABS/ESP
Bit 3 = Airbag
Bit 4 = BCM
Bit 5 = Přístrojovka
Bit 6 = Klimatizace
Bit 7 = Extended CAN

Byte 3: 06 = Diagnostika
06 = UDS aktivní
04 = KWP2000
02 = TP2.0

Byte 4: 50 = Speciální
Bit 0 = Component Protection ready
Bit 1 = FlexRay ready
Bit 2 = MOST ready
Bit 3 = Ethernet ready
Bit 4 = MaxiDot Plus
Bit 5 = Škoda specific
Bit 6 = Service mode
Bit 7 = Development

Byte 5: 06 = Region
06 = Škoda Europe
02 = VW Europe
04 = Asia
08 = America

Příklad:
E9817F065006 = Plná konfigurace, UDS, CP ready, Škoda EU

ADAPTACE 1K0937087R:

=== ZÁKLADNÍ ===
Kanál 01: Sleep timer
         0-255 minut
         Default: 10 minut

Kanál 02: Wake sensitivity
         1-10
         Default: 5

Kanál 03: Transport mode
         0 = Normal
         1 = Transport

=== UDS PROTOKOL ===
Kanál 10: UDS mode
         0 = Disabled
         1 = Enabled
         Default: 1

Kanál 11: UDS timeout
         100-5000 ms
         Default: 1000 ms

Kanál 12: UDS security
         0 = Open
         1 = Standard
         2 = Enhanced

=== COMPONENT PROTECTION ===
Kanál 20: CP ready
         0 = Disabled
         1 = Ready
         Default: 1

Kanál 21: CP logging
         0 = Off
         1 = On

=== ŠKODA SPECIFIC ===
Kanál 30: MaxiDot mode
         0 = Standard
         1 = Plus
         2 = Extended

Kanál 31: Service intervals
         0 = Flexible
         1 = Fixed
         2 = Long Life

Kanál 32: Škoda features
         Bitwise:
         Bit 0 = Sunset
         Bit 1 = Boarding Spots
         Bit 2 = Simply Clever

=== CAN TERMINATION ===
Kanál 40-43: CAN1-4 termination
         0 = Off
         1 = On (120 Ohm)

=== SERVICE ===
Kanál 99: Reset gateway
         0 = Execute reset

ČASTÉ KÓDY 1K0937087R:

U0001 - High Speed CAN Communication Bus
        → Problém s Powertrain CAN

U0002 - High Speed CAN Performance
        → Výkonnostní problém

U0028 - Vehicle Communication Bus A
        → Extended CAN problém

U0100 - Lost Communication with ECM/PCM
        → Motor nekomunikuje (UDS)

U0101 - Lost Communication with TCM
        → DSG nekomunikuje (UDS)

U0121 - Lost Communication with ABS
        → ESP nekomunikuje (UDS)

U0140 - Lost Communication with BCM
        → BCM nekomunikuje (KWP)

U0155 - Lost Communication with Cluster
        → MaxiDot nekomunikuje

U0164 - Lost Communication with HVAC
        → Climatronic nekomunikuje

U0184 - Lost Communication with Radio
        → Columbus/Amundsen problém

U0426 - Invalid Data from KESSY
        → KESSY komunikační chyba

U1000 - Gateway Internal Error
        → Interní chyba

U1001 - UDS Protocol Error
        → UDS komunikace chyba

U1002 - Component Protection
        Not Ready
        → CP není připraveno

U2000 - Wake-Up Line Error
        → Probuzení chyba

U2001 - Sleep Mode Error
        → Uspání problém

B1000 - Component Protection
        Communication Error
        → CP komunikace

18258 - CAN-Bus Error
        Static
        → Trvalá chyba CAN

65535 - Internal Control Module
        → Reset/výměna gateway

VÝMĚNA 1K0937087R:

1. Příprava:
   - VCDS/ODIS připravit
   - Zaznamenat kódování
   - Odpojit baterii (-) pól

2. Demontáž:
   Octavia II FL:
   - Kryt pod volantem
   - Gateway vlevo nahoře
   - Odpojit T20a + T14a

3. Montáž:
   - Nový gateway R
   - Zapojit konektory
   - Zkontrolovat zacvaknutí

4. Inicializace:
   - Připojit baterii
   - Zapnout zapalování
   - Nečekat na start

5. Kódování VCDS:
   [19 - CAN Gateway]
   [07 - Coding]
   Zadat: E9817F065006
   (nebo původní kód)

6. UDS aktivace:
   [10 - Adaptation]
   Kanál 10 = 1 (UDS on)
   Kanál 11 = 1000 (timeout)

7. CP ready:
   Kanál 20 = 1 (CP ready)
   Kanál 21 = 1 (logging)

8. Škoda setup:
   Kanál 30 = 1 (MaxiDot Plus)
   Kanál 31 = dle servisu
   Kanál 32 = dle výbavy

9. Reset:
   Kanál 99 = 0
   [Do It!]
   Počkat 10 sekund

10. Kontrola:
    Auto-Scan
    Všechny moduly OK
    Žádné U-kódy

UDS AKTIVACE R:

1. Kontrola verze:
   [19 - CAN Gateway]
   Musí být verze R nebo vyšší

2. Kódování:
   [07 - Coding]
   Byte 3 = 06 (UDS active)

3. Adaptace:
   [10 - Adaptation]
   Kanál 10 = 1 (UDS enabled)
   Kanál 11 = 1000 (timeout 1s)
   Kanál 12 = 1 (standard security)

4. Test UDS:
   Auto-Scan
   Moduly s (UDS) označením
   Rychlejší komunikace

5. Výhody UDS:
   - Rychlejší diagnostika
   - Větší datový přenos
   - Online kódování
   - Component Protection

MAXIDOT SETUP R:

1. Hardware check:
   MaxiDot Plus displej
   Verze s menu

2. Gateway setup:
   [19 - CAN Gateway]
   [10 - Adaptation]
   Kanál 30 = 1 (Plus mode)

3. Přístrojovka:
   [17 - Instruments]
   [10 - Adaptation]
   Aktivovat gateway comm

4. Test komunikace:
   MaxiDot menu
   - Nastavení vozu
   - Gateway info
   - Servisní data

5. Troubleshooting:
   Pokud nefunguje:
   - Reset gateway
   - Kontrola verzí
   - Update firmware

MVB 120 - CAN Powertrain:
1: Status (OK/Error)
2: Bus load (%)
3: UDS active (Yes/No)
4: Data rate (kbit/s)

MVB 121 - CAN Comfort:
1: Status (OK/Error)
2: Bus load (%)
3: Protocol (KWP/UDS)
4: Modules count

MVB 122 - CAN Extended:
1: Status (OK/Error)
2: Bus load (%)
3: KESSY (Yes/No)
4: Park Assist (Yes/No)

MVB 125 - Module List UDS:
1: Engine UDS (Yes/No)
2: Trans UDS (Yes/No)
3: ABS UDS (Yes/No)
4: Airbag UDS (Yes/No)

MVB 130 - Gateway Info:
1: SW version (R18)
2: HW version
3: Operating hours
4: Reset counter

MVB 135 - Performance:
1: CPU load (%)
2: RAM usage (%)
3: Temperature (°C)
4: Voltage (V)

MVB 140 - Component Protection:
1: CP ready (Yes/No)
2: CP active (Yes/No)
3: Components (count)
4: Status (OK/Error)

MVB 145 - Škoda Specific:
1: MaxiDot (OK/Error)
2: Service type
3: Škoda features
4: Region code

Správná identifikace:
Address 19: CAN Gateway
Part No: 1K0 937 087 R
Component: Gateway SKODA R18
Component Protection: Ready
