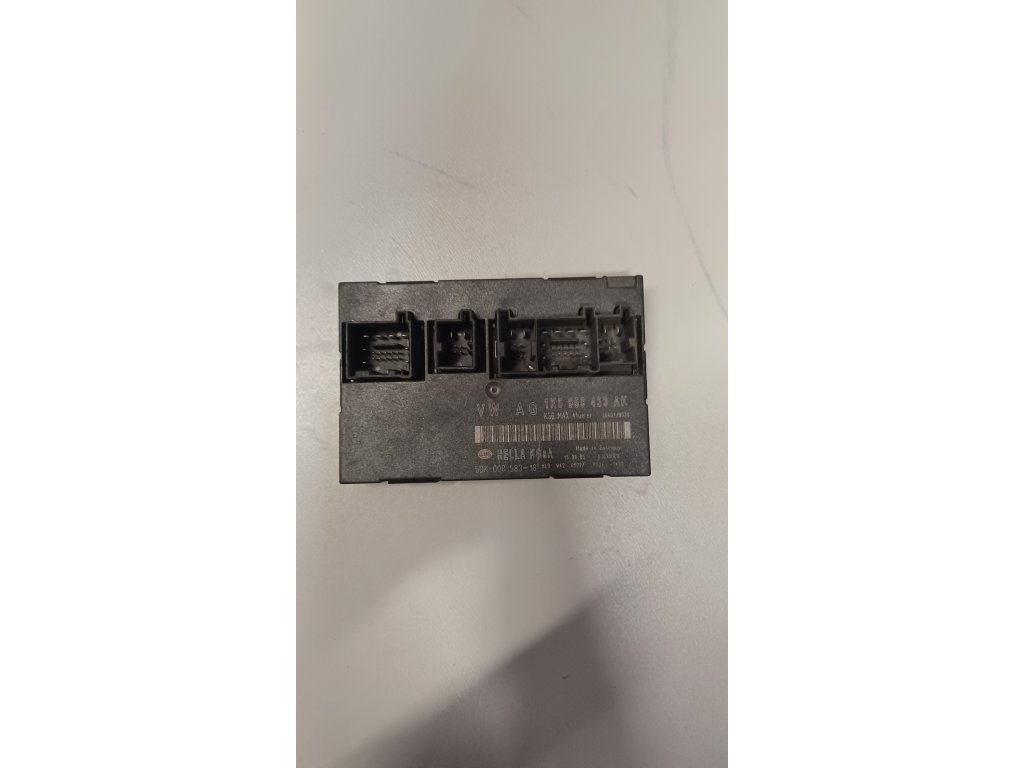

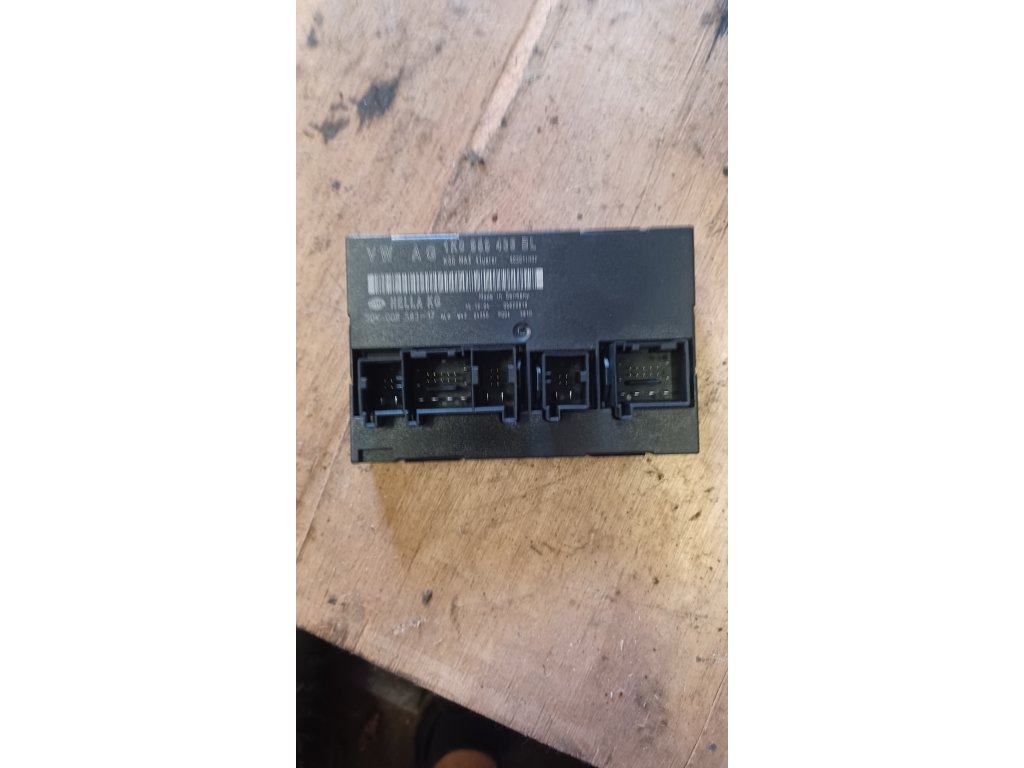

Komfortní jednotka 1K0959433AK - BCM pro Škoda Octavia II/Superb II/Yeti

VCDS/ODIS IDENTIFIKACE AK:

Address 09: Central Electronics    Labels: 1K0-959-433-MAX.clb
Part No SW: 1K0 959 433 AK    HW: 1K0 959 433 AK
Component: BCM PQ35 SKODA    H37 0512
Revision: 00037001    Serial number: SKODA123456789
Coding: 7F580F3F96570FE40199200098754E7870
Shop #: WSC 02345 115 12345
VCID: 4183FEEECDE4

Subsystem 1 - Part No: 1Z1 955 119 E
Component: Wiper Motor     V116 0501

Subsystem 2 - Part No: 1K0 907 530 F
Component: Gateway        H09 0043

No fault code found.

KÓDOVÁNÍ 1K0959433AK:

18 Bytů rozšířené kódování:

Byte 0: Market/Brand
01 = Škoda Europe
02 = Škoda China
03 = Škoda Russia
04 = Škoda India

Byte 1: KESSY/Security
Bit 0 = KESSY active
Bit 1 = Safe lock
Bit 2 = Approach unlock
Bit 3 = Walk away lock
Bit 4 = Panic button
Bit 5 = Valet mode
Bit 6 = Backup key
Bit 7 = Emergency start

Byte 2: Škoda Functions
Bit 0 = Sunset active
Bit 1 = Boarding Spots
Bit 2 = MaxiDot menu
Bit 3 = Hill Hold ready
Bit 4 = Auto Hold ready
Bit 5 = Green tech
Bit 6 = Simply Clever
Bit 7 = Reserved

Byte 3: Lights Advanced
Bit 0 = Bi-Xenon
Bit 1 = AFS active
Bit 2 = Corner light
Bit 3 = Highway light
Bit 4 = Bad weather
Bit 5 = City light
Bit 6 = Tourist mode
Bit 7 = LED DRL ready

[... Byte 4-17 obsahují všechny standardní funkce plus:]

- Memory seats
- Canton audio
- Panorama control
- Winter package
- Park Assist
- Personalization

Příklad:
7F580F3F = Škoda EU, KESSY full, Sunset, MaxiDot

ADAPTACE 1K0959433AK:

=== KESSY SYSTEM ===
Kanál 01: KESSY aktivace
         0 = Off, 1 = On

Kanál 02: Approach distance
         50-200 cm
         Default: 100 cm

Kanál 03: Walk away distance
         100-300 cm
         Default: 150 cm

Kanál 04: Lock delay
         0-10 sekund
         Default: 3 s

=== SUNSET (ŠKODA) ===
Kanál 10: Sunset aktivace
         0 = Off, 1 = On

Kanál 11: Sunset time
         0-120 sekund
         Default: 30 s

Kanál 12: Sunset intensity
         10-100%
         Default: 50%

=== BOARDING SPOTS ===
Kanál 15: Boarding Spots
         0 = Off, 1 = On

Kanál 16: Spots duration
         10-60 sekund
         Default: 30 s

Kanál 17: Spots brightness
         30-100%
         Default: 70%

=== MAXIDOT ===
Kanál 20: MaxiDot BCM menu
         0 = Off, 1 = On

Kanál 21: Display language
         1 = CZ, 2 = EN, 3 = DE

Kanál 22: Units
         1 = Metric, 2 = Imperial

=== BI-XENON/AFS ===
Kanál 25: AFS mode
         0 = Off, 1 = On

Kanál 26: Corner light
         0 = Static, 1 = Dynamic

Kanál 27: Highway threshold
         80-160 km/h
         Default: 110 km/h

Kanál 28: City light
         0 = Off, 1 = Auto

=== MEMORY SEATS ===
Kanál 30: Memory positions
         1-3 users
         Default: 2

Kanál 31: Easy entry
         0 = Off, 1 = On

Kanál 32: Mirror dip angle
         0-15 degrees
         Default: 7

=== COMFORT ===
Kanál 40: Rain close
         0 = Off, 1 = On

Kanál 41: Winter mode
         0 = Off, 1 = Ready

Kanál 42: One-touch all
         0 = Front, 1 = All

=== HILL/AUTO HOLD ===
Kanál 50: Hill Hold ready
         0 = Off, 1 = Ready

Kanál 51: Auto Hold ready
         0 = Off, 1 = Ready

Kanál 52: EPB coordination
         0 = Off, 1 = Ready

=== PERSONALIZATION ===
Kanál 60: User profiles
         1-3 profiles

Kanál 61: Auto recall
         0 = Manual, 1 = Auto

Kanál 62: Profile content
         Bitwise settings

=== SERVICE ===
Kanál 99: Factory reset
         0 = Execute reset

ČASTÉ KÓDY 1K0959433AK:

01176 - Key 1
        008 - Implausible Signal
        → Slabá baterie v klíči

01177 - Key 2
        008 - Implausible Signal
        → Slabá baterie v klíči

01179 - KESSY Control Module
        004 - No Signal/Communication
        → KESSY modul nekomunikuje

01358 - Sunset Function
        002 - Lower Limit Exceeded
        → Sunset nefunguje správně

01359 - Boarding Spots Left
        011 - Open Circuit
        → LED vadná/odpojená

01360 - Boarding Spots Right
        011 - Open Circuit
        → LED vadná/odpojená

01504 - Bulb for Cornering Light Left
        012 - Short to Plus
        → Zkrat/vadná žárovka

01505 - Bulb for Cornering Light Right
        012 - Short to Plus
        → Zkrat/vadná žárovka

01539 - AFS Control Module
        004 - No Signal/Communication
        → AFS modul nekomunikuje

02094 - MaxiDot Display
        004 - No Signal/Communication
        → MaxiDot nekomunikuje

02095 - Hill Hold Control
        002 - Not Installed
        → Není aktivováno

02096 - Auto Hold Control
        002 - Not Installed
        → Není aktivováno

02546 - Personalization Memory
        000 - General Memory Failure
        → Chyba paměti profilů

65535 - Internal Control Module
        000 - Memory Error
        → Reset/výměna BCM

KESSY AKTIVACE AK:

POŽADAVKY:
- KESSY modul (1K0959434)
- Anténa v klikách (4x)
- Anténa v nárazníku
- Anténa v interiéru
- Start/Stop tlačítko
- Kompatibilní klíče

1. Hardware instalace:
   - KESSY modul pod volant
   - Antény ve všech klikách
   - Anténa zadní nárazník
   - Interiérové antény
   - Start/Stop button

2. Kódování BCM:
   [09 - Central Electronics]
   [07 - Long Coding]
   Byte 1, Bit 0 = 1 (KESSY)
   Byte 1, Bit 2 = 1 (Approach)
   Byte 1, Bit 3 = 1 (Walk away)

3. Adaptace KESSY:
   [10 - Adaptation]
   Kanál 01 = 1 (KESSY On)
   Kanál 02 = 100 (approach 100cm)
   Kanál 03 = 150 (walk away 150cm)
   Kanál 04 = 3 (lock delay 3s)

4. Přihlášení klíčů:
   [46 - KESSY Module]
   [10 - Adaptation]
   Kanál 01 = počet klíčů
   Postupně přiložit všechny

5. Test funkce:
   - Přiblížení s klíčem
   - Dotek kliky = odemknutí
   - Vzdálení = zamknutí
   - Start button = start

SUNSET AKTIVACE AK:

1. Kontrola hardware:
   - Musí být verze AK
   - MaxiDot připojen

2. Aktivace:
   [09 - Central Electronics]
   [07 - Long Coding]
   Byte 2, Bit 0 = 1 (Sunset)

3. Nastavení:
   [10 - Adaptation]
   Kanál 10 = 1 (aktivace)
   Kanál 11 = 30 (30 sekund)
   Kanál 12 = 50 (50% intenzita)

4. MaxiDot menu:
   [17 - Instruments]
   [10 - Adaptation]
   Aktivovat Sunset v menu

5. Test:
   - Zamknout auto
   - Světla postupně zhasínají
   - Plynulý efekt

BOARDING SPOTS AK:

1. Hardware:
   - LED moduly v zrcátkách
   - Projekční čočky
   - Kabeláž

2. Zapojení:
   - PIN 23 levé zrcátko
   - PIN 24 pravé zrcátko

3. Kódování:
   [09 - Central Electronics]
   Byte 2, Bit 1 = 1 (Boarding)

4. Adaptace:
   [10 - Adaptation]
   Kanál 15 = 1 (aktivace)
   Kanál 16 = 30 (30 sekund)
   Kanál 17 = 70 (70% jas)

5. Test:
   - Odemknout = rozsvítí
   - Logo Škoda projekce
   - Auto zhasnutí

HILL/AUTO HOLD READY AK:

POZNÁMKA: Pouze příprava, plná funkce vyžaduje ESP upgrade!

1. Kontrola ESP:
   [03 - ABS Brakes]
   Verze musí podporovat HHC

2. BCM kódování:
   [09 - Central Electronics]
   Byte 2, Bit 3 = 1 (HHC ready)
   Byte 2, Bit 4 = 1 (Auto Hold ready)

3. Adaptace:
   [10 - Adaptation]
   Kanál 50 = 1 (HHC ready)
   Kanál 51 = 1 (Auto Hold ready)
   Kanál 52 = 1 (EPB coord)

4. ESP aktivace:
   [03 - ABS Brakes]
   [07 - Long Coding]
   Aktivovat HHC bit

5. Test připravenosti:
   - Komunikace BCM-ESP OK
   - Připraveno pro upgrade

MVB 001-010: Základní funkce
MVB 011-020: KESSY systém
MVB 021-030: Světla/Xenon/AFS
MVB 031-040: Škoda funkce
MVB 041-050: Komfort
MVB 051-060: Bezpečnost
MVB 061-070: Komunikace
MVB 071-080: Personalizace
MVB 081-090: Diagnostika
MVB 091-100: Servis

Příklady důležitých:

MVB 011 - KESSY:
1: KESSY status (Active/Inactive)
2: Key detected (Yes/No)
3: Distance to key (cm)
4: Lock status

MVB 031 - Škoda funkce:
1: Sunset active (On/Off)
2: Sunset timer (s)
3: Boarding Spots (On/Off)
4: MaxiDot comm (OK/Error)

MVB 051 - Hill/Auto Hold:
1: HHC ready (Yes/No)
2: Auto Hold ready (Yes/No)
3: EPB status (OK/NOK)
4: ESP version

MVB 071 - Personalizace:
1: Active user (1-3)
2: Stored settings (Yes/No)
3: Key assignment (1-3)
4: Auto recall (On/Off)

Správná identifikace:
Address 09: Central Electronics
Part No: 1K0 959 433 AK
Component: BCM PQ35 SKODA
