Detailní popis produktu
📋 ZÁKLADNÍ INFORMACE

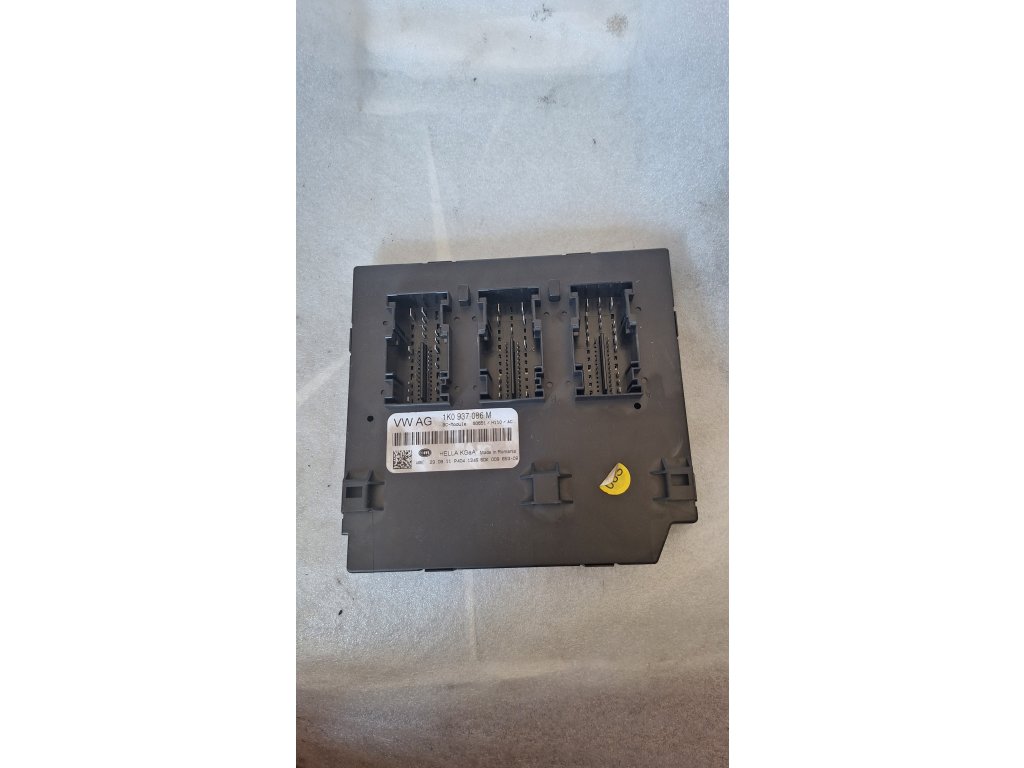

Komfortní jednotka 1K0 937 086 je centrální řídicí modul pro vozidla Volkswagen Golf páté generace, zajišťující ovládání komfortních funkcí jako je centrální zamykání, osvětlení a elektrická okna.
Klíčové údaje:
- 🏭 Výrobce: Volkswagen
- ⚙️ Typ systému: Komfortní modul pro řízení komfortních funkcí
- 📅 Období výroby: 2003-2009
- 💡 Technologie: 16-bit procesor, CAN-Bus
- 🔐 Označení: J519 = Řídicí jednotka palubní sítě
🔧 TECHNICKÉ PARAMETRY
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 12V DC |
| Klidový odběr | < 10 mA |
| Provozní odběr | 100-300 mA |
| Procesor | 16-bit |
| Komunikace | CAN-Bus |
| Funkce | Centrální zamykání, osvětlení, elektrická okna |
🚗 KOMPATIBILNÍ VOZIDLA
Platforma PQ35:
Volkswagen:
- Golf V (2003-2009)
- Všechny verze
⚡ FUNKCE MODULU
Hlavní součásti:
1. Komfortní jednotka (1K0 937 086):
- 🔹 Umístění: Pod přístrojovou deskou, v blízkosti pojistkové skříňky
- 🔹 Funkce: Ovládání centrálního zamykání, osvětlení, elektrických oken
- 🔹 Verze: Různé revize s odlišnými funkcemi
2. Řízené systémy:
| Systém | Funkce | Protokol |
|---|---|---|
| Centrální zamykání | Dálkové ovládání | CAN |
| Osvětlení | Automatické světlomety | CAN |
| Elektrická okna | Komfortní funkce | CAN |
🔄 VERZE SYSTÉMU 1K0 937 086
✨ Vývojové stupně:
| Verze | Období | Změny |
|---|---|---|
| 086 A | 2003-2005 | První generace |
| 086 B | 2005-2007 | Optimalizace SW |
| 086 C | 2007-2009 | Vylepšení funkcí |
🛠️ DIAGNOSTIKA A SERVIS
Diagnostické nástroje:
- ✅ VCDS/VAG-COM - plná podpora
- ✅ ODIS Service
Adresace v diagnostice:
- 🎯 09 - Centrální elektrika
Měřené bloky:
| Blok | Hodnota | Význam |
|---|---|---|
| 001 | Napětí systému | Kl.30/15 |
| 002 | Stav zámků | Otevřeno/zamčeno |
| 003 | Okna pozice | % otevření |
| 004 | Stav světel | Zapnuto/vypnuto |
⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ
| Problém | Příznaky | Řešení |
|---|---|---|
| 🔴 Zámky nefungují | Nelze zamknout/odemknout | Kontrola pojistek/kabeláže |
| 🔴 Světla nefungují | Nesvítí nebo blikají | Diagnostika modulu |
| 🔴 Okna nefungují | Nelze ovládat | Diagnostika modulu |
📌 DŮLEŽITÉ UPOZORNĚNÍ
⚡ Při práci s jednotkou 1K0 937 086:
- Aktualizace software dle potřeby
- Diagnostika při každé změně
- Záloha kódování před úpravami
💡 KÓDOVÁNÍ A ADAPTACE
Struktura kódování:
- 5-místné číslo
- Určuje konfiguraci
Kódovací hodnoty:
| Hodnota | Funkce |
|---|---|
| +00001 | Základní funkce |
| +00002 | Automatické světlomety |
| +00004 | Komfortní okna |
| +00008 | Alarm systém |
Příklad kódování:
Kopírovat
00015 = Všechny funkce aktivní
00007 = Základní + komfort + automatické světlomety
Postup výměny:
- Odpojit baterii
- Demontovat kryt pod přístrojovou deskou
- Odpojit konektory jednotky
- Vyjmout jednotku
- Namontovat novou jednotku
- Připojit konektory
- Připojit baterii
- Kódování a adaptace pomocí VCDS
Údržba:
- Pravidelná diagnostika
- Kontrola kabeláže a konektorů
