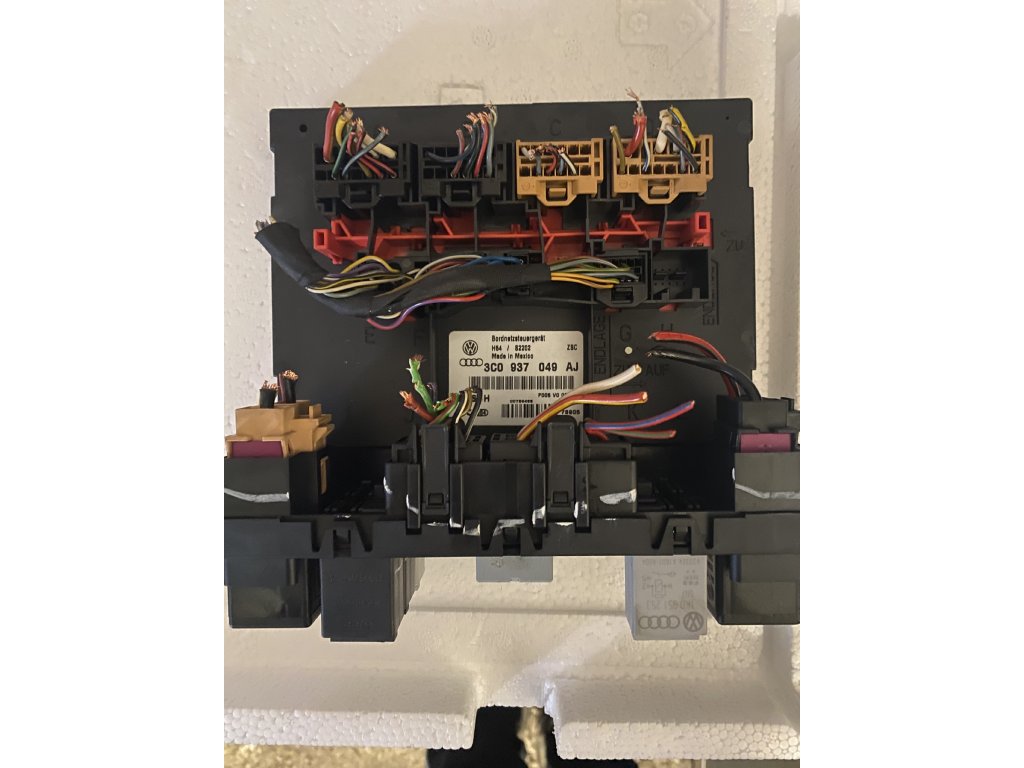

Řídicí jednotka 3C0937049 - Gateway/Datová sběrnice pro VW Passat B6/B7, Golf V/VI (3C)

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 3C0937049 je centrální gateway (Datenbus-Diagnose Interface) používaný ve vozidlech VW Group na platformě PQ35/PQ46 od roku 2005. Tato jednotka představuje komunikační centrum vozidla, propojující různé CAN-Bus sítě, umožňující diagnostiku, programování a výměnu dat mezi všemi řídicími jednotkami vozidla.

Klíčové údaje:

• 🏭 Výrobce: Continental/Siemens VDO pro VW Group
• ⚙️ Typ jednotky: Gateway/CAN-Bus Interface
• 📅 Období výroby: 2005-2015
• 💡 Platforma: PQ35/PQ46 (3C/1K/5N)
• 🔐 Označení: J533 - Datová sběrnice diagnostického rozhraní
• 📍 Umístění: Pod volantem/za přístrojovkou
• 🔧 Generace: 2. generace CAN Gateway
• 🚗 Modely: Passat B6/B7, Golf V/VI, Tiguan, Touran, Jetta, Scirocco

✅ HLAVNÍ FUNKCE

Jednotka 3C0937049 zajišťuje: • Propojení 5 CAN-Bus sítí (Pohon, Komfort, Infotainment, Diagnóza, Přístrojovka)
• Centrální diagnostický přístup (OBD)
• Řízení komunikace mezi moduly
• Firewall mezi sítěmi
• Wake-up/Sleep management
• Ochrana komponent (Component Protection)
• Online kódování a programování
• Sledování datového provozu

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (9-16V)
• Klidový odběr: < 0.5 mA
• Provozní odběr: 100-300 mA
• Wake-up čas: < 50ms
• Ochrana: Přepólování, přepětí
• Pracovní teplota: -40°C až +85°C

Hardware specifikace:

• Procesor: 32-bit ARM Cortex
• Frekvence: 80 MHz
• RAM: 512 KB
• Flash paměť: 2 MB
• EEPROM: 32 KB
• CAN kontroléry: 5x nezávislých
• Buffery: 256 zpráv/kanál
• Konektory: 2x multi-pin (54+40)

Komunikační sítě:

• CAN-Antrieb: 500 kbit/s (Motor, převodovka, ABS)
• CAN-Komfort: 100 kbit/s (Dveře, okna, světla)
• CAN-Infotainment: 100 kbit/s (Rádio, navigace)
• CAN-Dashboard: 500 kbit/s (Přístrojovka)
• CAN-Diagnose: 500 kbit/s (OBD port)
• LIN-Bus: 19.2 kbit/s (Podřízené moduly)
• K-Line: 10.4 kbit/s (Starší moduly)
• FlexRay ready: Příprava pro budoucnost

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

Volkswagen: • Passat B6 (3C) - 2005-2010
• Passat CC (3C) - 2008-2012
• Passat B7 (3C) - 2010-2014
• Golf V (1K) - 2003-2009
• Golf VI (5K) - 2008-2013
• Golf Plus (5M) - 2005-2014
• Jetta V/VI (1K/16) - 2005-2014
• Tiguan I (5N) - 2007-2016
• Touran I (1T) - 2003-2010
• Scirocco III (13) - 2008-2017
• Eos (1F) - 2006-2015

Škoda: • Octavia II (1Z) - 2004-2013
• Superb II (3T) - 2008-2015
• Yeti (5L) - 2009-2017

Seat: • Leon II (1P) - 2005-2012
• Altea (5P) - 2004-2015
• Toledo III (5P) - 2004-2009

Audi: • A3 8P - 2003-2013
• TT 8J - 2006-2014
• Q3 8U - 2011-2018

Verze jednotky:

⚡ FUNKCE JEDNOTKY

1. Síťová architektura:

• Multi-CAN router - směrování mezi sítěmi
• Protocol conversion - převod protokolů
• Message filtering - filtrování zpráv
• Priority handling - prioritní zpracování
• Buffer management - správa bufferů
• Error handling - zpracování chyb
• Network monitoring - sledování sítě
• Load balancing - vyvažování zátěže

2. Diagnostické funkce:

• Central access - centrální přístup
• UDS protocol - moderní diagnostika
• KWP2000 - starší protokol
• Transport protocol - přenosový protokol
• DTC routing - směrování chyb
• Live data - živá data
• Actuator tests - testy akčních členů
• Coding/Adaptation - kódování/adaptace

3. Wake-up/Sleep:

• Network management - řízení sítě
• Selective wake-up - selektivní probuzení
• Sleep coordination - koordinace uspání
• Power management - řízení spotřeby
• Terminal control - řízení svorek
• Timer functions - časové funkce
• Battery monitoring - sledování baterie
• Emergency wake - nouzové probuzení

4. Bezpečnostní funkce:

• Component Protection - ochrana komponent
• Immobilizer interface - rozhraní imobilizéru
• Access control - řízení přístupu
• Firewall - oddělení sítí
• Encryption ready - příprava šifrování
• Authentication - autentizace
• Anti-theft - ochrana proti krádeži
• Secure coding - bezpečné kódování

5. Programovací funkce:

• Flash programming - programování flash
• Online coding - online kódování
• Software update - aktualizace SW
• Parametrization - parametrizace
• EOL programming - výrobní programování
• Service functions - servisní funkce
• Backup/Restore - zálohování/obnova
• Version management - správa verzí

6. Speciální funkce:

• Transport mode - transportní režim
• Factory mode - tovární režim
• Service mode - servisní režim
• Development mode - vývojový režim
• Data logging - záznam dat
• Event recording - záznam událostí
• Statistics - statistiky
• Performance monitoring - sledování výkonu

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

VCDS/ODIS přístup:

VCDS IDENTIFIKACE:

Address 19: CAN Gateway    Labels: 3C0-937-049.clb
Part No SW: 3C0 937 049 E    HW: 3C0 937 049 E
Component: J533 Gateway      H33 0161
Revision: H33 Serial number: 3C0937049E0001
Coding: 7D9F07A160041002
Shop #: WSC 01357 011 00200
VCID: 2468ACE0F2143658

Installed CAN-Bus Systems:
01 - Engine
02 - Auto Trans
03 - ABS Brakes
08 - Auto HVAC
09 - Cent. Elect.
15 - Airbags
16 - Steering Wheel
17 - Instruments
19 - CAN Gateway
25 - Immobilizer
42 - Door Elect, Driver
44 - Steering Assist
52 - Door Elect, Pass
56 - Radio
62 - Door Elect, Rear Left
72 - Door Elect, Rear Right

Long Coding (16 bytů):

LONG CODING 3C0937049:

Byte 00: Instalované systémy 1
Bit 0 = Motor
Bit 1 = Převodovka
Bit 2 = ABS
Bit 3 = Airbag
Bit 4 = Klimatizace
Bit 5 = Centrální elektrika
Bit 6 = Přístrojovka
Bit 7 = Imobilizér

Byte 01: Instalované systémy 2
Bit 0 = Rádio/Navigace
Bit 1 = Telefon
Bit 2 = Parkovací asistent
Bit 3 = Řízení
Bit 4 = Xenony
Bit 5 = Tažné zařízení
Bit 6 = Rezerva
Bit 7 = Rezerva

Byte 02-03: Konfigurace CAN
Byte 04-05: Diagnostické funkce
Byte 06-07: Bezpečnostní funkce
Byte 08-09: Komfortní funkce
Byte 10-11: Wake-up management
Byte 12-13: Speciální funkce
Byte 14-15: Rezerva

Příklad: 7D9F07A160041002

Adaptační kanály:

⚠️ ČASTÉ ZÁVADY

Typické problémy:

Diagnostické kódy (DTC):

ČASTÉ KÓDY 3C0937049:

00778 - Steering Angle Sensor (G85)
        004 - No Signal/Communication
        → Úhlový senzor volantu

01044 - Control Module Incorrectly Coded
        → Špatné kódování

01299 - Diagnostic Interface for Data Bus (J533)
        013 - Check DTC Memory
        → Chyba v gateway

01304 - Radio
        004 - No Signal/Communication
        → Komunikace s rádiem

01305 - Databus for Infotainment
        002 - Missing Message
        → Infotainment CAN

01314 - Engine Control Module
        004 - No Signal/Communication
        → Komunikace s motorem

01316 - ABS Control Module
        004 - No Signal/Communication
        → Komunikace s ABS

01317 - Instrument Cluster
        004 - No Signal/Communication
        → Komunikace s přístrojovkou

01330 - Central Control Module for Comfort System
        004 - No Signal/Communication
        → Centrální komfort

01331 - Door Control Module; Driver
        004 - No Signal/Communication
        → Modul dveří řidiče

01336 - Data Bus for Comfort System
        002 - Malfunction
        → Komfort CAN

01592 - Comfort CAN Timing
        008 - Implausible Message
        → Časování CAN

02383 - Databus Missing Message
        → Chybějící zpráva

02750 - CAN Gateway List
        002 - Incomplete
        → Neúplný seznam

U0001 - High Speed CAN Communication Bus
        → Vysokorychlostní CAN

U0100 - Lost Communication with ECM/PCM
        → Ztráta komunikace s ECU

U0121 - Lost Communication with ABS
        → Ztráta komunikace s ABS

U0155 - Lost Communication with IPC
        → Ztráta komunikace s přístrojovkou

U0401 - Invalid Data Received
        → Neplatná data

💡 POSTUPY

Výměna Gateway jednotky:

VÝMĚNA 3C0937049:

PŘÍPRAVA:
1. Backup dat:
   - Long Coding (16 bytů)
   - Instalační seznam
   - Component Protection status

2. Nářadí:
   - VCDS/ODIS
   - T20, T25 Torx
   - Plastové páčidla

DEMONTÁŽ:
1. Odpojit baterii (-)
2. Počkat 5 minut
3. Demontovat:
   - Spodní kryt pod volantem
   - Boční kryty (pokud jsou)
4. Lokace Gateway:
   - Za přístrojovkou vlevo
   - Nebo pod volantem
5. Odpojit:
   - 2x konektor (54+40 pin)
   - Opatrně - křehké piny!
6. Vyšroubovat 2x T25
7. Vyjmout gateway

MONTÁŽ:
1. Nový gateway
2. Zkontrolovat HW číslo
3. Zapojit oba konektory
4. Přišroubovat 2x T25
5. Sestavit kryty

PROGRAMOVÁNÍ:
1. Připojit baterii
2. VCDS/ODIS:
   [19 - CAN Gateway]

3. [07 - Long Coding]
   Přenést všech 16 bytů!

4. [Installation List]
   Zkontrolovat všechny moduly
   Provést Gateway Installation

5. Component Protection:
   POUZE ODIS ONLINE!
   [SVM] - Ochrana komponent
   Odblokovat nový gateway

6. Test komunikace:
   [Auto-Scan]
   Zkontrolovat všechny moduly

7. [05 - Clear all DTCs]
8. Test jízda

Řešení Component Protection:

COMPONENT PROTECTION (CP):

PROBLÉM:
- Nové moduly blokovány
- Vyžaduje online SVM

ŘEŠENÍ ODIS:
1. Online připojení
2. [Vehicle Diagnostics]
3. [GFF - Guided Fault Finding]
4. [SVM - Component Protection]
5. Zadat údaje vozidla
6. Vybrat vyměněný díl
7. Provést odblokování

ALTERNATIVA VCDS:
1. [19 - CAN Gateway]
2. [Security Access]
3. Code: 20103
4. [Adaptation]
5. IDE00005 = 0 (vypnout CP)
⚠️ Funguje jen u starších verzí!

📊 MĚŘICÍ BLOKY VCDS

MVB pro 3C0937049:

MVB 001: Základní info
1: Napětí (V)
2: Terminal status
3: Teplota (°C)
4: Status gateway

MVB 002: CAN-Bus Antrieb
1: Status
2: Rychlost (kbit/s)
3: Chybovost (%)
4: Počet modulů

MVB 003: CAN-Bus Komfort
1: Status
2: Rychlost (kbit/s)
3: Chybovost (%)
4: Počet modulů

MVB 004: CAN-Bus Infotainment
1: Status
2: Rychlost (kbit/s)
3: Chybovost (%)
4: Počet modulů

MVB 005: Sleep/Wake-up
1: Sleep request
2: Wake-up source
3: Sleep timer (min)
4: Klidový proud (mA)

MVB 006: Diagnostika
1: Active session
2: Tester present
3: Data rate (kB/s)
4: Error counter

MVB 007: Component Protection
1: CP status
2: Protected modules
3: SVM counter
4: Lock status

MVB 008: Statistiky
1: Power-on hours
2: CAN errors total
3: Reset counter
4: Software version

📈 CENY A DOSTUPNOST (2024)

Ceny jednotky:

Servisní náklady:

🔍 IDENTIFIKACE

Jak poznat 3C0937049:

Fyzická identifikace: • Štítek: 3C0937049 + suffix
• Označení: J533 nebo Gateway
• Umístění: Pod volantem/za přístrojovkou
• Konektory: 2 (54+40 pin)
• Velikost: 100x70x30mm
• Barva: Černá/šedá
• Chlazení: Pasivní

Software identifikace: • VCDS Address: 19
• Component: J533 Gateway
• Platform: PQ35/PQ46

🛡️ VÝHODY A NEVÝHODY

Výhody:

• ✅ Centrální diagnostika - jeden přístupový bod
• ✅ Rychlá komunikace - 5 CAN sítí
• ✅ Spolehlivost - osvědčená konstrukce
• ✅ Dostupnost - běžný díl
• ✅ Kompatibilita - široké použití

Nevýhody:

• ❌ Component Protection - komplikace
• ❌ Online nutnost - pro některé funkce
• ❌ Složité kódování - 16 bytů
• ❌ Citlivost - na verze SW
• ❌ Vybíjení baterie - při poruše

🎯 ZÁVĚREČNÉ HODNOCENÍ

Celkový verdikt:

Gateway 3C0937049 je klíčová komponenta pro komunikaci všech systémů vozidla. Spolehlivá jednotka s širokou kompatibilitou napříč platformami VW Group. Vyžaduje správné kódování a někdy online přístup.

Doporučení:

• ✅ Nezbytná pro: Všechna vozidla PQ35/46
• ✅ Funkce: Kompletní síťová správa
• ✅ Diagnostika: Centrální přístup
• 🔧 Servis: Středně náročný
• 💰 Hodnota: Dobrá

Hodnocení:

⭐⭐⭐⭐ 8/10 • Funkčnost: 9/10
• Spolehlivost: 8/10
• Cena: 7/10
• Dostupnost: 8/10
• Složitost: 7/10

📝 DŮLEŽITÉ POZNÁMKY

Před nákupem:

• Ověřit přesnou verzi HW/SW
• Zkontrolovat Component Protection
• Připravit long coding
• Mít přístup k online kódování

Časté problémy PQ35/46:

• Component Protection od verze E
• Nekompatibilní verze SW
• Vybíjení baterie při vadném GW
• Výpadky komunikace při přetížení

Tip pro diagnostiku:

• Vždy začít Auto-Scan
• Kontrolovat Installation List
• Sledovat MVB 005 (sleep)
• Pravidelné updaty SW
