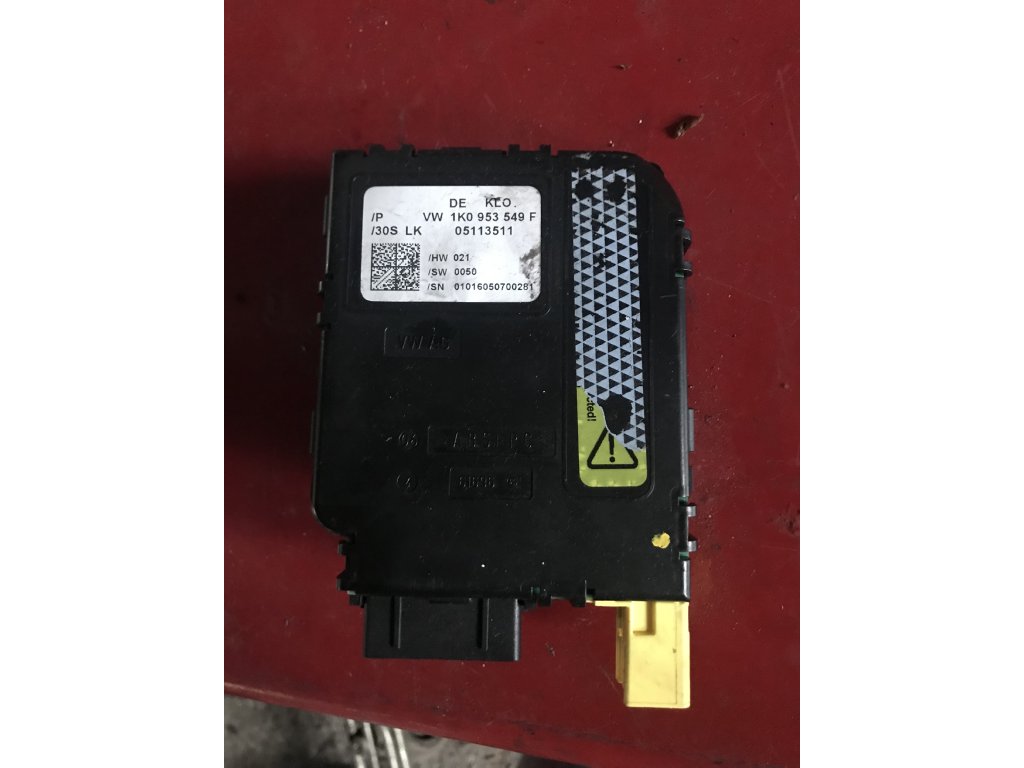

Podvolantová jednotka 1K0 953 549

📋 ZÁKLADNÍ INFORMACE

 Podvolantová jednotka 1K0 953 549 je elektronický modul sloupku řízení (SCM - Steering Column Module) pro vozidla platformy PQ35/PQ46 koncernu Volkswagen Group.

Klíčové údaje:

• 🏭 Výrobce: Valeo/Kostal pro VAG
• ⚙️ Typ systému: SCM elektronický modul
• 📅 Období výroby: 2003-2010
• 💡 Technologie: LIN-Bus slave modul
• 🔐 Označení: J527 = Elektronika sloupku řízení

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití - platforma PQ35:

Volkswagen:

• VW Golf V (1K) (2003-2009)
  • Všechny verze
• VW Golf Plus (5M) (2005-2009)
• VW Jetta V (1K) (2005-2010)
• VW Touran I (1T) (2003-2010)
• VW Caddy III (2K) (2004-2010)
• VW Passat B6 (3C) (2005-2010)
• VW EOS (1F) (2006-2010)

Škoda:

• Octavia II (1Z) (2004-2010)
  • Včetně Scout, RS
• Superb II (3T) (2008-2013)
• Yeti (5L) (2009-2013)

SEAT:

• Leon II (1P) (2005-2009)
• Altea (5P) (2004-2009)
• Toledo III (5P) (2004-2009)

Audi:

• A3 8P (2003-2008)
  • Některé verze

⚡ FUNKCE MODULU

Hlavní součásti:

1. Podvolantová jednotka (1K0 953 549):

• 🔹 Umístění: Sloupek řízení
• 🔹 Funkce: Ovládání páček, MFA, tempomat
• 🔹 Verze: Různé suffixe dle výbavy

2. Ovládané systémy:

3. Připojené komponenty:

• Páčka směrovek
• Páčka stěračů
• Ovladače tempomatu
• MFA tlačítka
• Spirálový kabel
• BCM jednotka (master)

🔄 VERZE SYSTÉMU 1K0 953 549

✨ Vývojové stupně:

🔧 Rozdíly mezi verzemi:

🛠️ DIAGNOSTIKA A SERVIS

Diagnostické nástroje:

• ✅ VCDS - plná diagnostika
• ✅ ODIS - dealerský systém
• ✅ OBDeleven - základní
• ⚠️ ELM327 - omezená

Adresace v diagnostice:

• 🎯 16 - Elektronika sloupku řízení
• 🎯 Přes 09-BCM gateway

Měřené bloky:

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 1K0 953 549:

• Součást LIN sítě BCM
• Nutná adaptace po výměně
• Správná verze HW kritická
• Kódování přes BCM
• Neodpojovat za chodu
• Citlivá na statiku

💡 AKTIVACE FUNKCÍ

1. Komfortní blikání:

VCDS -> 09-Cent.Elektrika
Adaptace -> Kanál 31
Hodnota: 1-5 (počet bliknutí)

2. Tempomat GRA:

16-Sloupek řízení
Kódování -> +02 (GRA)
09-BCM -> Long coding
Byte 2, Bit 3 = 1

3. Coming Home přes páčku:

09-BCM
Long Coding -> Byte 12
Bit 1 = 1 (aktivace)

4. Tear Drop (stěrače):

09-BCM
Long Coding -> Byte 8
Bit 2 = 1

🔧 POSTUP VÝMĚNY JEDNOTKY

Příprava:

1. Baterie odpojená
2. Volant v rovině
3. Klíče vyndané
4. VCDS připravený

Demontáž vadné jednotky:

1. Demontovat kryty sloupku (3ks)
2. Šrouby Torx T20 (2ks horní)
3. Šrouby Torx T20 (1ks spodní)
4. Opatrně rozevřít plasty
5. Odpojit konektory páček
6. Odpojit konektor jednotky
7. Vyjmout jednotku

Montáž nové jednotky:

1. Kontrola čísla dílu
2. Nasadit jednotku
3. Připojit konektor (10-pin)
4. Připojit páčky
5. Složit plasty sloupku
6. Zašroubovat (3x T20)
7. Nasadit kryty

Adaptace po výměně:

VCDS -> 09-BCM
-> 16-Sloupek řízení
-> Základní nastavení
-> Skupina 000

📊 SCHÉMA ZAPOJENÍ

Hlavní konektory:

Pinout T10a:

• Pin 1: LIN-Bus
• Pin 2: Kl.31 (kostra)
• Pin 3: Kl.30 (12V)
• Pin 4-10: Signály

LIN-Bus topologie:

BCM (Master)
  └── SCM (Slave)
      ├── Páčka L
      ├── Páčka P
      └── GRA/MFA

🚨 NOUZOVÉ POSTUPY

Při selhání jednotky:

• Směrovky nefunkční
• Výstražná světla OK
• Stěrače nefunkční
• Světla ovládat ručně

Nouzové řešení:

Přímé propojení:
Směrovky -> přepínač
Stěrače -> přímé ovládání
(schéma nutné)

Reset jednotky:

1. Odpojit baterii 30 min
2. Připojit baterii
3. Zapnout zapalování
4. VCDS -> Clear DTCs
5. Základní nastavení

🔍 KÓDOVÁNÍ JEDNOTKY

Struktura kódování:

• 5-místné číslo
• Určuje výbavu
• Závislé na BCM

Kódovací možnosti:

Příklad kódování:

00007 = Základní + GRA + MFA
00015 = Vše kromě Coming Home

📈 UPGRADE MOŽNOSTI

Přidání funkcí:

Potřebné díly pro GRA:

• Páčka s GRA: 1K0 953 513 G
• Kabeláž: součást páčky
• Aktivace: VCDS

Potřebné díly pro MFA:

• Páčka s MFA: 1K0 953 507 BB
• Přístrojovka s MFA
• Aktivace BCM + přístrojovka

🔋 ÚDRŽBA SYSTÉMU

Preventivní kontroly:

• Test všech funkcí
• Čištění kontaktů
• Kontrola spirálového kabelu
• LIN komunikace

Čištění kontaktů:

1. Demontáž páček
2. Kontakt spray
3. Pohyb páčkami
4. Osušení
5. Zpětná montáž

Životnost komponent:

• Jednotka: 200k+ km
• Páčky: 150k km
• Kontakty: 100k cyklů
• Spirálový kabel: 150k km

🎯 SPECIÁLNÍ FUNKCE

Skryté možnosti:

• Highway blinker (dálnice)
• Lane change (3x blik)
• Emergency flash
• Service position
• Diagnostic mode

Comfort funkce:

• Auto wiper speed
• Coming/Leaving home
• Tear drop wipe
• Speed volume
• MFA rozšířené

MFA informace:

• Spotřeba okamžitá
• Spotřeba průměrná
• Dojezd
• Čas jízdy
• Teplota oleje
• Rychlost průměrná

🏁 ZNÁMÉ PROBLÉMY

Mechanické závady:

• Opotřebení kontaktů
• Prasklé plasty
• Uvolněné konektory
• Zlomené páčky

Elektronické závady:

• LIN bus výpadky
• Ztráta komunikace
• Vadné procesory
• Přehřívání

Řešení:

• Výměna páček
• Lepení plastů
• Dotažení konektorů
• Update firmware
• Výměna jednotky

Kompatibilita:

• Golf V vs Plus
• Passat B6 specifika
• Octavia II rozdíly
• MFA verze
