Spínací skříňka 3C0953549 - Přepínač stěračů/směrovek pro VW Passat B6/B7, CC, Tiguan

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 3C0953549 je kombinovaný přepínač stěračů a směrových světel používaný ve vozidlech VW Passat B6/B7, CC, Tiguan a dalších modelech koncernu VAG od roku 2005. Tento multifunkční přepínač ovládá přední a zadní stěrače, ostřikovače, směrová světla, dálková/potkávací světla, světelnou houkačku a komunikuje po LIN-Bus s řídicími jednotkami vozidla.

Klíčové údaje:

• 🏭 Výrobce: Valeo / TRW / Kostal
• ⚙️ Typ jednotky: Kombinovaný přepínač
• 📅 Období výroby: 2005-2015
• 💡 Platforma: PQ35/PQ46
• 🔐 Označení: Wiper/Turn Signal Switch
• 📍 Umístění: Sloupek řízení (pravá strana)
• 🔧 Komunikace: LIN-Bus
• 🚗 Modely: Passat B6/B7, CC, Tiguan, Golf V/VI, Jetta

✅ HLAVNÍ FUNKCE

Přepínač 3C0953549 ovládá: • Přední stěrače - intervaly, rychlosti, automatika
• Zadní stěrač - zapnutí/vypnutí, interval
• Ostřikovače - přední a zadní
• Směrová světla - levá/pravá, komfortní blikání
• Dálková světla - přepínání, světelná houkačka
• Palubní počítač - ovládání MFA/MFD
• Tempomat - ovládání (některé verze)
• Rain sensor - nastavení citlivosti

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (9-16V)
• Klidový odběr: < 5 mA
• Provozní odběr: 20-100 mA
• Komunikace: LIN-Bus 19.2 kbit/s
• Pracovní teplota: -40°C až +85°C
• Počet pinů: 20-pin konektor
• Protokol: LIN 2.0
• Adresa: Přes BCM (J519)

Mechanické specifikace:

• Délka páky: 135 mm
• Průměr objímky: 75 mm
• Materiál: ABS plast + PC
• Hmotnost: cca 280 g
• Krytí: IP40
• Životnost: >1 milion cyklů
• Moment páky: 2-4 Nm
• Úhel otočení: ±30°

Funkční prvky:

• Otočný kroužek A - přední stěrače
• Otočný kroužek B - zadní stěrač
• Páka nahoru/dolů - směrovky
• Páka dopředu/dozadu - dálková světla
• Tlačítko na konci - palubní počítač
• Tlačítko RESET - vynulování
• Páčka ostřikovače - tažení k volantu

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

VW Passat B6 (3C) 2005-2010: • 1.4 TSI - 122 HP (CAXA)
• 1.6 FSI - 115 HP (BLF)
• 1.8 TSI - 160 HP (BZB, CDAA)
• 2.0 FSI - 150 HP (BLR, BLX, BLY, BVY)
• 2.0 TSI - 200 HP (AXX, BWA, CAWB, CCZA)
• 3.2 FSI V6 - 250 HP (AXZ, BKJ)
• 3.6 FSI V6 - 280/300 HP (BLV, BWS)
• 1.6 TDI - 105 HP (CAYC)
• 1.9 TDI - 105 HP (BKC, BLS, BXE)
• 2.0 TDI - 110/136/140/170 HP (BKD, BKP, BMM, BMR, BUZ, CBAA, CBAB, CBBB)

VW Passat B7 (3C) 2010-2015: • 1.4 TSI - 122/160 HP (CAXA, CTHA)
• 1.8 TSI - 160 HP (CDAA, CDHB)
• 2.0 TSI - 210 HP (CCZB)
• 3.6 FSI V6 - 300 HP (BWS)
• 1.6 TDI - 105 HP (CAYC)
• 2.0 TDI - 140/170/177 HP (CBAB, CBBB, CFGB)

VW Passat CC (357) 2008-2017: • 1.4 TSI - 160 HP (CTHD)
• 1.8 TSI - 160 HP (BZB, CDAA)
• 2.0 TSI - 200/210 HP (CAWB, CCZA, CCZB)
• 3.6 FSI V6 - 280/300 HP (BLV, BWS)
• 2.0 TDI - 140/170/177 HP (CBAA, CBAB, CBBB, CFGB)

VW Tiguan I (5N) 2007-2018: • 1.4 TSI - 122/150/160 HP (CAXA, CAVA, CTHA, CTHD)
• 2.0 TSI - 170/180/200/210 HP (CAWA, CAWB, CCTA, CCZB, CCZC)
• 2.0 TDI - 110/136/140/170/177 HP (CBAA, CBAB, CBBB, CBDB, CFFD, CFFB, CFGB)

Další kompatibilní modely: • Golf V/VI - některé verze
• Jetta - některé verze
• Eos - některé verze
• Scirocco III - některé verze
• Sharan II - některé verze

Verze přepínače (suffix):

Související díly:

⚡ FUNKCE SYSTÉMU

1. Ovládání předních stěračů:

• Pozice 0 - vypnuto
• Pozice 1 - intervalové stírání
• Pozice 2 - pomalé stírání
• Pozice 3 - rychlé stírání
• Pozice 4 - jednorázové setření
• Interval - nastavitelný 1-15 sekund
• Rain sensor - automatický režim
• Service position - servisní poloha

2. Ovládání zadního stěrače:

• INT - intervalové stírání (6 sekund)
• ON - trvalé stírání
• OFF - vypnuto
• Auto - při zpátečce
• Ostřikovač - otočení za pozici ON
• Synchronizace - s předními stěrači

3. Směrová světla:

• Nahoru - pravá směrovka
• Dolů - levá směrovka
• Comfort - 3x bliknutí (lehký dotek)
• Lane change - přeřazení pruhu
• Hazard sync - synchronizace s výstražnými
• Trailer mode - režim s přívěsem

4. Světla:

• Dopředu - dálková světla trvale
• Dozadu - světelná houkačka
• AUTO - automatická dálková (některé)
• Flash-to-pass - blikání dálkovými
• Coming/Leaving home - komfortní funkce

5. Palubní počítač (MFA/MFD):

• Tlačítko nahoru/dolů - listování menu
• OK/RESET - potvrzení/reset
• Funkce: spotřeba, dojezd, čas, rychlost
• Paměť - 2 okruhy (1 a 2)
• Service - servisní intervaly

6. Komunikace LIN-Bus:

• Master: BCM (J519)
• Slave: 3C0953549
• Speed: 19.2 kbit/s
• Messages: stav přepínačů
• Diagnostics: přes BCM
• Wake-up: při aktivaci

7. Speciální funkce:

• Tip-wipe - jednorázové setření
• Rear wipe reverse - zadní při couvání
• Speed dependent - závislost na rychlosti
• Washer heated - vyhřívané trysky
• Headlight washer - ostřikovače světel
• Tear wipe - dokapání

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

VCDS/VAG-COM přístup:

VCDS PŘÍSTUP PŘES BCM:

Address 09: Central Electrics
Měřicí bloky pro 3C0953549:

Group 001: Přepínač stěračů
Field 1: Front wiper (Off/Int/Slow/Fast)
Field 2: Rear wiper (Off/Int/On)
Field 3: Front washer (No/Yes)
Field 4: Rear washer (No/Yes)

Group 002: Směrovky
Field 1: Turn signal left (No/Yes)
Field 2: Turn signal right (No/Yes)
Field 3: High beam (No/Yes)
Field 4: Flash to pass (No/Yes)

Group 003: MFA tlačítka
Field 1: Up button (No/Yes)
Field 2: Down button (No/Yes)
Field 3: Reset button (No/Yes)
Field 4: ---

Kódování BCM pro 3C0953549:

KÓDOVÁNÍ V BCM (J519):

Byte 0:
Bit 0 - Rain sensor installed
Bit 1 - Heated washer jets
Bit 2 - Rear wiper installed
Bit 3 - Headlight washers

Byte 1:
Bit 0 - Comfort turn signals
Bit 1 - Tear wipe function
Bit 2 - MFA/MFD installed
Bit 3 - Coming home

Byte 2:
Bit 0-2 - Wiper type (Standard/Aero)
Bit 3 - Speed dependent interval

Aktivace funkcí:
[09 - Central Electronics]
[07 - Coding]
[Long Coding Helper]
Změnit příslušné bity

Adaptace:

ADAPTACE FUNKCÍ:

Channel 01 - Comfort turn signal
0 = Deactivated
1 = 3x blink
2 = 5x blink

Channel 02 - Tear wipe
0 = Deactivated
1 = Activated

Channel 03 - Rain sensor sensitivity
0 = Low
1 = Medium
2 = High

Channel 04 - Speed dependent interval
0 = Deactivated
1 = Activated

Channel 05 - Rear wiper reverse
0 = Deactivated
1 = Activated

⚠️ ČASTÉ ZÁVADY

Typické problémy:

Diagnostické kódy (DTC):

ČASTÉ KÓDY PRO 3C0953549:

01330 - Central Control Module for Comfort System (J393)
        004 - No Signal/Communication
        → Ztráta komunikace s BCM

01331 - Door Control Module; Driver (J386)
        → Problém s modulem dveří

00907 - Intervention load Management
        → Problém s řízením zátěže

01044 - Control Module Incorrectly Coded
        → Špatné kódování BCM

02635 - Steering Column Electronics (J527)
        004 - No Signal/Communication
        → Komunikace se sloupkem

00979 - Rain/Light Recognition Sensor (G397)
        → Problém s dešťovým senzorem

01502 - Turn Signal Switch (E2)
        011 - Open Circuit
        → Přerušený obvod směrovek

01504 - Wiper Switch (E22)
        011 - Open Circuit
        → Přerušený obvod stěračů

65535 - Internal Control Module Memory Error
        → Vnitřní chyba paměti

💡 POSTUPY

Výměna přepínače 3C0953549:

VÝMĚNA PŘEPÍNAČE:

PŘÍPRAVA:
1. Nářadí:
   - Torx T20, T25
   - Plastové páčidla
   - VCDS (pro kódování)

2. Bezpečnost:
   - Klíček vytažený
   - Volant v základní poloze
   - Baterie připojená

DEMONTÁŽ:
1. Volant:
   - Nastavit nejníže a nejblíže
2. Kryty sloupku:
   - Spodní kryt - 3x šroub T25
   - Horní kryt - odjistit a vyjmout
3. Přepínač:
   - Uvolnit zajišťovací páčku
   - Odpojit konektor (20-pin)
   - Vysunout přepínač

MONTÁŽ:
1. Nový přepínač:
   - Zkontrolovat Part Number
   - Nasunout na sloupek
   - Zajistit páčkou
2. Konektor:
   - Připojit 20-pin
   - Zajistit zacvaknutím
3. Kryty:
   - Horní kryt nasadit
   - Spodní kryt - 3x šroub

PROGRAMOVÁNÍ:
1. VCDS:
   [09 - Central Electronics]
   [07 - Coding]
   Zkontrolovat kódování
2. Test funkcí:
   - Všechny polohy stěračů
   - Směrovky
   - Světla
   - MFA tlačítka
3. Adaptace:
   Nastavit komfortní funkce

Aktivace skrytých funkcí:

AKTIVACE FUNKCÍ:

KOMFORTNÍ BLIKÁNÍ:
1. [09 - Central Electronics]
2. [07 - Coding]
3. [Long Coding Helper]
4. Byte 1, Bit 0 = 1
5. Uložit

TEAR WIPE (dokapání):
1. [09 - Central Electronics]
2. [10 - Adaptation]
3. Channel 02
4. New value: 1
5. Save

ZADNÍ STĚRAČ PŘI COUVÁNÍ:
1. [09 - Central Electronics]
2. [10 - Adaptation]
3. Channel 05
4. New value: 1
5. Save

CITLIVOST DEŠŤOVÉHO SENZORU:
1. [09 - Central Electronics]
2. [10 - Adaptation]
3. Channel 03
4. New value: 0-2
5. Save

📊 TESTOVÁNÍ FUNKCÍ

Test přepínače:

TESTOVACÍ PROCEDURA:

Vizuální kontrola:
- Praskliny na plastu
- Opotřebení symbolů
- Volnost páček
- Čistota konektoru

Mechanický test:
- Plynulost pohybu
- Správné aretace
- Pružnost návratu
- Žádné vrzání

Elektrický test (VCDS):
MVB Group 001-003
- Všechny polohy
- Všechna tlačítka
- Správné hodnoty

Funkční test:
- Stěrače všechny rychlosti
- Intervaly 1-15 sec
- Ostřikovače
- Směrovky L/P
- Dálková světla
- MFA ovládání

📈 CENY A DOSTUPNOST (2024)

Ceny přepínače:

Servisní náklady:

Náhradní díly:

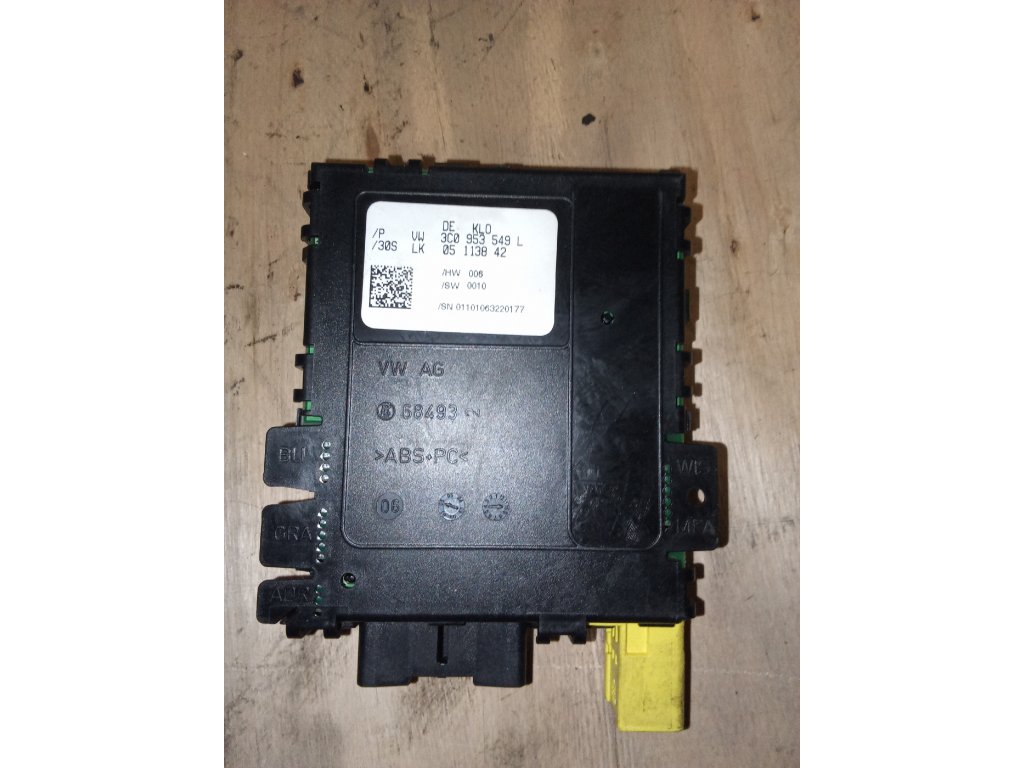

🔍 IDENTIFIKACE

Jak poznat 3C0953549:

Fyzická identifikace: • Štítek: 3C0953549 + suffix
• Umístění: Pravá strana sloupku
• Barva: Černá
• Materiál: Matný plast
• Páčky: 2 otočné kroužky
• Tlačítka: RESET na konci
• Konektor: 20-pin bílý/šedý

Rozdíly verzí: • Bez MFA - chybí tlačítko na konci
• S MFA - tlačítko RESET
• Rain sensor - symbol AUTO
• Basic - bez AUTO pozice

Kompatibilita: • Passat B6/B7 - všechny
• CC - specifické verze
• Tiguan - většina
• Golf V/VI - některé

🛡️ VÝHODY A NEVÝHODY

Výhody:

• ✅ Univerzálnost - široké použití
• ✅ LIN-Bus - moderní komunikace
• ✅ Funkce - mnoho možností
• ✅ Spolehlivost - dobrá
• ✅ Cena - rozumná

Nevýhody:

• ❌ Opotřebení - kontakty
• ❌ Plastové díly - křehkost
• ❌ Složitost - mnoho funkcí
• ❌ Kódování - nutné po výměně
• ❌ Kompatibilita - různé verze

🎯 ZÁVĚREČNÉ HODNOCENÍ

Celkový verdikt:

Přepínač 3C0953549 je spolehlivý multifunkční ovladač pro vozidla VW Passat B6/B7, CC a Tiguan. Nabízí širokou škálu funkcí včetně ovládání MFA a automatických stěračů. Rozumná cena a dobrá dostupnost.

Doporučení:

• ✅ Pro: Passat B6/B7, CC, Tiguan
• ✅ Funkce: Kompletní ovládání
• ✅ Spolehlivost: Dobrá
• 🔧 Servis: Jednoduchý
• 💰 Hodnota: Velmi dobrá

Hodnocení:

⭐⭐⭐⭐ 8/10 • Funkčnost: 9/10
• Spolehlivost: 7/10
• Cena: 8/10
• Dostupnost: 9/10
• Instalace: 9/10

📝 DŮLEŽITÉ POZNÁMKY

Před nákupem:

• Ověřit správné číslo dílu
• Kontrola verze (MFA/bez MFA)
• Rain sensor kompatibilita
• Stav konektoru
• Kompletnost páček

Časté problémy:

• Kontakty - opotřebení časem
• Pružina směrovek - ztráta napětí
• MFA tlačítka - přestávají reagovat
• Intervaly - nepravidelné

Tipy pro údržbu:

• Čištění kontaktů sprejem
• Mazání mechanismu silikonen
• Ochrana před vlhkostí
• Šetrné zacházení
• Pravidelná kontrola funkcí

Upgrade možnosti:

• Z verze bez MFA na MFA
• Přidání rain sensor funkce
• Aktivace komfortních funkcí
• Rozšíření intervalů
