Řídicí jednotka airbagu 4L0959655C - Airbag modul pro Audi Q7 4L (2006-2015)

VCDS DIAGNOSTIKA AIRBAG:

Připojení:
- OBD-II port (16-pin)
- Adresa 15 - Airbag
- CAN 500 kbit/s

Identifikace:
15-Airbag →
Part No SW: 4L0 959 655 C    HW: 4L0 959 655 C
Component: Airbag 8.4ESP+    0033
Revision: 00033000    Serial No: 003DC0091234
Coding: 0012345
Shop #: WSC 00066 000 00000
VCID: 3A4B5C6D7E8F

Fault Codes:
00588 - Airbag Igniter 1; Driver Side (N95)
        001 - Upper Limit Exceeded - Intermittent
01217 - Side Airbag Igniter; Passenger Side (N200)
        004 - No Signal/Communication
65535 - Internal Control Module Memory Error
        000 - -

Measuring Blocks:
Block 001: System Status
- Ignition: Terminal 15 ON
- Warning Lamp: OFF
- Voltage: 13.8V
- Status: OK

Block 002: Seat Occupancy
- Driver Seat: Occupied
- Pass. Seat: Not Occupied
- Driver Belt: Fastened
- Pass. Belt: Not Fastened

Block 003: Crash Data
- No Crash Recorded
- Counter: 0
- Severity: 0
- Direction: 0

Block 010: Front Airbags
- Driver: 2.1 Ohm (OK)
- Passenger: 2.2 Ohm (OK)
- Status: Ready

KÓDOVÁNÍ AIRBAG:

STRUKTURA KÓDU (7 číslic):
0012345

Pozice 1: Region
0 = RoW (zbytek světa)
1 = USA/NAR
2 = Kanada

Pozice 2-3: Výbava
01 = 6 airbagů
02 = 8 airbagů
12 = 8 airbagů + knee
13 = Full (10+ airbagů)

Pozice 4: Sedadla
2 = Standard
3 = Sport
4 = Comfort
5 = Adaptive

Pozice 5: Asistenti
3 = Bez asistentů
4 = PRE-SAFE Basic
5 = PRE-SAFE Plus

Pozice 6-7: Speciální
45 = Standard
46 = Taxi
47 = Ambulance

PŘÍKLAD:
0012345 = RoW, 8 airbagů + knee, standard sedadla, PRE-SAFE Basic

POSTUP:
1. VCDS → 15-Airbag
2. Coding-07
3. Long Coding Helper
4. Nastavit hodnoty
5. Do It!
6. Vypnout/zapnout zapalování

RESET CRASH DATA:

⚠️ DŮLEŽITÉ:
- Pouze po opravě!
- Všechny díly vyměněny
- Žádné poškození

PODMÍNKY:
1. Všechny komponenty OK
2. Žádné aktivní chyby
3. Napětí > 12V
4. Motor vypnutý

POSTUP VCDS:
1. 15-Airbag
2. Advanced ID - 1C
3. Clear Crash Data?
4. Potvrdit: Yes
5. Zapalování OFF
6. Čekat 10 sekund
7. Zapalování ON
8. Kontrola:
   - Warning lamp OFF
   - No DTCs

ALTERNATIVA:
- ODIS/VAS reset
- Profesionální služba
- 1.500-3.000 Kč

ZNÁMÉ PROBLÉMY:

1. SEAT MAT SENSOR:
- Kód 00589/01217
- Passenger airbag OFF
- Rohož pod sedadlem
- Prasklé vodiče
- Výměna: 8.000-15.000 Kč
- Bypass: 2.000-4.000 Kč

2. CLOCK SPRING:
- Spirálový kabel
- Volant airbag chyba
- Houkačka nefunguje
- Tempomat výpadky
- Výměna: 3.000-8.000 Kč

3. CRASH DATA:
- Po malé nehodě
- Jednotka blokovaná
- Reset nutný
- Clear crash data
- Service: 1.500-3.000 Kč

4. KABELÁŽ POD SEDADLEM:
- Lámání kabelů
- Pohyb sedadla
- Přerušované chyby
- Oprava: 1.500-4.000 Kč

5. BATTERY DISCONNECT:
- Pyropatron vadný
- Neodpojí baterii
- Výměna: 3.000-6.000 Kč

6. DOOR PRESSURE SENSOR:
- Vlhkost ve dveřích
- Falešné aktivace
- Těsnění dveří
- Výměna: 2.000-5.000 Kč

VÝMĚNA AIRBAG JEDNOTKY:

⚠️ BEZPEČNOST:
- Baterie odpojit!
- Čekat 5 minut
- Pyrotechnika!
- Statická elektřina

DEMONTÁŽ:
1. Baterie odpojit (-)
2. Čekat 5 minut min!
3. Středová konzole:
   - Řadicí páka kryt
   - Loketní opěrka
   - Boční panely
4. Konzole vyjmout:
   - 4x šroub T30
   - Opatrně zvednout
5. ACM přístup:
   - Pod konzolí
   - Držák 2x šroub
6. Konektor:
   - Žlutý 75-pin
   - Páčka odjistit
   - Opatrně odpojit
7. Jednotka vyjmout

MONTÁŽ NOVÉ:
1. Jednotka instalovat
2. Konektor připojit:
   - Click zajistit
   - Zkontrolovat!
3. Konzole zpět
4. Baterie připojit

PROGRAMOVÁNÍ:
1. VCDS → 15-Airbag
2. Coding-07:
   - Přepsat kód
   - Ze staré jednotky
3. Adaptation-10:
   - Reset values
4. Clear fault codes
5. Test:
   - Warning lamp OFF
   - Všechny komponenty OK

SEAT MAT REPAIR:

DIAGNOSTIKA:
1. VCDS scan:
   - Kód 00589/01217
   - Passenger airbag OFF
2. Měření odporu:
   - 2-3 Ohm normál
   - ∞ = přerušeno

DEMONTÁŽ:
1. Sedadlo passenger:
   - 4x šroub T45
   - Konektor odpojit
   - Sedadlo vyjmout
2. Potah sedáku:
   - Zip vzadu
   - Sponky uvolnit
   - Potah sundat
3. Rohož vyjmout:
   - Opatrně!
   - Tenká fólie

OPRAVA:
1. Vizuální kontrola:
   - Praskliny
   - Přerušené vodiče
2. Bypass modul:
   - Emulator instalovat
   - 2-3 Ohm simulace
3. Nebo nová rohož:
   - OEM díl drahý
   - Aftermarket možný

MONTÁŽ:
1. Rohož/emulator
2. Potah zpět
3. Sedadlo namontovat
4. VCDS reset
5. Test funkce

RESET PO NEHODĚ:

KONTROLA:
1. Vizuální inspekce:
   - Aktivované airbagy
   - Předpínače pásů
   - Deformace karoserie
2. Komponenty vyměnit:
   - Všechny aktivované
   - Poškozené senzory

VÝMĚNA AIRBAGŮ:
1. Volant airbag:
   - 2x Torx T30 vzadu
   - Konektor odpojit
2. Palubka airbag:
   - Demontáž palubky
   - 4x šroub
3. Boční airbagy:
   - Sedadlo demontáž
   - Potah rozebrat
4. Hlavové airbagy:
   - A-C sloupky
   - Stropnice

RESET JEDNOTKY:
1. Profesionální reset:
   - Specializovaná firma
   - Clear crash data
   - Reprogram EEPROM
2. Výměna jednotky:
   - Nová/použitá
   - Kódování nutné

TEST:
1. Všechny komponenty OK
2. VCDS kompletní scan
3. Test jízda
4. Finální kontrola

TEST PROTOKOL AIRBAG:

1. VIZUÁLNÍ KONTROLA:
□ Žádné poškození
□ Konektory zajištěné
□ Kabeláž nepoškozená
□ Airbagy na místě

2. ELEKTRICKÝ TEST:
□ Napětí 12-14V
□ Odpory airbagů 2-3Ω
□ Senzory funkční
□ Komunikace CAN OK

3. VCDS TEST:
□ Žádné chyby DTC
□ Všechny komponenty OK
□ Crash data clear
□ Kódování správné

4. FUNKČNÍ TEST:
□ Warning lamp test
□ Svítí 6s po startu
□ Pak zhasne
□ Belt reminder OK

5. MĚŘÍCÍ BLOKY:
□ Block 001-003 OK
□ Block 010-012 OK
□ Occupancy correct
□ Voltages normal

6. DOKUMENTACE:
□ Protokol vyplněn
□ DTC uloženy
□ Datum/podpis

VÝSLEDEK: PASS/FAIL
Datum: _______
Technik: _______
Razítko: _______

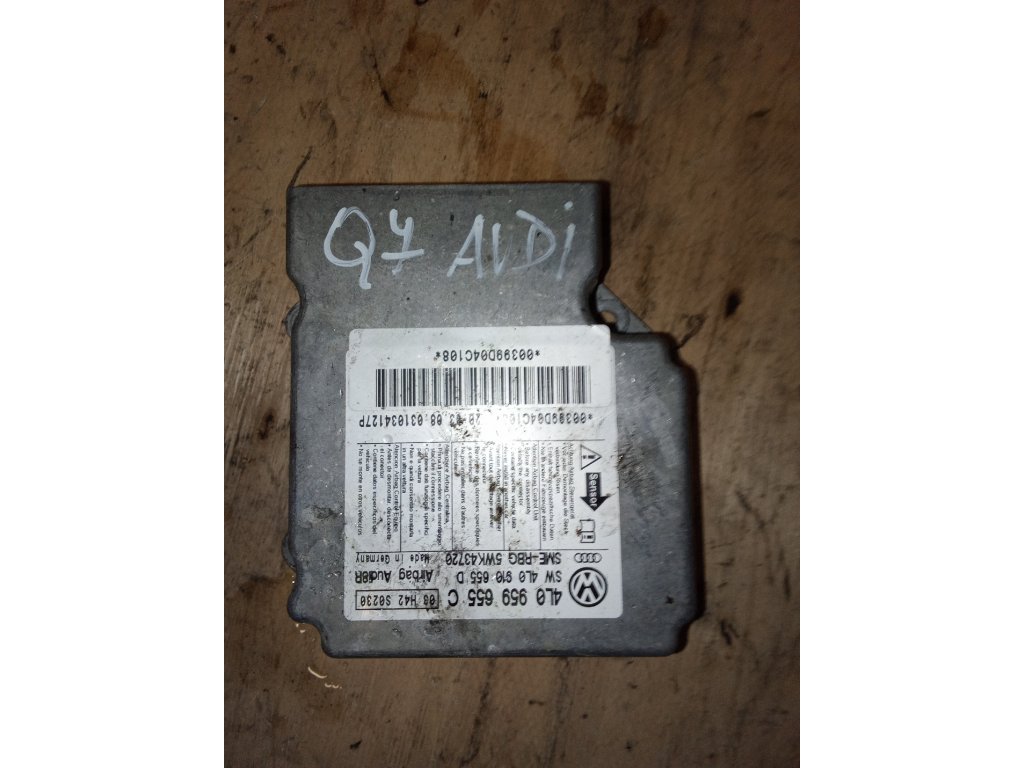

CONTINENTAL
4L0 959 655 C
AIRBAG 8.4ESP+
Index: 03
Made in Germany
HW: 03 SW: 0033
