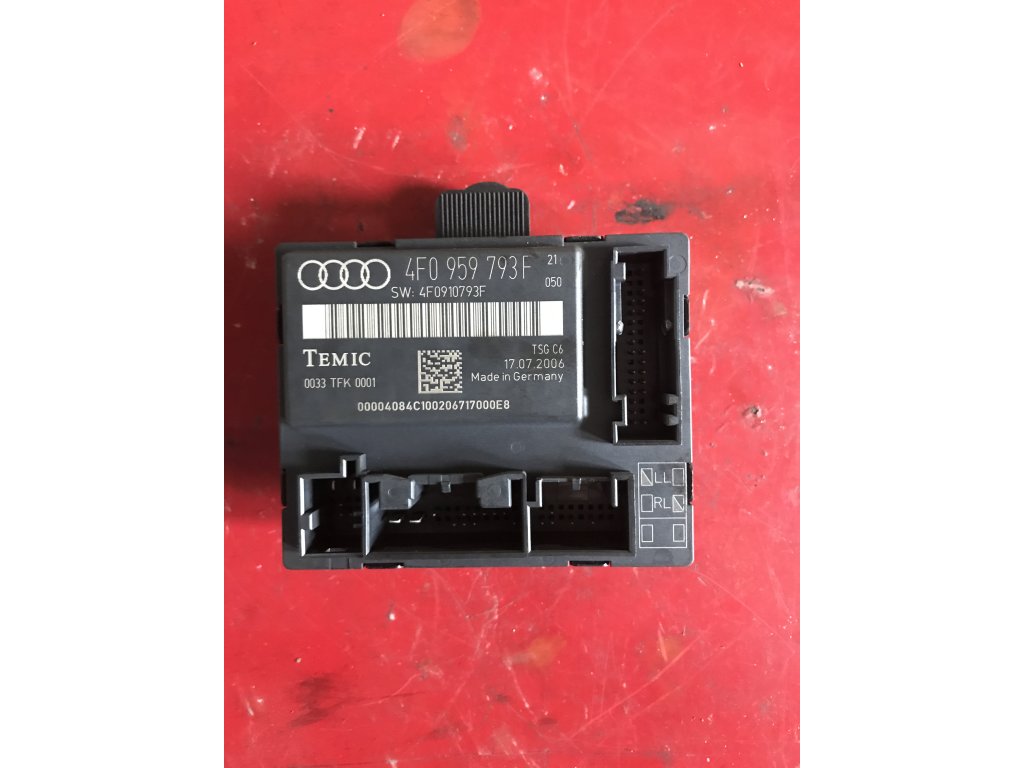

Řídící jednotka dveří 4F0 959 793 F

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Řídící jednotka 4F0 959 793 F je prémiový modul pro ovládání předních levých (řidičových) dveří v luxusních modelech Audi A6 C6 a A8 D3, zajišťuje kontrolu soft-close mechanismu, bezklíčového přístupu a pokročilých komfortních funkcí.

Klíčové údaje:

• 🏭 Výrobce: Brose/Kiekert
• ⚙️ Typ systému: Premium Door Module
• 📅 Období výroby: 2004-2011
• 🚗 Platforma: Audi C6/D3
• 🔌 Sběrnice: MOST/CAN Comfort

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití - Audi:

• Audi A6 C6 2004-2011 (4F2/4F5)
• Audi A6 Allroad C6 2006-2011 (4FH)
• Audi S6 C6 2006-2011
• Audi RS6 C6 2008-2010

Použití v dalších modelech:

• Audi A8 D3 2002-2009 (4E2/4E8)
• Audi S8 D3 2006-2009
• Audi A4 B7 2004-2008 (vyšší výbava)
• Audi Q7 4L 2005-2015

Výbavové varianty:

• Standard - Okno + zámek + zrcátko
• Advanced Key - + Keyless Go
• Soft-Close - + automatické dovírání
• Premium - + LED ambient + B&O

⚡ FUNKCE MODULU

Hlavní funkce jednotky 4F0 959 793 F:

1. Soft-Close systém:

• 🔹 Automatické dovírání dveří
• 🔹 Senzor pozice dveří
• 🔹 Ochrana proti přiskřípnutí
• 🔹 Emergency release
• 🔹 Cinch motor control

2. Advanced Key (Keyless Go):

• 🔹 Kapacitní senzory v klice
• 🔹 Proximity detection
• 🔹 Automatické odemknutí
• 🔹 Safelock aktivace
• 🔹 Keyless entry/exit

3. Elektrické okno premium:

• 🔹 Plynulý soft start/stop
• 🔹 5-stupňová ochrana přiskřípnutí
• 🔹 Automatická normalizace
• 🔹 Akustické dvojsklo kompenzace
• 🔹 One-touch up/down

4. Elektrické zrcátko pokročilé:

• 🔹 Memory 3 pozice
• 🔹 Automatické sklápění
• 🔹 Reverzní naklonění
• 🔹 Elektrochromatické stmívání
• 🔹 LED pudlové světlo

5. Osvětlení a komfort:

• 🔹 LED ambientní lišty (RGB)
• 🔹 Konturové osvětlení
• 🔹 Bang & Olufsen reproduktor
• 🔹 Výstražné LED červené
• 🔹 Logo projektor

🔄 VERZE SYSTÉMU

✨ Varianty jednotky 4F0 959 793:

🛠️ DIAGNOSTIKA A SERVIS

Diagnostické nástroje:

• ✅ VCDS/VAG-COM 15.7+
• ✅ VAS 5051B/5052A
• ✅ ODIS Service
• ⚠️ MOST-Bus vyžaduje VAS 6154
• ⚠️ Component Protection aktivní

Diagnostické adresy:

• 🎯 Adresa 42 - Door Electronics Driver
• 🎯 Adresa 05 - Advanced Key (Kessy)
• 🎯 Adresa 07 - Control Display (MOST)

Měřené bloky (VCDS):

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 4F0 959 793 F:

• KRITICKÉ: MOST-Bus nesmí být přerušen
• Component Protection: Online coding nutný
• Soft-close: Nebezpečí poranění - deaktivovat při servisu
• Keyless: Všechny klíče musí být přeprogramovány

💡 INSTALACE A PROGRAMOVÁNÍ

Postup výměny jednotky:

1. Příprava:

   • Baterie >12.5V
   • ODIS online připojen
   • Deaktivovat soft-close
   • MOST-Bus loop zachovat

2. Demontáž:

   • Odpojit baterii (!)
   • Demontovat dveřní panel
   • MOST bypass instalovat
   • Odpojit 3 konektory
   • Vyšroubovat jednotku

3. Montáž nové jednotky:

   • Instalace 4F0 959 793 F
   • Připojit konektory opatrně
   • MOST-Bus reconnect
   • Test před kompletací

4. Programování ODIS:



   Kopírovat

   1. Connect → 42-Door Driver
   2. Security Access → 20873
   3. Component Protection → Remove
   4. Long Coding → Helper
   5. Basic Settings → Soft-close
   6. Adaptation → All functions


Long Coding - struktura:

19 bytů kódování:
Byte 00: Základní funkce
Byte 01: Soft-close config
Byte 02: Keyless settings
Byte 03: Window config
Byte 04: Mirror functions
Byte 05: LED ambient
Byte 06: Memory settings
...
Byte 18: Checksum

Důležité coding byty:

Byte 00:
Bit 0 = Soft-close active
Bit 1 = Keyless Go
Bit 2 = Memory function
Bit 3 = LED ambient
Bit 4 = Auto-lock
Bit 5 = Safe lock
Bit 6 = B&O speaker
Bit 7 = Logo projector

Byte 01 (Soft-close):
Bit 0 = Enable
Bit 1 = Speed sensitive
Bit 2 = Obstacle detection
Bit 3 = Acoustic warning

Adaptační kanály:

Soft-close kalibrace:

Basic Settings → Group 003
POZOR - Riziko poranění!
1. Dveře otevřené
2. Oblast volná
3. Start adaptation
4. Dveře se 5x zavřou/otevřou
5. Měří sílu a dráhu
6. "Adaptation complete"

Emergency release:
Táhlo v dveřích
Mechanické odblokování

Keyless Go adaptace:

Basic Settings → Group 005
Pro každý klíč:
1. Klíč mimo vozidlo
2. Start learning
3. Přiblížit klíč ke klice
4. Dotknout se senzoru
5. LED confirmation
6. Max 8 klíčů

Kalibrace senzorů:
Channel 02 → Adjust 50-150%
Test citlivosti

MOST-Bus diagnostika:

Measured Values → Group 010
1. Ring integrity: Closed
2. Light level: >-25 dBm
3. Position: Node 42
4. Master: MMI active

Při poruše:
- Check optical cables
- Clean connectors
- Measure light level
- Check termination

Memory funkce programování:

Uložení pozice (3 paměti):
1. Nastavit zrcátko
2. Nastavit sedadlo
3. SET + 1/2/3 držet
4. 2x pípnutí
5. Uloženo v BCM

Přiřazení ke klíči:
Automatické po 50km
Každý klíč = pozice

LED Ambient nastavení:

Adaptation:
Channel 04 = Brightness
Channel 20 = Color (RGB)
Channel 21 = Effects

MMI Control:
Car → Settings → Interior lights
- Color selection
- Brightness 10-100%
- Profiles (Comfort/Dynamic)

Diagnostické hodnoty - rozšířené:

Známé problémy 4F0 959 793 F:

Speciální funkce:

Convenience opening:

Držet unlock na klíči:
- Okna dolů
- Střecha otevře
- Zrcátka rozloží

Auto soft-close:

Coding Byte 01, Bit 1 = 1
Při rychlosti >5 km/h
Automaticky dovře dveře

Logo projektor:

Coding Byte 00, Bit 7 = 1
Audi kroužky na zem
Při odemknutí
LED výkon 3W

B&O speaker integration:

Coding Byte 00, Bit 6 = 1
Výškový reproduktor
Aktivní přes MOST
DSP processing v MMI

Emergency procedures:

MOST-Bus bypass:

Při výměně jednotky:
1. MOST loop connector
2. Spojit IN-OUT
3. Zachovat ring
4. Po výměně reconnect

Soft-close emergency:

Mechanické uvolnění:
1. Kryt v panelu dveří
2. Červené táhlo
3. Potáhnout silně
4. Dveře volné

Servisní režimy:

Transport mode:

Basic Settings → Group 099
Deaktivuje:
- Soft-close
- Keyless
- Auto funkce

Workshop mode:

Dočasná deaktivace
Pro bezpečnou práci
Auto reset 50km

Update firmware:

Pouze ODIS online:
1. Check version
2. Download update
3. Flash process 15min
4. Restart system
5. Verify functions

Náhradní díly OEM:

• 4F0959793F - Řídící jednotka
• 4F0959801 - Motor okna
• 4F0959802 - Soft-close motor
• 4F0839015 - Zámek s motorem
• 8E0959747 - Keyless senzor
• 4F0947415 - LED ambient modul

Alternativní jednotky:

• 4F0959793G - Novější verze
• 4F0959793H - Facelift 2008+
• 4E0959793 - A8 D3 kompatibilní

Důležité poznámky:

• MOST-Bus kritický pro funkci
• Component Protection VŽDY aktivní
• Soft-close nebezpečný při servisu
• Online coding NUTNÝ
• Premium funkce vyžadují MMI 3G+
