Řídící jednotka dveří 8X0 959 792 F

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

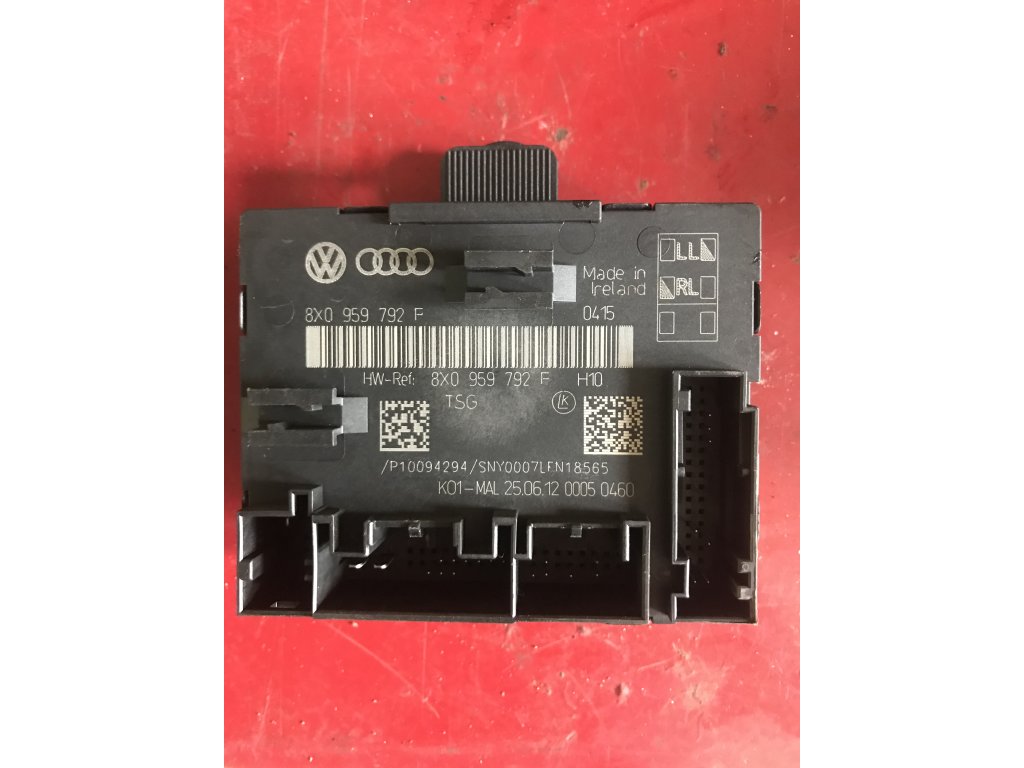

Řídící jednotka 8X0 959 792 F je modul pro ovládání předních pravých (spolujezdcových) dveří ve vozidlech platformy PQ25, zajišťuje kontrolu elektrického okna, centrálního zamykání a vnějšího zrcátka.

Klíčové údaje:

• 🏭 Výrobce: Brose/Kostal
• ⚙️ Typ systému: Door Control Module Passenger
• 📅 Období výroby: 2010-2018
• 🚗 Platforma: VAG PQ25/A05
• 🔌 Sběrnice: LIN-Bus slave

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití - Audi:

• Audi A1 8X 2010-2018 (8X1/8XA)
• Audi A1 Sportback 2011-2018 (8XA/8XF)
• Audi S1 8X 2014-2018

VW Group modely:

• VW Polo 6R 2009-2017
• VW Polo 6C 2014-2017
• VW Polo GTI 2010-2017
• Seat Ibiza 6J 2008-2017
• Seat Ibiza SC 2008-2017
• Škoda Fabia II 2007-2014
• Škoda Fabia III 2014-2021
• Škoda Roomster 2006-2015

Výbavové varianty:

• Basic - Manuální okno + zámek
• Standard - Elektrické okno + zámek
• Comfort - + elektrické zrcátko
• Style - + vyhřívané zrcátko

⚡ FUNKCE MODULU

Hlavní funkce jednotky 8X0 959 792 F:

1. Ovládání okna:

• 🔹 Elektrický pohon nahoru/dolů
• 🔹 Jednodotykové ovládání
• 🔹 Ochrana proti přiskřípnutí
• 🔹 Tepelná ochrana motoru
• 🔹 Komfortní ovládání z řidiče

2. Centrální zamykání:

• 🔹 Motor lock/unlock
• 🔹 Mikrospínač polohy
• 🔹 Safe lock podpora
• 🔹 Crash unlock funkce
• 🔹 Status reporting

3. Elektrické zrcátko:

• 🔹 Nastavení 2 osy (X/Y)
• 🔹 Vyhřívání zrcátka
• 🔹 Manuální sklápění (některé)
• 🔹 Synchronní nastavení
• 🔹 Asférické sklo kompenzace

4. Diagnostika:

• 🔹 Monitorování spínačů
• 🔹 Detekce přetížení
• 🔹 LIN komunikace status
• 🔹 Teplotní monitoring
• 🔹 Ukládání závad

5. Bezpečnostní funkce:

• 🔹 Crash signal detection
• 🔹 Emergency unlock
• 🔹 Child lock elektronický
• 🔹 Pinch protection 5-level

🔄 VERZE SYSTÉMU

✨ Varianty jednotky 8X0 959 792:

🛠️ DIAGNOSTIKA A SERVIS

Diagnostické nástroje:

• ✅ VCDS/VAG-COM - plná podpora
• ✅ VAS 5051/5052
• ✅ ODIS Service
• ✅ OBDeleven
• ✅ Carista (základní)

Diagnostické adresy:

• 🎯 Adresa 52 - Door Electronics Passenger
• 🎯 Adresa 09 - Central Electronics (master)

Měřené bloky (VCDS):

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 8X0 959 792 F:

• POZOR: Po výměně nutná adaptace
• LIN-Bus: Citlivý na rušení
• Kódování: Musí odpovídat výbavě
• Spolujezdec: Jiné než řidič (792/793)

💡 INSTALACE A PROGRAMOVÁNÍ

Postup výměny jednotky:

1. Příprava:

   • Baterie nabitá >12V
   • VCDS připraven
   • Okno v polovině
   • Klíč v poloze ON

2. Demontáž:

   • Demontovat čalounění dveří
   • Odpojit 2 konektory
   • Vyšroubovat 3x T25
   • Vyjmout jednotku

3. Montáž nové jednotky:

   • Instalace 8X0 959 792 F
   • Připojit konektory (16+10)
   • Zafixovat šrouby
   • Test před kompletací

4. Programování VCDS:



   Kopírovat

   1. Connect → 52-Door Pass
   2. Login → 11463
   3. Coding → Dle výbavy
   4. Basic Settings → 001
   5. Clear fault codes


Kódování jednotky:

5-místné kódování (příklad: 00041):

Digit 1-2: Výbava
00 = Základní
01 = El. okno
02 = El. okno + zrcátko
03 = Plná výbava

Digit 3: Typ vozidla
0 = A1/Polo
1 = Fabia
2 = Ibiza

Digit 4: Strana
4 = Pravá (spolujezdec)
3 = Levá (řidič)

Digit 5: Varianta
1 = Standard
2 = Sport

Adaptační kanály:

Adaptace okna:

Basic Settings → Group 001
Automatická procedura:
1. "Start adaptation"
2. Okno jede dolů (learn)
3. Okno jede nahoru (learn)
4. Okno střed
5. "Success"
Doba: cca 30 sekund

Manuální reset:
1. Okno úplně dolů
2. Ještě 3s držet dolů
3. Okno úplně nahoru
4. Ještě 3s držet nahoru
5. Test jednodotyku

Komfortní ovládání aktivace:

Central Electronics (09):
Adaptation → Channel 23
Změnit z 0 na 1

Door module:
Adaptation → Channel 02
Value: 1 (enabled)

Test výstupů:

Output Tests → Start
Testuje postupně:
- Window motor UP (2s)
- Window motor DOWN (2s)
- Lock motor LOCK
- Lock motor UNLOCK
- Mirror adjustment (if equipped)

Diagnostické hodnoty:

Známé problémy 8X0 959 792 F:

Speciální funkce:

Convenience closing:

Zavírání oken klíčem:
BCM Coding → Byte 4, Bit 3 = 1
Držet lock na klíči
Všechna okna nahoru

Auto window up:

Při rychlosti >30 km/h
Automaticky zavře okna
Adaptation Ch 05 = 30

Mirror sync:

Obě zrcátka najednou
BCM coding nutný
Byte 5, Bit 2 = 1

Emergency unlock:

Při crash signálu:
- Auto unlock všech dveří
- Okna dolů 10cm
- Aktivace výstražných

Kalibrace po výměně:

Nové okno/mechanika:
1. Delete adaptations
2. Basic Settings 001
3. Test anti-trap 5x
4. Adjust force if needed
5. Save values

Reset po odpojení baterie:

Rychlý reset:
1. Klíč ON
2. Okno manuálně dolů
3. Držet 3s
4. Okno manuálně nahoru
5. Držet 3s
6. Test one-touch

Servisní tipy:

Preventivní údržba:

• Mazat vodítka 2x ročně
• Čistit kontakty spínačů
• Kontrola těsnění
• Test anti-trap měsíčně

Diagnostika LIN-Bus:

Osciloskop měření:
- Napětí: 7-18V
- Frekvence: 19.2 kbps
- Dominant: <40% Vbat
- Recessive: >60% Vbat

Náhradní díly OEM:

• 8X0959792F - Řídící jednotka
• 8X0959801 - Motor okna
• 8X0959802 - Motor zámku
• 8X0959565 - Spínač okna
• 8X0971592 - Kabeláž dveří
• 8X0837462 - Mikrospínač

Alternativní jednotky:

• 8X0959792E - Starší verze
• 6R0959792 - Polo 6R
• 5J0959792 - Fabia II
• 6J0959792 - Ibiza 6J

Kompatibilita cross-platform:

A1 8X ↔ Polo 6R/6C = ANO
A1 8X ↔ Fabia II/III = ANO (coding)
A1 8X ↔ Ibiza 6J = ANO (coding)
Golf VII = NE (MQB platforma)

Upgrade možnosti:

• Aktivace one-touch
• Přidání comfort close
• Auto window funkce
• Mirror sync aktivace

Důležité poznámky:

• LIN-Bus slave jednotka
• Řízena přes BCM
• Pravá/levá NENÍ zaměnitelná
• Adaptace vždy nutná
• Max proud 20A pojistka
