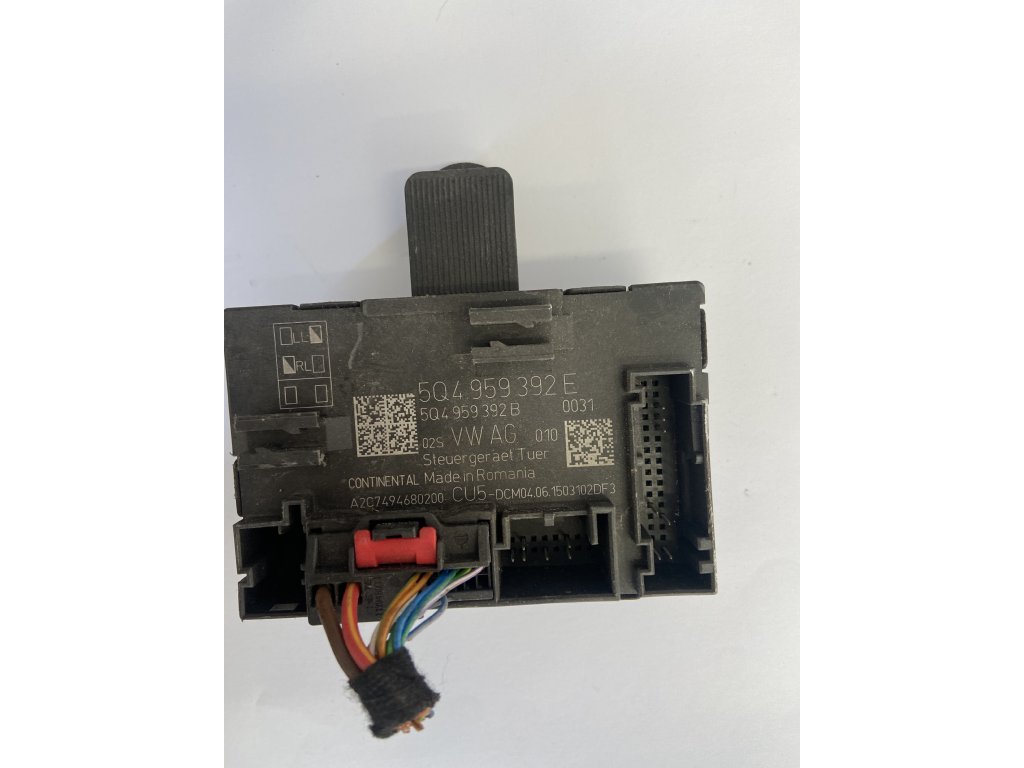

Řídící jednotka dveří 5Q4 959 392 E

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Řídící jednotka 5Q4 959 392 E je modul pro ovládání předních pravých (spolujezdcových) dveří ve Škoda Octavia III (5E), zajišťuje komplexní kontrolu všech elektrických funkcí dveří včetně moderních asistenčních systémů.

Klíčové údaje:

• 🏭 Výrobce: Brose/Continental
• ⚙️ Typ systému: MQB Door Module Passenger
• 📅 Období výroby: 2012-2020
• 🚗 Platforma: VAG MQB
• 🔌 Sběrnice: LIN-Bus/CAN-FD ready

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití - Škoda:

• Škoda Octavia III 2012-2020 (5E3)
• Škoda Octavia III Combi 2013-2020 (5E5)
• Škoda Octavia III RS 2013-2020 (5E)
• Škoda Octavia III Scout 2014-2020

Další MQB modely:

• VW Golf VII 2012-2020 (5G1)
• VW Golf VII Variant 2013-2020
• Audi A3 8V 2012-2020
• Seat Leon III 2012-2020 (5F)
• VW Passat B8 2014-2023
• Škoda Superb III 2015-2023

Výbavové varianty:

• Active - Základní el. okna
• Ambition - + el. zrcátka
• Style - + memory funkce
• L&K - + ambientní LED
• RS - + sportovní nastavení

⚡ FUNKCE MODULU

Hlavní funkce jednotky 5Q4 959 392 E:

1. Elektrické okno - pokročilé:

• 🔹 Plynulý soft start/stop
• 🔹 5-stupňová ochrana přiskřípnutí
• 🔹 Automatická kalibrace
• 🔹 Rain closing funkce
• 🔹 Convenience ovládání

2. Centrální zamykání MQB:

• 🔹 Soft-close ready
• 🔹 KESSY podpora
• 🔹 Safe/Deadlock systém
• 🔹 Child safety elektronický
• 🔹 Crash unlock automatic

3. Elektrické zrcátko - full:

• 🔹 Memory 3 pozice
• 🔹 Elektrické sklápění
• 🔹 Reverzní naklonění
• 🔹 Vyhřívání + odmrazování
• 🔹 Auto-dimming ready

4. LED osvětlení:

• 🔹 Ambientní RGB lišty
• 🔹 Výstražné červené LED
• 🔹 Madlo osvětlené
• 🔹 Kapsa dveří LED
• 🔹 Logo projektor (L&K)

5. Asistenční systémy:

• 🔹 Blind Spot senzor ready
• 🔹 Exit Warning
• 🔹 Keyless senzory
• 🔹 Easy Entry funkce
• 🔹 Virtual Pedal ready

🔄 VERZE SYSTÉMU

✨ Varianty jednotky 5Q4 959 392:

🛠️ DIAGNOSTIKA A SERVIS

Diagnostické nástroje:

• ✅ VCDS/VAG-COM 18.9+
• ✅ ODIS Service 6.0+
• ✅ VAS 6154/6160
• ⚠️ SFD unlock nutný (2018+)
• ⚠️ Component Protection aktivní

Diagnostické adresy:

• 🎯 Adresa 52 - Door Module Passenger
• 🎯 Adresa 09 - BCM (master)
• 🎯 Adresa 5F - Information Electronics

Měřené bloky (VCDS):

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 5Q4 959 392 E:

• KRITICKÉ: Component Protection vždy aktivní
• SFD: Od 2018 nutné online odblokování
• Adaptace: Komplexní proces přes ODIS
• Firmware: Pravidelné updaty nutné

💡 INSTALACE A PROGRAMOVÁNÍ

Postup výměny jednotky:

1. Příprava:

   • ODIS online připojení
   • SFD token připraven
   • Baterie >12.7V
   • Zálohovat parametry

2. Demontáž:

   • Odpojit baterii (-)
   • Demontovat dveřní panel
   • Odpojit 32-pin konektor
   • Vyšroubovat jednotku (4x T25)

3. Montáž nové jednotky:

   • Instalace 5Q4 959 392 E
   • Připojit konektor (zacvaknutí)
   • Mechanická fixace
   • Nepřipojovat baterii

4. Online programování ODIS:



   Kopírovat

   1. Connect battery
   2. ODIS → Diagnostics
   3. Address 52 → SFD unlock
   4. Component Protection → Remove
   5. Software Update → Check
   6. Parametrization → Transfer
   7. Basic Settings → All groups


Parametrizace - MQB specifika:

Dataset transfer:
- Import ze starého modulu
- Nebo z centrální databáze
- 200+ parametrů

Hlavní sekce:
1. Window configuration
2. Mirror settings
3. Lock parameters
4. LED configuration
5. KESSY calibration
6. Special functions

Long Coding struktura:

20 bytů kódování:
Byte 00: Základní funkce
Byte 01: Okno konfigurace
Byte 02: Zrcátko funkce
Byte 03: Zámek nastavení
Byte 04: LED osvětlení
Byte 05: KESSY/Comfort
Byte 06: Memory funkce
Byte 07: Safety systémy
...
Byte 19: Checksum

Důležité parametry:

Byte 00:
Bit 0 = El. okno aktivní
Bit 1 = El. zrcátko
Bit 2 = El. sklápění
Bit 3 = Memory funkce
Bit 4 = LED ambient
Bit 5 = KESSY sensors
Bit 6 = Rain closing
Bit 7 = Virtual Pedal

Byte 04 (LED):
Bit 0 = Ambient active
Bit 1 = RGB control
Bit 2 = Door warning
Bit 3 = Puddle light
Bit 4 = Logo projector

Adaptační kanály MQB:

Adaptace okna MQB:

ODIS → Basic Settings
IDE00431 - Window adaptation
Automatický proces:
1. Start adaptation
2. Okno 2x nahoru/dolů
3. Měření síly a dráhy
4. Uložení hodnot
5. Verification test
Doba: 45 sekund

KESSY kalibrace:

IDE03421 - KESSY sensors
Pro každý senzor:
1. Clear area 1m
2. Start calibration
3. Touch sensor
4. Measure capacity
5. Set threshold
6. Test 10x

Senzory:
- Door handle outside
- Door handle inside
- B-pillar sensor

Memory synchronizace:

BCM + Seat + Door modules
IDE04539 - Memory activation

Procedura:
1. Set seat position
2. Set mirrors
3. Store in BCM (SET+1)
4. Sync to key
5. Test recall

LED Ambient programování:

IDE01435 - Brightness
IDE01436 - Color (RGB)
IDE01437 - Effects

MIB3 control:
Menu → Vehicle → Ambient
- 30 colors
- 10 profiles
- Sync with drive mode

Diagnostické hodnoty MQB:

Známé problémy 5Q4 959 392 E:

Speciální funkce MQB:

Virtual Pedal (L&K):

IDE05672 - Virtual Pedal
Otevření kufru nohou
Senzory v nárazníku
Vyžaduje KESSY

Exit Warning:

IDE04893 - Exit Warning
Blind Spot senzory
Varování při vystupování
LED červené blikání

Rain closing:

IDE00967 - Rain close
S rain senzorem
Auto zavření oken
Konfigurovatelné zpoždění

Easy Entry:

IDE03234 - Easy Entry
Sedadlo automaticky
Při otevření dveří
Memory position 0

Emergency access:

KESSY failure:
1. Mechanical key
2. Place key on B-pillar
3. Press START
4. Emergency mode active

Firmware update MQB:

ODIS Online required:
1. Check current version
2. Download update (500MB)
3. Flash process (20min)
4. Parametrization restore
5. Basic Settings all
6. Test all functions

SFD/SVM procedura:

Od MY2018:
1. ODIS login GeKo
2. Request SFD token
3. Enter workshop code
4. Online validation
5. 24h platnost
6. Component unlock

Servisní režimy:

Transport mode:

IDE09999 - Transport
Deaktivuje funkce
Snížená spotřeba
Auto wake-up 50km

Factory mode:

Pro výrobní linku
Všechny funkce aktivní
Bez protection
Reset po 100km

Náhradní díly OEM:

• 5Q4959392E - Řídící jednotka
• 5Q4959801 - Motor okna
• 5Q0959802 - Motor zámku
• 5Q4959857 - Motor zrcátka
• 5Q0959565 - Spínač okna
• 5Q4947291 - LED ambient modul
• 5Q4971592 - Kabeláž dveří

Alternativní jednotky:

• 5Q4959392F - Facelift 2017+
• 5Q4959392D - Bez KESSY
• 5G4959392 - Golf VII kompatibilní
• 3V4959392 - Superb III

Cross-compatibility MQB:

Octavia III ↔ Golf VII = ANO
Octavia III ↔ Leon III = ANO
Octavia III ↔ Superb III = ANO (param)
Octavia III ↔ Passat B8 = ANO (param)
PQ35 platforma = NE

Důležité poznámky:

• Component Protection VŽDY
• SFD od MY2018 povinné
• Online coding nutný
• Firmware updaty kritické
• MQB platforma only
