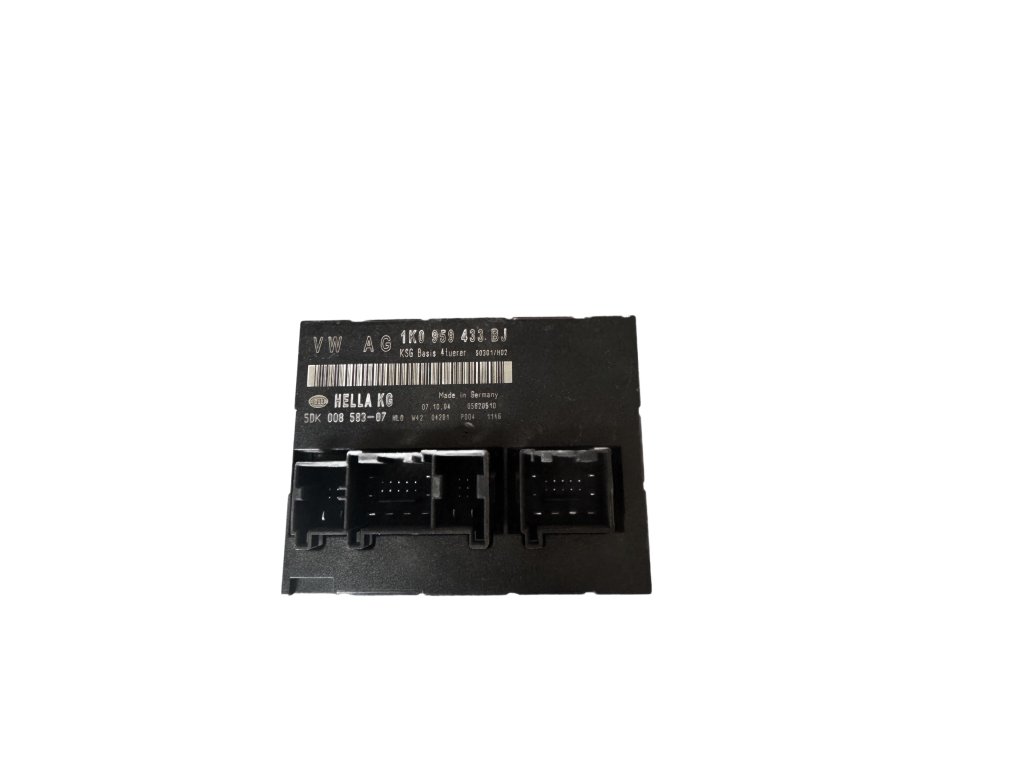

Řídící jednotka komfortu 1K0 959 433 BJ

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Řídící jednotka 1K0 959 433 BJ je centrální modul komfortního systému (BCM - Body Control Module) pro vozidla platformy PQ35, řídí všechny komfortní a bezpečnostní funkce karoserie.

Klíčové údaje:

• 🏭 Výrobce: Hella/Siemens
• ⚙️ Typ systému: Central Comfort Module (CCM)
• 📅 Období výroby: 2003-2009
• 🚗 Platforma: VAG PQ35
• 🔌 Sběrnice: CAN-Bus Comfort + LIN

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití - VW:

• VW Golf V 2003-2009 (1K1)
• VW Golf Plus 2005-2009 (5M1)
• VW Jetta III 2005-2010 (1K2)
• VW Touran I 2003-2010 (1T1/1T2)
• VW Caddy III 2004-2010 (2K)
• VW EOS 2006-2010 (1F7)

Další PQ35 modely:

• Škoda Octavia II 2004-2013 (1Z3/1Z5)
• Seat Leon II 2005-2012 (1P1)
• Seat Altea 2004-2015 (5P1)
• Seat Toledo III 2004-2009 (5P2)
• Audi A3 8P 2003-2012

Výbavové varianty:

• Trendline - Základní funkce
• Comfortline - + el. okna vzadu
• Highline - + alarm, rain sensor
• GTI/R32 - Speciální funkce

⚡ FUNKCE MODULU

Hlavní funkce jednotky 1K0 959 433 BJ:

1. Centrální zamykání:

• 🔹 Lock/Unlock všech dveří
• 🔹 Selective unlock
• 🔹 Auto-lock při jízdě
• 🔹 Safe lock system
• 🔹 Crash unlock

2. Ovládání oken:

• 🔹 Elektrická okna (4x)
• 🔹 Komfortní ovládání
• 🔹 Rain closing
• 🔹 Thermal protection
• 🔹 Anti-trap funkce

3. Osvětlení:

• 🔹 Coming/Leaving Home
• 🔹 Interior lights control
• 🔹 Turn signals
• 🔹 Emergency flashers
• 🔹 Brake lights monitoring

4. Alarm systém:

• 🔹 Perimeter monitoring
• 🔹 Interior sensor
• 🔹 Tilt sensor
• 🔹 Hood/Trunk monitoring
• 🔹 Backup siren control

5. Komfortní funkce:

• 🔹 Rain sensor
• 🔹 Wiper control
• 🔹 Rear wiper logic
• 🔹 Mirror heating
• 🔹 Seat heating control

6. Diagnostické funkce:

• 🔹 Bulb monitoring
• 🔹 Door status
• 🔹 Network management
• 🔹 Error logging
• 🔹 Component coding

🔄 VERZE SYSTÉMU

✨ Varianty jednotky 1K0 959 433:

🛠️ DIAGNOSTIKA A SERVIS

Diagnostické nástroje:

• ✅ VCDS/VAG-COM - plná podpora
• ✅ VAS 5051/5052
• ✅ ODIS Service
• ✅ OBDeleven
• ✅ Carista (základní)

Diagnostické adresy:

• 🎯 Adresa 09 - Central Electronics
• 🎯 Adresa 46 - Convenience Module (stejný modul)

Měřené bloky (VCDS):

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 1K0 959 433 BJ:

• POZOR: Po výměně nutné kódování
• Adaptace: Všechna okna nutno adaptovat
• Imobilizér: Nutná adaptace klíčů
• Alarm: Deaktivovat před prací

💡 INSTALACE A PROGRAMOVÁNÍ

Postup výměny jednotky:

1. Příprava:

   • Baterie nabitá >12V
   • VCDS připraven
   • Zapsat si kódování
   • Deaktivovat alarm

2. Demontáž:

   • Odpojit baterii
   • Demontovat kryt pod volantem
   • BCM vlevo nahoře
   • Odpojit 8 konektorů
   • Vyšroubovat držák

3. Montáž nové jednotky:

   • Instalace 1K0 959 433 BJ
   • Připojit konektory (barvy!)
   • Mechanická fixace
   • Připojit baterii

4. Programování VCDS:



   Kopírovat

   1. Connect → 09-Cent. Elect
   2. Security Access → 31347
   3. Coding → Enter code
   4. Adaptation → Reset all
   5. Basic Settings → Windows
   6. Clear fault codes


Kódování jednotky:

7-místné kódování (příklad: 0000341):

Pozice 1: Region
0 = Europe/RoW
1 = USA/Canada

Pozice 2-3: Výbava
00 = Základní
04 = + Alarm
08 = + Rain sensor
12 = + Coming Home

Pozice 4-5: Vozidlo
03 = Golf/Jetta
04 = Touran
05 = Caddy

Pozice 6-7: Speciální
41 = Standard
42 = Sport (GTI)
43 = Cabrio (EOS)

Adaptační kanály důležité:

Adaptace oken - procedura:

Basic Settings → Group 001-004
Pro každé okno:

1. Okno úplně dolů
2. Start adaptation
3. Okno auto nahoru
4. Okno auto dolů
5. Test anti-trap 2x
6. "Adaptation OK"

Reset rychlý:
- Okno dolů manuálně
- Držet 5s tlačítko
- Okno nahoru manuálně
- Držet 5s tlačítko

Aktivace Coming/Leaving Home:

Coding:
Změnit pozici 2-3 na +08

Adaptation:
Channel 01 = doba svícení (10s)
Channel 02 = doba svícení (10s)

Test:
- Zamknout auto
- Odemknout - světla ON

Comfort closing aktivace:

Adaptation → Channel 10
Změnit z 0 na 1

Coding byte check:
Bit 3 = 1 (comfort enabled)

Test:
- Držet Lock na klíči
- Okna + střecha zavře

Alarm system setup:

Security Access → 31347

Coding:
Pozice 2-3 změnit na +04

Basic Settings:
Group 010 - Interior sensor
Group 011 - Tilt sensor
Group 012 - Siren test

Adaptation:
Ch 15 = Alarm delay (0s)
Ch 20 = Sensitivity (50%)

Remote control adaptace:

Adaptation → Channel 00
Value: 1 (start learning)

Procedura:
1. Všechny klíče připravit
2. Start adaptation
3. Stisknout tlačítko klíče
4. LED blikne 2x
5. Další klíč...
Max 4 klíče

Diagnostické hodnoty:

Známé problémy 1K0 959 433 BJ:

Speciální funkce:

Tear drop (jednoráz stěrače):

Coding Byte 2, Bit 4 = 1
Stěrače 1x při nastartování
Pro čištění po mytí

Battery safeguard:

Automatická ochrana:
Při <11.5V:
- Vypne spotřebiče
- Omezí funkce
- Priority mode

Convenience menu (MFD):

Přes palubní počítač:
- Coming Home čas
- Auto-lock on/off
- Selective unlock
- Rain close

Emergency unlock:

Při vybité baterii:
1. Mechanický klíč
2. Zámek dveří řidiče
3. Kapota otevřít
4. Připojit napájení
5. BCM aktivní

Servisní funkce:

Transport mode:

Adaptation → Channel 99
Value: 1 (activate)

Deaktivuje:
- Alarm
- Auto funkce
- Snížený odběr

Component test:

Output Tests:
- Všechny zámky
- Všechna okna
- Všechna světla
- Houkačka
- Alarm siréna

Reset to factory:

Coding → 0000041
Adaptation → Reset all
Basic Settings → All groups
Clear DTCs
Reboot BCM (key off/on)

Rozšířené funkce:

Window normalization:

Po odpojení baterie:
Basic Settings 001-004
Nebo manuální reset
Kritické pro anti-trap

Mirror dip reverse:

Coding + Adaptation
Channel 30 = 1
Zrcátko sklápí při
