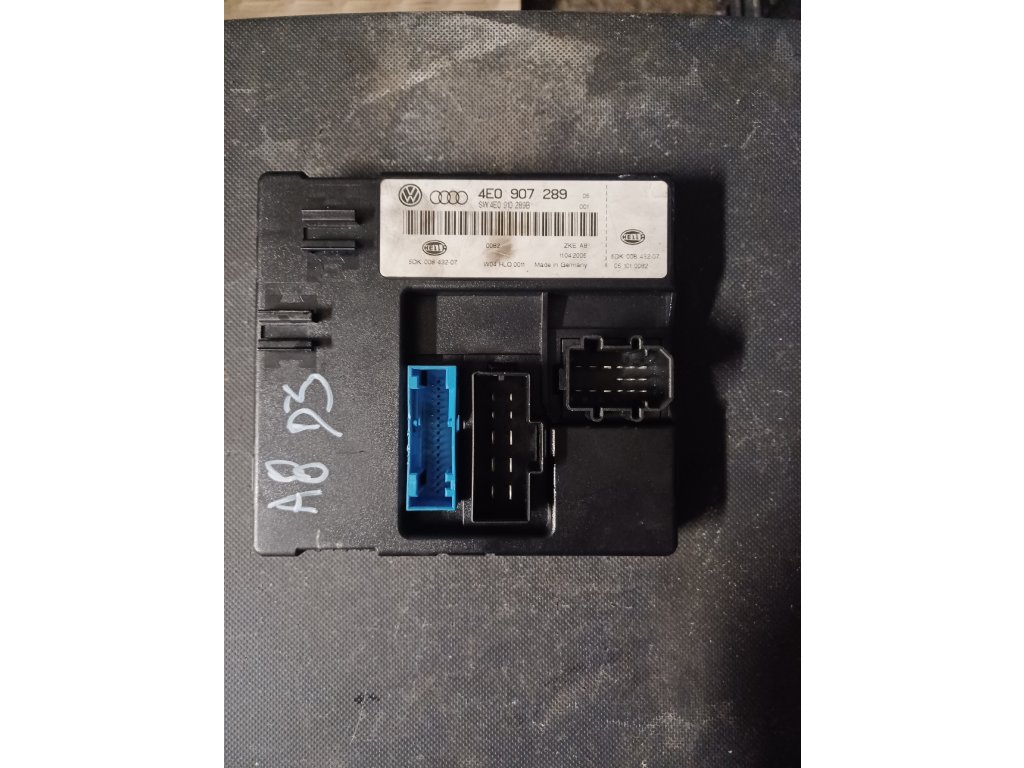

Řídící jednotka komfortu 4E0 907 289 - Audi A8 D3

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Řídící jednotka 4E0 907 289 je zadní modul komfortního systému (Rear BCM) pro Audi A8 D3, specificky řídí komfortní funkce zadní části vozidla včetně luxusních prvků pro cestující vzadu.

Klíčové údaje:

• 🏭 Výrobce: Bosch/Hella
• ⚙️ Typ systému: Rear Comfort Control Module
• 📅 Období výroby: 2002-2010
• 🚗 Platforma: D3 (VW D1)
• 🔌 Sběrnice: CAN Comfort + MOST

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití - Audi:

• Audi A8 D3 2002-2009 (4E2)
• Audi A8L D3 2002-2009 (4E8)
• Audi S8 D3 2005-2009
• Audi A8 W12 2003-2009
• Audi A8 Security 2006-2009

Další použití:

• VW Phaeton 2002-2016 (3D)
• Bentley Continental 2003-2011
• Bentley Flying Spur 2005-2013

Výbavové stupně:

• Standard - Základní komfort vzadu
• Executive - + el. sedadla, stínítka
• Exclusive - + masáže, lednička
• Individual - Plná výbava

⚡ FUNKCE MODULU

Hlavní funkce jednotky 4E0 907 289:

1. Zadní sedadla Premium:

• 🔹 18-směrové nastavení
• 🔹 Memory 3 pozice
• 🔹 Masážní funkce (10 programů)
• 🔹 Ventilace/topení
• 🔹 Comfort hlavové opěrky

2. Zadní klimatizace:

• 🔹 4-zónová regulace
• 🔹 Samostatné ovládání
• 🔹 Seat climate sync
• 🔹 Rest funkce
• 🔹 Solar sensor

3. Rear Seat Entertainment:

• 🔹 DVD systém control
• 🔹 2x LCD displeje
• 🔹 Audio routing
• 🔹 Headphone control
• 🔹 Game console input

4. Osvětlení zadní:

• 🔹 Ambient lighting
• 🔹 Reading lights LED
• 🔹 Footwell illumination
• 🔹 Door warning lights
• 🔹 Make-up mirror lights

5. Komfortní prvky:

• 🔹 El. sluneční rolety
• 🔹 Zadní stínítko
• 🔹 Stolek sklápěcí
• 🔹 Coolbox control
• 🔹 230V zásuvka

6. Bezpečnostní funkce:

• 🔹 Rear airbag control
• 🔹 Belt status monitor
• 🔹 Child lock control
• 🔹 Rear Pre-Sense
• 🔹 Emergency unlock

🔄 VERZE SYSTÉMU

✨ Varianty jednotky 4E0 907 289:

🛠️ DIAGNOSTIKA A SERVIS

Diagnostické nástroje:

• ✅ VCDS/VAG-COM 11.11+
• ✅ VAS 5051B/5052A
• ✅ ODIS Service
• ⚠️ MOST vyžaduje VAS 6154
• ⚠️ Coding přes Gateway

Diagnostické adresy:

• 🎯 Adresa 28 - Rear Climate
• 🎯 Adresa 52 - Door Rear Left
• 🎯 Adresa 57 - Door Rear Right
• 🎯 Přes Gateway (19) nutný přístup

Měřené bloky (VCDS):

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 4E0 907 289:

• MOST-Bus: Optické vlákno - velmi opatrně
• Sedadla: Při výměně nutná kalibrace
• Coding: Pouze přes Gateway
• Memory: Zálohovat před výměnou

💡 INSTALACE A PROGRAMOVÁNÍ

Postup výměny jednotky:

1. Příprava:

   • Baterie >12.5V
   • VCDS/ODIS ready
   • Export memory pozic
   • Backup kódování

2. Demontáž:

   • Otevřít kufr
   • Levý boční panel
   • Jednotka za obložením
   • 6 konektorů odpojit
   • MOST fiber opatrně!

3. Montáž nové jednotky:

   • Instalace 4E0 907 289
   • Konektory postupně
   • MOST zkontrolovat čistotu
   • Panel zpět

4. Programování:



   Kopírovat

   1. Connect → 19-Gateway
   2. Installation List update
   3. Address 28 → Rear module
   4. Security Access → 12345
   5. Coding → Transfer old
   6. Adaptation → Restore
   7. Basic Settings → All
   8. Clear all DTCs


Kódování jednotky:

7-místné kódování (příklad: 0001234):

Pozice 1: Konfigurace
0 = Standard A8
1 = A8L long

Pozice 2: Sedadla
0 = Základní
1 = Comfort
2 = Individual

Pozice 3: Výbava
0 = Basic
1 = + Massage
2 = + Ventilation
3 = Full comfort

Pozice 4-5: Klimatizace
12 = 4-zone
34 = + Coolbox

Pozice 6-7: Entertainment
00 = None
34 = RSE fitted
56 = + TV tuner

Adaptační kanály:

Kalibrace sedadel - kompletní:

Basic Settings → Group 001-004
Pro každé sedadlo (L/R):

1. Sedadlo do ref. pozice
2. Start calibration
3. Auto cycle všech os
4. Měření koncových poloh
5. Test memory funkce
6. Uložit kalibraci

Osy pohybu:
- Fore/Aft (podélně)
- Height (výška)
- Backrest (opěradlo)
- Headrest (hlavová)
- Lumbar (bederní)
- Side bolsters (boční)
- Upper backrest
- Cushion angle

Masážní systém - diagnostika:

Measured Values → Group 005

Komponenty:
- Kompresor status
- Tlak systému (2-4 bar)
- Ventily L (8x)
- Ventily R (8x)
- Program aktivní
- Rychlost/Intenzita

Test masáže:
Output Tests → Massage
- Test všech programů
- Kontrola hlučnosti
- Měření odběru (<10A)

RSE (Rear Seat Entertainment):

Pokud vybaveno:
Address 28 → Coding
Bit pozice 6-7 = 34

Komponenty:
- 2x LCD 9" displeje
- DVD changer
- 2x wireless sluchátka
- Remote control
- Game inputs

MOST-Bus routing:
- Audio streams
- Video signals
- Control data

Klimatizace zadní - setup:

Basic Settings → Group 010
4-zone calibration:

1. Servomotory reset
2. Teplota reference 22°C
3. Test všech klapek
4. Solar sensor check
5. Sync s přední klimou

Servomotory:
- Defrost
- Face level
- Footwell
- Temperature mix
- Recirculation

Diagnostické hodnoty:

Známé problémy 4E0 907 289:

Speciální funkce D3:

VIP mode (A8L):

Coding pozice 1 = 1
Aktivuje:
- Extended recline
- Footrest control
- Privacy mode
- Executive lighting

Chauffeur package:

Pravé zadní sedadlo:
- Full recline
- Massage priority
- Climate individual
- Entertainment master

Rest function:

Motor OFF, klíč ON:
- Klima běží 30 min
- Sedadla aktivní
- Entertainment ON
- Battery guard

Emergency mode:

Při MOST výpadku:
- Basic funkce only
- Přímé LIN ovládání
- Manual override
- No memory

Service funkce:

Transport mode:

Adaptation Ch 99 = 1
Deaktivuje:
- Auto funkce
- Memory
- Snížený odběr

Dealer mode:

Coding + bit 7 = 1
Unlocks:
- All functions demo
- Speed limits off
- Full diagnostics

Component test menu:

Output Tests →
- Všechna sedadla
- Masáž programy
- Rolety/stínítka
- Osvětlení
- Klimatizace

Software management:

Verze SW:
4E0907289_0030 (early)
4E0907289_0045 (mid)
4E0907289_0060 (final)

Update fixes:
- MOST stability
- Memory bugs
- Massage control
- Power management

Náhradní díly OEM:

• 4E0907289 - Rear BCM jednotka
• 4E0907289C - Nejnovější verze
• 4E0035223 - MOST kabel
• 4E0959777 - Masáž kompresor
• 4E0907289A - Střední verze

Alternativní jednotky:

• 4E0907289B - Facelift compatible
• 3D0907289 - Phaeton (částečně)
• 4E0907289D - W12 specific

Propojené moduly:

• 4E0910289 - Přední BCM
• 4E0907468 - Gateway
• 4E0910223 - MMI control
• 4E0907357 - Přední klima

Důležité poznámky:

• MOST-Bus kritický pro funkci
• Luxusní funkce vyžadují kódování
• Memory pozice pro 3 uživatele
• Masáže vyžadují kompresor 4E0959777
• Komunikace pouze přes Gateway
