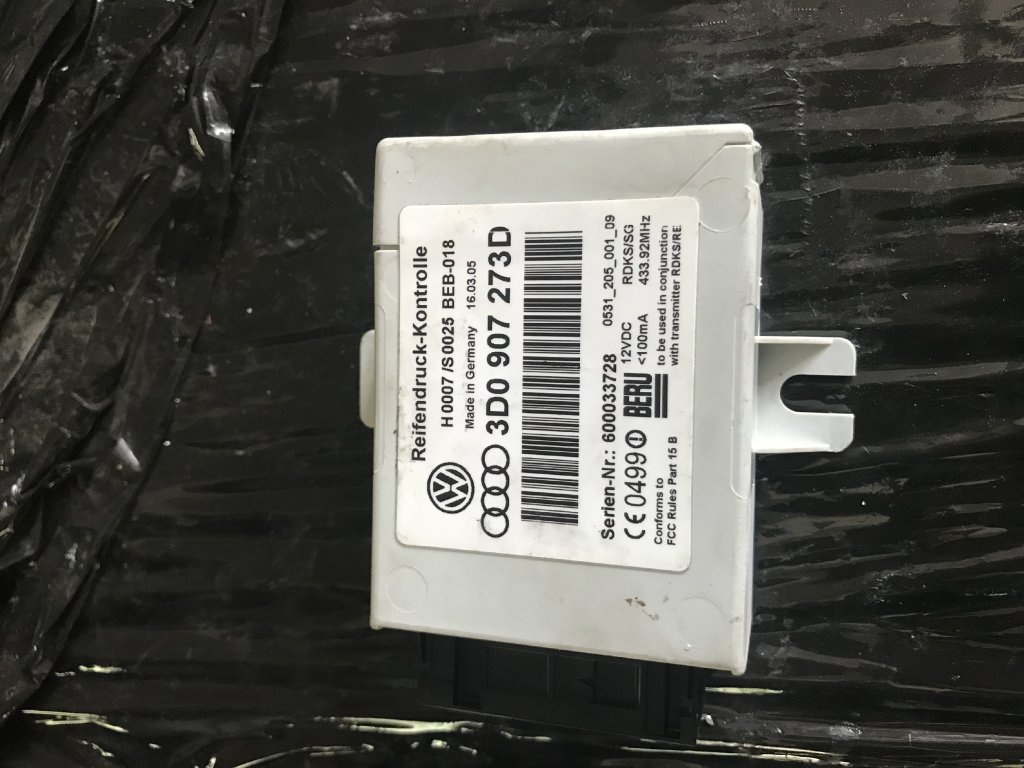

Řídící jednotka monitorování tlaku v pneumatikách 3D0 907 273 D

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

 Řídící jednotka 3D0 907 273 D je pokročilý kontrolní modul TPMS (Tire Pressure Monitoring System) určený pro luxusní sedan VW Phaeton, který kontinuálně monitoruje tlak a teplotu všech čtyř pneumatik včetně rezervy.

Klíčové údaje:

• 🏭 Výrobce: Beru/HUF pro VW
• ⚙️ Typ systému: Direct TPMS (přímé měření)
• 📅 Období výroby: 2002-2016
• 🚗 Funkce: Monitoring tlaku/teploty pneumatik

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití - Volkswagen:

• Phaeton 3.2 V6 (3D) 2002-2016
• Phaeton 4.2 V8 (3D) 2002-2016
• Phaeton 6.0 W12 (3D) 2002-2016
• Phaeton 3.0 TDI (3D) 2002-2016
• Phaeton 5.0 TDI V10 (3D) 2002-2006

Použití v jiných modelech:

• Touareg I (7L) 2002-2010 (podobný systém)
• Bentley Continental GT 2003-2011
• Bentley Flying Spur 2005-2013

Kompatibilní senzory:

• 3D0907275A - Senzor tlaku OEM
• 3D0907275B - Senzor tlaku update
• 3D0907275D - Senzor tlaku facelift
• 7PP907275F - Senzor Touareg kompatibilní
• 4E0907275 - Senzor Audi A8 kompatibilní

⚡ FUNKCE MODULU

Hlavní funkce jednotky 3D0 907 273 D:

1. Monitoring tlaku:

• 🔹 Přímé měření tlaku 0-5.5 bar
• 🔹 Přesnost ±0.1 bar
• 🔹 Aktualizace každých 54 sekund
• 🔹 Rychlá detekce při poklesu >0.2 bar/min
• 🔹 Individuální zobrazení všech kol

2. Monitoring teploty:

• 🔹 Měření -40°C až +120°C
• 🔹 Varování při přehřátí >90°C
• 🔹 Kompenzace tlaku dle teploty
• 🔹 Zobrazení teploty pneumatik
• 🔹 Historie teplotních extrémů

3. Varování a alarmy:

• 🔹 Pokles tlaku >0.3 bar
• 🔹 Rychlá ztráta tlaku (defekt)
• 🔹 Nízká baterie senzoru
• 🔹 Ztráta signálu senzoru
• 🔹 Systémová porucha TPMS

4. Pokročilé funkce:

• 🔹 Automatická detekce pozice kol
• 🔹 Adaptace po rotaci kol
• 🔹 Paměť dvou sad kol (léto/zima)
• 🔹 Komfortní zobrazení v MFI
• 🔹 CAN komunikace s Gateway

🔄 VERZE SYSTÉMU

✨ Varianty jednotky 3D0 907 273:

🛠️ DIAGNOSTIKA A SERVIS

Diagnostické nástroje:

• ✅ VCDS/VAG-COM - plná podpora
• ✅ VAS 5051B/5052A - OEM
• ✅ ODIS Service - online
• ✅ VCP (Vehicle Communication Portal)

Diagnostické adresy:

• 🎯 Adresa 65 - Tire Pressure Monitor
• 🎯 Adresa 19 - CAN Gateway
• 🎯 Adresa 17 - Instruments (zobrazení)
• 🎯 Adresa 09 - Central Electrics

Měřené bloky (VCDS):

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 3D0 907 273 D:

• KRITICKÉ: Senzory mají omezenou životnost baterie 7-10 let
• Po výměně kol nutná nová adaptace
• Maximální rychlost učení 25 km/h
• POZOR: Metalické ventilky mohou rušit signál

💡 INSTALACE A PROGRAMOVÁNÍ

Postup výměny jednotky:

1. Příprava:

   • VCDS/VAS připraven
   • Baterie nabita
   • ID senzorů zapsány
   • Tlak ve všech kolech správný

2. Demontáž:

   • Jednotka v kufru vlevo
   • Za čalouněním
   • Odpojit konektor
   • Vyšroubovat 2x šroub

3. Montáž nové jednotky:

   • Zkontrolovat 3D0 907 273 D
   • Namontovat jednotku
   • Připojit konektor
   • Zajistit kabeláž

4. Programování VCDS:



   Kopírovat

   1. Connect → 65 Tire Pressure
   2. Coding → 0000017 (standard)
   3. Adaptation → Learn sensors
   4. Basic Settings → Group 001
   5. Test drive >25 km/h


Long Coding struktura:

Byte 0: 11 - 4 wheels + spare
Byte 1: 00 - Standard
Byte 2: 01 - Phaeton specific

Adaptační procedura senzorů:

Automatické učení:

Basic Settings → Group 001
Jízda 15-25 km/h
10-15 minut
Přímá trasa ideální
"Learning" → "Stored"

Manuální zadání ID:

Adaptation → Channel 01-05
Zadat ID senzoru (hex)
FL=01, FR=02, RL=03, RR=04
Spare=05

Reset systému:

Adaptation → Channel 00
Value: 00000
Smaže všechny senzory
Nutné nové učení

Speciální funkce Phaeton TPMS:

Zobrazení v MFI:

17 Instruments → Coding
Bit 3 = 1 (TPMS display)
Aktivuje grafiku kol

Nastavení prahů varování:

Adaptation → Channel 10
Práh varování (mbar)
Standard: 300 mbar
Range: 200-500 mbar

Test senzorů:

Measuring Blocks → Group 004
Battery status senzorů
3 = OK
2 = Low
1 = Critical

Diagnostické hodnoty TPMS:

Výměna senzorů - postup:

1. Demontáž kola:

   • Vypustit vzduch
   • Demontovat pneumatiku
   • Vyšroubovat senzor

2. Montáž nového senzoru:

   • Moment dotažení: 8 Nm
   • Nové těsnění ventilku
   • Správná orientace

3. ID senzoru:

   • Načíst z krabičky
   • Formát: 8 znaků hex
   • Příklad: 3D5A1B2C

4. Aktivace v systému:



   Kopírovat

   65 TPMS → Adaptation
   Channel 01-04 (pozice)
   Enter sensor ID
   Save value


Sady kol léto/zima:

Uložení dvou sad:

Sada 1 (léto):
Adaptation → Ch 20: 1
Learn sensors

Sada 2 (zima):
Adaptation → Ch 20: 2
Learn sensors

Přepínání sad:

Adaptation → Ch 21
Value: 1 (léto) nebo 2 (zima)
Okamžité přepnutí

Známé problémy Phaeton TPMS:

Kompatibilita senzorů:

Kalibrace po výměně:

Basic Settings → Group 002
Nastavit správný tlak
Potvrdit hodnoty
Reset adaptací

Deaktivace systému:

Coding → 0000000
Vypne TPMS kompletně
Varování v MFI zůstane
Není doporučeno

Test komunikace:

Measuring Blocks → Group 005
RF signal strength
>-80 dBm OK
<-90 dBm slabý

Údržba systému:

• Kontrola baterií senzorů každé 2 roky
• Výměna ventilků při přezouvání
• Kalibrace po každé výměně kol
• Update software při servisu
• Kontrola antény v jednotce

Náhradní díly OEM:

• 3D0907273D - Řídící jednotka
• 3D0907275D - Senzor tlaku
• 3D0907275 - Sada 4 senzorů
• N90974501 - Ventilky
• WHT000856 - Těsnění ventilků
• 3D0035577 - Anténa (interní)

Servisní informace:

• Životnost senzoru: 7-10 let
• Životnost baterie: 150.000 km
• Pracovní teplota: -40 až +120°C
• Přesnost měření: ±0.1 bar
• Interval měření: 54 sekund (jízda)
• Interval měření: 15 minut (stání)
