Řídicí jednotka motoru 038906018 - ECU pro 1.9 TDI PD (Pumpe-Düse) motory VAG

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 038906018 je řídicí jednotka motoru (Motorsteuergerät) pro 1.9 TDI PD (Pumpe-Düse) dieselové motory používané ve vozidlech VW Group od roku 1998. Tato ECU řídí vstřikovací systém PD, turbodmychadlo, EGR ventil, žhavení a kompletní management motoru s technologií jednotkových vstřikovačů.

Klíčové údaje:

• 🏭 Výrobce: Bosch pro VW Group
• ⚙️ Typ jednotky: EDC15P/EDC15P+ (Engine Diesel Control)
• 📅 Období výroby: 1998-2010
• 💡 Kódy motorů: AJM, ATD, AXR, ASZ, AVF, AWX, AVB, BKC, BXE
• 🔐 Označení: J248 - Řídicí jednotka dieselového motoru
• 📍 Umístění: Motorový prostor (na motoru nebo u baterie)
• 🔧 Výkon: 90-130 HP (66-96 kW)
• 🚗 Modely: Golf IV/V, Passat B5/B5.5, A4 B6/B7, Octavia I/II, Leon Mk1

✅ HLAVNÍ FUNKCE

Jednotka 038906018 řídí: • Vstřikovací systém Pumpe-Düse (jednotkové vstřikovače)
• Turbodmychadlo s variabilní geometrií (VNT)
• EGR systém (recirkulace výfukových plynů)
• Žhavicí systém a relé žhavení
• Lambda regulace (pokud je sonda)
• Imobilizér třetí generace
• Diagnostika OBD2/EOBD
• Komunikace s automatickou převodovkou

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (9-16V)
• Provozní odběr: 3-8A
• Výstupní proud vstřikovače: až 20A špičkově
• Pracovní teplota: -40°C až +125°C
• Krytí: IP69K
• EMC: Úroveň 4

Hardware specifikace:

• Procesor: Infineon C167 (16-bit)
• Frekvence: 40 MHz
• RAM: 32 KB
• Flash paměť: 512 KB - 1 MB
• EEPROM: 8-16 KB
• A/D převodníky: 16 kanálů (10-bit)
• Výstupní drivers: 4x PD + další
• Konektory: 2x 60-pin nebo 3x 40-pin

Vstřikovací systém:

• Typ: Pumpe-Düse (jednotkové vstřikovače)
• Vstřikovací tlak: až 2050 bar
• Předvstřik: 1-2x
• Hlavní vstřik: variabilní
• Dovstřik: 0-2x (dle verze)
• Časování: přesnost 0.1° klikového hřídele
• Korekce: cylindr-selektivní

🚗 KOMPATIBILNÍ MOTORY A VOZIDLA

Verze jednotky a motory:

Použití ve vozidlech:

Volkswagen: • Golf IV - 1.9 TDI (90-130 HP)
• Golf V - 1.9 TDI (90-105 HP)
• Bora - 1.9 TDI (90-130 HP)
• Passat B5/B5.5 - 1.9 TDI (100-130 HP)
• Polo 9N - 1.9 TDI (100 HP)
• Touran - 1.9 TDI (90-105 HP)
• Caddy - 1.9 TDI (75-105 HP)
• Transporter T5 - 1.9 TDI (85-105 HP)

Audi: • A3 8L/8P - 1.9 TDI (90-130 HP)
• A4 B5/B6/B7 - 1.9 TDI (100-130 HP)
• A6 C5 - 1.9 TDI (110-130 HP)

Škoda: • Octavia I - 1.9 TDI (90-130 HP)
• Octavia II - 1.9 TDI (105 HP)
• Fabia I - 1.9 TDI (100 HP)
• Superb I - 1.9 TDI (100-130 HP)

Seat: • Leon Mk1 - 1.9 TDI (90-130 HP)
• Toledo II - 1.9 TDI (90-130 HP)
• Ibiza 6L - 1.9 TDI (100-130 HP)
• Alhambra - 1.9 TDI (90-130 HP)

⚡ FUNKCE JEDNOTKY

1. Řízení vstřikování:

• Pumpe-Düse control - řízení PD vstřikovačů
• Injection timing - časování vstřiku
• Injection quantity - množství paliva
• Pilot injection - předvstřik (1-2x)
• Main injection - hlavní vstřik
• Post injection - dovstřik (regenerace)
• IQ adjustment - korekce množství
• Cylinder balancing - vyrovnání válců

2. Řízení turbodmychadla:

• VNT control - variabilní geometrie
• Boost pressure - plnicí tlak
• N75 valve - řízení podtlaku
• Overboost - krátkodobý přeplňování
• Boost limitation - omezení tlaku
• Altitude compensation - výšková korekce
• Temperature protection - tepelná ochrana
• Surge protection - ochrana proti pumpáži

3. EGR systém:

• EGR valve control - řízení ventilu
• EGR rate - míra recirkulace
• EGR cooler - chlazení EGR (pokud je)
• MAF correction - korekce dle MAF
• Temperature control - teplotní řízení
• Diagnostic - diagnostika EGR
• Emergency mode - nouzový režim
• Cleaning cycles - čisticí cykly

4. Žhavicí systém:

• Glow plug control - řízení žhavení
• Pre-glow - předžhavení
• Start glow - startovací žhavení
• Post-glow - dožhavování
• Temperature dependent - dle teploty
• Glow plug check - kontrola svíček
• Current monitoring - sledování proudu
• J179 relay - řízení relé žhavení

5. Emisní systémy:

• Lambda control - lambda regulace
• DPF regeneration - regenerace DPF (pokud je)
• OBD2 compliance - shoda s OBD2
• Emission monitoring - sledování emisí
• Catalyst protection - ochrana katalyzátoru
• Misfire detection - detekce vynechávání
• Fuel quality - adaptace na palivo
• AdBlue - ne (až od Euro 5)

6. Diagnostické funkce:

• Self-diagnosis - autodiagnostika
• DTC storage - ukládání chyb
• Freeze frame - zmrazený snímek
• Readiness codes - kódy připravenosti
• Live data - živá data
• Actuator tests - testy akčních členů
• Compression test - kompresní test
• Injector coding - kódování vstřikovačů

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

VCDS/VAG-COM přístup:

VCDS IDENTIFIKACE:

Address 01: Engine       Labels: 038-906-018-AXR.lbl
Part No SW: 038 906 018 CG    HW: 038 906 018 CG
Component: 1,9l R4 EDC G000SG  5948
Coding: 00002
Shop #: WSC 06314 000 00000
VCID: 3468BCD0E2F43A58

4 Faults Found:
00546 - Intake Manifold Flap Position Sensor (G336)
        16-10 - Signal Outside Specifications - Intermittent
00575 - Intake Manifold Pressure Sensor (G71)
        29-10 - Short to Ground - Intermittent
00768 - Random/Multiple Cylinder Misfire Detected
        35-10 - - Intermittent
01039 - Coolant Temperature Sensor (G62)
        30-10 - Open or Short to Plus - Intermittent

Login kódy:

PŘIHLAŠOVACÍ KÓDY:

Základní funkce: 12233
Imobilizér: 01256
Výkonové úpravy: 11463
DPF funkce: 26847
EGR deaktivace: 06695
Servisní režim: 40168

Kódování (5 číslic):

KÓDOVÁNÍ 038906018:

00000 = Manuální převodovka, bez klimatizace
00001 = Automatická převodovka, bez klimatizace
00002 = Manuální převodovka, s klimatizací
00003 = Automatická převodovka, s klimatizací
00004 = 4x4 (4Motion), manuál, bez klimatizace
00005 = 4x4 (4Motion), automat, bez klimatizace
00006 = 4x4 (4Motion), manuál, s klimatizací
00007 = 4x4 (4Motion), automat, s klimatizací

Adaptační kanály:

⚠️ ČASTÉ ZÁVADY

Typické problémy:

Diagnostické kódy (DTC):

ČASTÉ KÓDY 038906018:

00533 - Idle Speed Regulation
        16-10 - Control Limit Surpassed
        → Regulace volnoběhu

00544 - Maximum Engine Speed Exceeded
        35-00 - -
        → Překročeny max. otáčky

00546 - Intake Manifold Flap (Bank 1)
        → Klapka sání

00575 - Intake Manifold Pressure Sensor (G71)
        → MAP senzor

00665 - Boost Pressure Regulation
        17-10 - Control Difference
        → Regulace plnicího tlaku

00768 - Random/Multiple Cylinder Misfire Detected
        → Vynechávání

01039 - Coolant Temperature Sensor (G62)
        → Teplotní čidlo

01087 - Basic Setting Not Performed
        → Základní nastavení

01155 - Clutch Pedal Switch (F36)
        → Spínač spojky

01259 - Fuel Pump Relay (J17)
        → Relé palivového čerpadla

01260 - Glow Plug Relay (J52)
        → Relé žhavení

01314 - Engine Control Module
        013 - Check DTC Memory
        → Chyba v ECU

16487 - Mass Air Flow Sensor (G70)
        P0103 - Signal too High
        → MAF senzor

16490 - Manifold Absolute Pressure Sensor (G71)
        P0106 - Implausible Signal
        → MAP senzor

16575 - Fuel Injector for Cylinder 1 (N30)
        P0201 - Circuit Malfunction
        → Vstřikovač válec 1

16622 - Manifold Pressure/Boost Sensor (G31)
        P0238 - Signal too High
        → Senzor plnicího tlaku

16683 - Random/Multiple Cylinder Misfire Detected
        P0300 - 35-00
        → Vícenásobné vynechávání

16785 - EGR System
        P0401 - Insufficient Flow
        → Nedostatečný průtok EGR

16795 - Secondary Air Injection System
        P0411 - Incorrect Flow
        → Sekundární vzduch

17057 - Cylinder 1 Glow Plug Circuit (Q10)
        P0671 - Open Circuit
        → Žhavicí svíčka válec 1

17964 - Charge Pressure Control
        P1556 - Negative Deviation
        → Podtlak turba

18010 - Power Supply Terminal 30
        P1602 - Voltage too Low
        → Nízké napětí

💡 POSTUPY

Výměna ECU jednotky:

VÝMĚNA 038906018:

PŘÍPRAVA:
1. Diagnostika:
   - Uložit měřené hodnoty
   - Zkopírovat kódování
   - Zapsat login kód
   - Backup imobilizéru

2. Nářadí:
   - VCDS/VAG-COM
   - T25, T30 Torx
   - 10mm klíč

DEMONTÁŽ:
1. Odpojit baterii (-)
2. Počkat 5 minut
3. Lokace ECU:
   - Motorový prostor
   - U baterie nebo na motoru
4. Odpojit:
   - 2x 60-pin konektor
   - nebo 3x 40-pin
5. Vyšroubovat:
   - 4x T25/T30
6. Vyjmout ECU

MONTÁŽ:
1. Nová/opravená ECU
2. Zkontrolovat HW číslo!
3. Zapojit konektory
4. Přišroubovat ECU
5. Připojit baterii

PROGRAMOVÁNÍ:
1. Zapnout zapalování
2. VCDS:
   [01 - Engine]

3. [11 - Login]
   Code: 01256 (imobilizér)

4. [10 - Adaptation]
   Channel 50: Přiřazení imobilizéru

5. [07 - Coding]
   Zadat správný kód (00002)

6. [04 - Basic Settings]
   Group 000: Start
   Počkat 30 sekund

7. Adaptace:
   Channel 00: Reset všech adaptací
   Channel 01: Korekce množství
   Channel 02: Volnoběh
   Channel 03: EGR

8. Test motoru:
   - Start za studena
   - Volnoběh stabilní
   - Akcelerace plynulá
   - Plný výkon OK

9. [05 - Clear DTCs]

10. Zkušební jízda:
    - Min. 20 km
    - Různé režimy
    - Kontrola parametrů

Čištění EGR bez demontáže:

ČIŠTĚNÍ EGR:

1. Motor zahřátý na 80°C
2. VCDS:
   [01 - Engine]
   [04 - Basic Settings]
   Group 008: EGR test

3. Spustit test
4. EGR se otevře/zavře 10x
5. Pomáhá uvolnit karbonové usazeniny

CHEMICKÉ ČIŠTĚNÍ:
1. Přípravek do sání
2. Motor běží 2000 ot/min
3. Postupně vstřikovat
4. 15 minut provozu
5. Test EGR funkce

📊 MĚŘICÍ BLOKY VCDS

MVB pro 038906018:

MVB 001: Základní
1: Otáčky (ot/min)
2: Množství vstřiku (mg/zdvih)
3: Časování vstřiku (°BTDC)
4: Teplota chladicí kapaliny (°C)

MVB 002: Volnoběh
1: Otáčky (ot/min)
2: Požadované otáčky
3: Poloha AC (on/off)
4: Teplota paliva (°C)

MVB 003: EGR systém
1: MAF skutečný (mg/zdvih)
2: MAF požadovaný (mg/zdvih)
3: EGR duty cycle (%)
4: EGR status

MVB 004: Vstřikování
1: Začátek vstřiku (°BTDC)
2: Délka vstřiku (ms)
3: Synchronizace
4: Teplota motoru (°C)

MVB 005: Startovací hodnoty
1: Otáčky (ot/min)
2: Startovací množství (mg/zdvih)
3: Teplota (°C)
4: Napětí baterie (V)

MVB 006: Teploty
1: Teplota paliva (°C)
2: Teplota oleje (°C)
3: Teplota nasávaného vzduchu (°C)
4: Teplota chladicí kapaliny (°C)

MVB 008: Omezení výkonu
1: Omezení momentu (%)
2: Omezení kouře (%)
3: Omezení EGR (%)
4: Status DPF

MVB 010: Tlaky
1: Atmosférický tlak (mbar)
2: Plnicí tlak skutečný (mbar)
3: Plnicí tlak požadovaný (mbar)
4: Poloha VNT (%)

MVB 011: Turbo
1: Plnicí tlak (mbar)
2: Požadovaný tlak (mbar)
3: N75 duty cycle (%)
4: Barometrický tlak (mbar)

MVB 013: Korekce vstřiku 1-2
1: Válec 1 (mg/zdvih)
2: Válec 2 (mg/zdvih)
3: Aktivní
4: Specifikace OK

MVB 014: Korekce vstřiku 3-4
1: Válec 3 (mg/zdvih)
2: Válec 4 (mg/zdvih)
3: Aktivní
4: Specifikace OK

📈 CENY A DOSTUPNOST (2024)

Ceny jednotky:

Servisní náklady:

🔍 IDENTIFIKACE

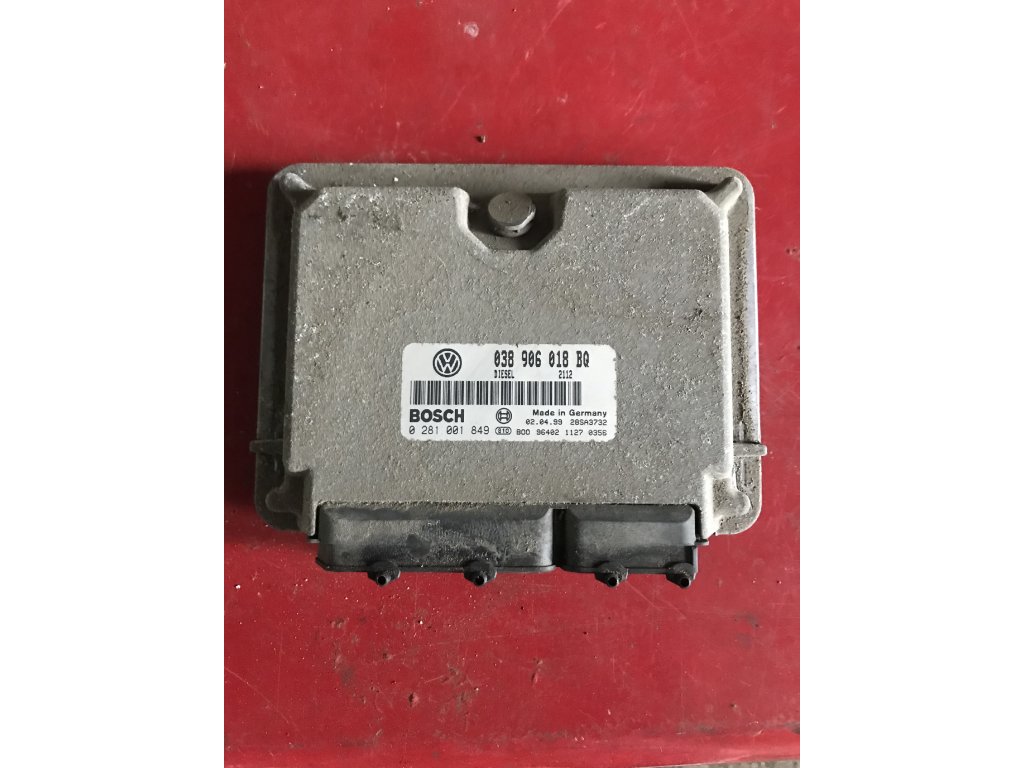

Jak poznat 038906018:

Fyzická identifikace: • Štítek: 038906018 + suffix
• Bosch číslo: 0281001XXX
• Označení: EDC15P nebo EDC15P+
• Umístění: Motorový prostor
• Konektory: 2x60 nebo 3x40 pin
• Velikost: 200x150x50mm
• Chlazení: Pasivní žebrování

Software identifikace: • VAG-COM Address: 01
• Component: EDC15P nebo G000SG
• Engine code: Zobrazí se v komponentě

🛡️ VÝHODY A NEVÝHODY

Výhody:

• ✅ Spolehlivost - osvědčená Bosch EDC15
• ✅ Dostupnost - běžné díly
• ✅ Opravitelnost - lze repasovat
• ✅ Tuning - velký potenciál
• ✅ Diagnostika - jednoduchá

Nevýhody:

• ❌ PD vstřikovače - drahé opravy
• ❌ Citlivost na palivo - kvalita důležitá
• ❌ Hlučnost - typická pro PD
• ❌ Vibrace - vyšší než CR
• ❌ Spotřeba - vyšší než novější CR

🎯 ZÁVĚREČNÉ HODNOCENÍ

Celkový verdikt:

ECU 038906018 je spolehlivá řídicí jednotka pro legendární 1.9 TDI PD motory. Nabízí dobrou kombinaci výkonu, spolehlivosti a ekonomiky. Vyžaduje pravidelnou údržbu, zejména vstřikovačů a turba.

Doporučení:

• ✅ Pro motory: 1.9 TDI PD (AJM-BXE)
• ✅ Spolehlivost: Velmi dobrá
• ✅ Výkon: 90-130 HP
• 🔧 Servis: Středně náročný
• 💰 Provoz: Ekonomický

Hodnocení:

⭐⭐⭐⭐ 8.5/10 • Funkčnost: 9/10
• Spolehlivost: 9/10
• Cena: 8/10
• Dostupnost: 9/10
• Servis: 7/10

📝 DŮLEŽITÉ POZNÁMKY

Před nákupem:

• Ověřit přesné HW/SW číslo
• Kontrola kompatibility s motorem
• Test vstřikovačů před výměnou ECU
• Připravit login kódy

Časté problémy 1.9 TDI:

• PD vstřikovače - opotřebení vačky
• Setrvačník - vibrace dvouhmoty
• Turbo - zaseknutá geometrie VNT
• EGR ventil - zanešení karbony

Tipy pro údržbu:

• Kvalitní motorový olej VW 505.01
• Čištění sání každých 60.000 km
• Kontrola vstřikovačů po 150.000 km
• Výměna rozvodů po 90.000 km
