Řídící jednotka motoru S110030054

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

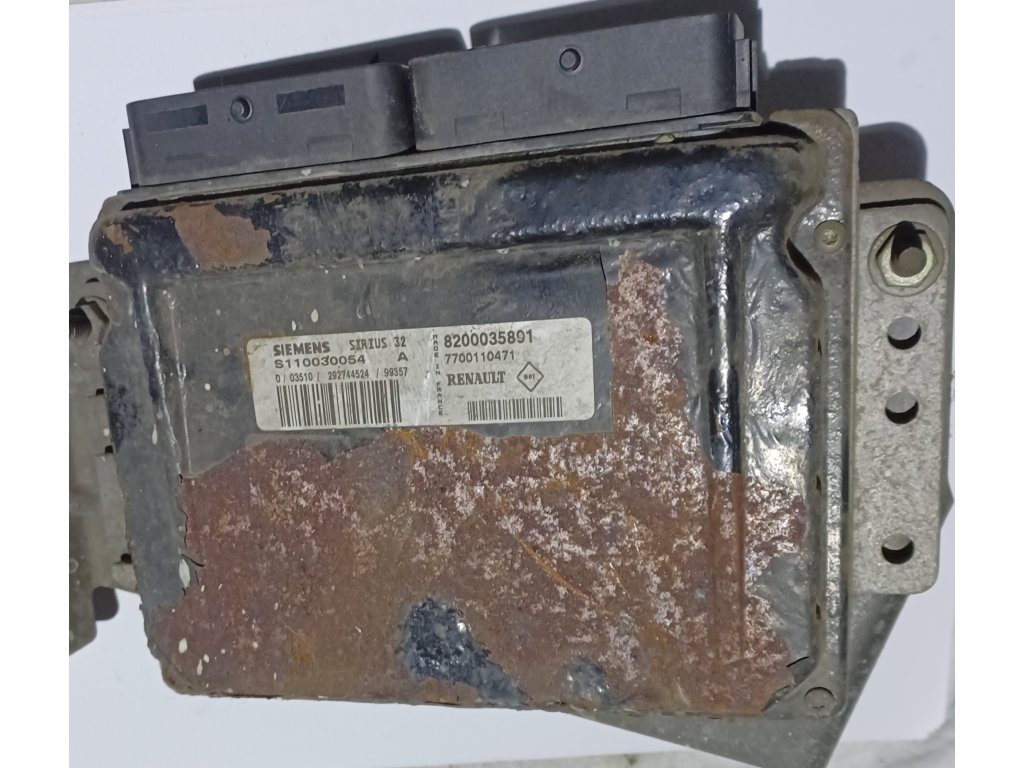

 Řídící jednotka S110030054 s OEM čísly 8200035891 a 77001101471 je ECU (Engine Control Unit) vyráběná pro koncern Renault pro řízení benzínových motorů v modelech Renault a Dacia.

Klíčové údaje:

• 🏭 Výrobce: Siemens/Continental pro Renault
• ⚙️ Typ systému: Sirius 32 / EMS 3132
• 📅 Období výroby: 2000-2010
• 🚗 Funkce: Řízení motoru a emisí

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití - Renault:

• Clio II 1.2 16V (D4F)
• Kangoo I 1.2 16V
• Thalia/Symbol 1.2 16V
• Twingo II 1.2 16V
• Modus 1.2 16V

Použití - Dacia:

• Logan I 1.2 16V (D4F)
• Sandero I 1.2 16V
• Logan MCV 1.2 16V
• Logan VAN 1.2 16V

Kompatibilní motory:

• D4F 712 - 55kW/75k
• D4F 732 - 55kW/75k
• D4F 740 - 55kW/75k
• D4F 764 - 55kW/75k

⚡ FUNKCE MODULU

Hlavní funkce jednotky S110030054:

1. Řízení vstřikování:

• 🔹 Sekvenční vícebodové vstřikování
• 🔹 Korekce podle lambda sondy
• 🔹 Adaptace paliva (LTFT/STFT)
• 🔹 Řízení volnoběhu
• 🔹 Cut-off při brzdění motorem

2. Řízení zapalování:

• 🔹 Statické zapalování (DIS)
• 🔹 Adaptivní předstih
• 🔹 Klepání - detekce a korekce
• 🔹 Jednotlivé cívky na válec
• 🔹 Dwell time kontrola

3. Emisní systémy:

• 🔹 EOBD/Euro 4 kompatibilní
• 🔹 Řízení EGR ventilu
• 🔹 EVAP systém
• 🔹 Katalyzátor monitoring
• 🔹 Lambda regulace

4. Další funkce:

• 🔹 Elektronická škrticí klapka
• 🔹 Imobilizér integrace
• 🔹 Klimatizace - řízení kompresoru
• 🔹 Variabilní časování (pokud je)
• 🔹 Diagnostika OBD2

🔄 VERZE SYSTÉMU

✨ Varianty jednotky S110030054:

🛠️ DIAGNOSTIKA A SERVIS

Diagnostické nástroje:

• ✅ Renault CAN Clip - plná podpora
• ✅ Delphi DS150E - základní funkce
• ✅ Launch X431 - rozšířená diagnostika
• ✅ ELM327 - čtení chyb OBD2

Diagnostické konektory:

• 🎯 OBD2 konektor - 16 pin
• 🎯 K-Line - pin 7
• 🎯 CAN-H - pin 6
• 🎯 CAN-L - pin 14

Živá data - důležité parametry:

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou S110030054:

• VIRGIN jednotka vyžaduje naprogramování
• Nutné přiřazení k imobilizéru (UCH)
• Po výměně nutná adaptace škrticí klapky
• Minimální napětí baterie 12V při programování

💡 INSTALACE A PROGRAMOVÁNÍ

Postup výměny jednotky:

1. Příprava:

   • Baterie nabitá (min. 12.5V)
   • CAN Clip připraven
   • Kód imobilizéru k dispozici
   • Motor studený

2. Demontáž:

   • Odpojit baterii (- pól)
   • ECU v motorovém prostoru
   • Odpojit 3 konektory (šedý 48pin, černý 32pin, hnědý 32pin)
   • Vyšroubovat 3x šroub M6

3. Montáž nové jednotky:

   • Zkontrolovat číslo dílu S110030054
   • Namontovat jednotku
   • Připojit konektory (správné pořadí!)
   • Připojit baterii

4. Programování CAN Clip:



   Kopírovat

   1. Připojení k UCH
   2. Zadání ISK kódu
   3. Učení ECU k imobilizéru
   4. Konfigurace vstřikovačů
   5. Reset adaptací


Adaptace po výměně:

Programování imobilizéru:

1. Získání ISK kódu:



   Kopírovat

   UCH → Security access
   Zadání kódu z karty vozidla
   Nebo kalkulace z VIN


2. Párování ECU:



   Kopírovat

   UCH → Učení ECU
   Automatická synchronizace
   Test startování


Parametry motoru D4F:

Reset adaptací:

Škrticí klapka:

1. Zapalování ON (motor OFF)
2. Čekat 90 sekund
3. Zapalování OFF
4. Čekat 10 sekund
5. Nastartovat motor

Fuel trim reset:

CAN Clip → Motor → Adaptace
→ Reset LTFT
→ Reset STFT
→ Potvrdit

Diagnostické módy:

Speciální funkce Renault/Dacia:

Režim After Sales:

• Aktivace po opravě
• Reset počítadel údržby
• Kalibrace senzorů

Economy mode:

• Omezení výkonu
• Úsporné mapování
• Pro Logan VAN

Známé problémy S110030054:

Modifikace a tuning:

Možnosti úprav:

• Odstranění omezovače
• Optimalizace map
• Posunutí volnoběhu
• Vypnutí EGR

⚠️ VAROVÁNÍ:

• Úpravy = ztráta záruky
• Možné problémy s emisemi
• Nutná profesionální kalibrace

Údržba a prevence:

• Čištění konektorů
• Kontrola uzemnění (G30, G40)
• Kvalitní palivo (min. 95 oktanů)
• Pravidelná výměna filtrů
• Kontrola cívek zapalování

Náhradní díly:

• S110030054 - ECU jednotka
• 8200035891 - Alternativní číslo
• 77001101471 - Renault číslo
• 8200765016 - Snímač klikové hřídele
• 8200052063 - Škrticí klapka
