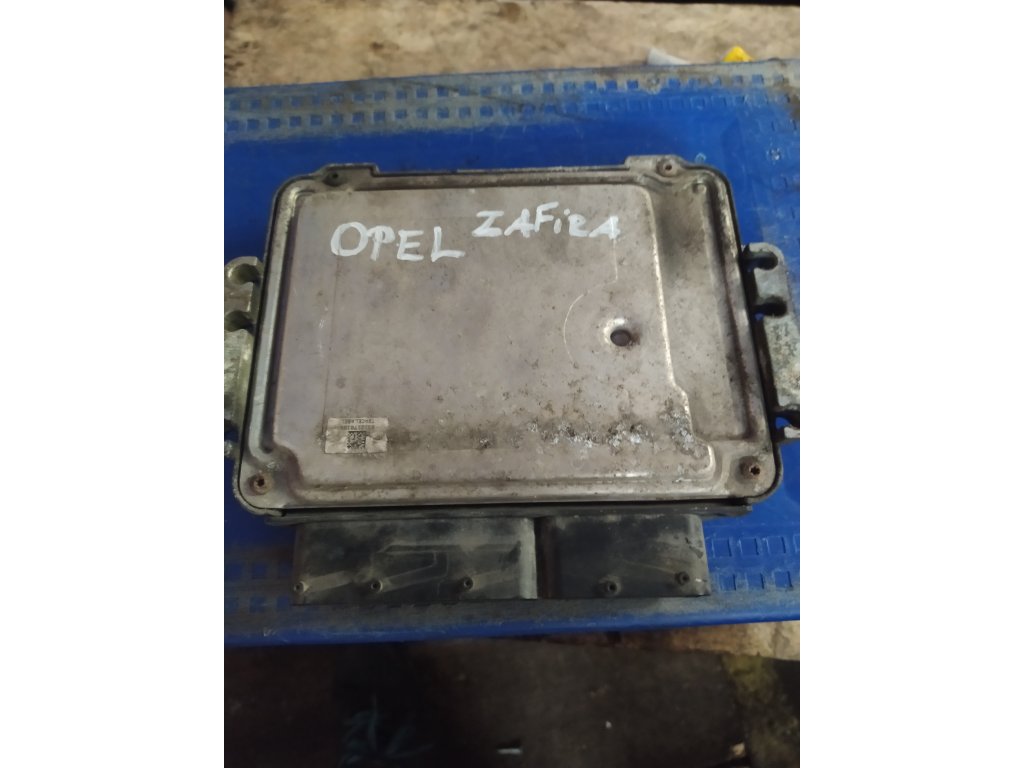

Řídicí jednotka motoru 0281012549 - Bosch EDC16C9 pro Opel Zafira B 1.9 CDTI (2005-2011)

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 0281012549 je řídicí jednotka motoru ECU (Engine Control Unit) typu Bosch EDC16C9 používaná ve vozidlech Opel Zafira B a dalších modelech GM/Opel s dieselovými motory 1.9 CDTI o výkonu 100-150 HP od roku 2005. Tato jednotka řídí Common Rail vstřikování, turbodmychadlo s variabilní geometrií, EGR ventil, DPF filtr (některé verze), předehřev, imobilizér a komunikuje přes CAN-Bus. EDC16C9 představuje moderní systém řízení dieselových motorů s Common Rail.

Klíčové údaje:

• 🏭 Výrobce: Robert Bosch GmbH
• ⚙️ Typ jednotky: EDC16C9 (Electronic Diesel Control)
• 📅 Období výroby: 2005-2011
• 💡 Generace: EDC16 pro Common Rail
• 🔐 Označení: ECU/Motorsteuergerät
• 📍 Umístění: Motorový prostor (ECU box)
• 🔧 Komunikace: CAN-Bus High Speed
• 🚗 Motor: 1.9 CDTI 100-150 HP

✅ VERZE A VARIANTY

Specifikace 0281012549:

Přehled verzí pro Opel/GM:

Kompatibilní motory 1.9 CDTI:

🚗 KOMPATIBILNÍ VOZIDLA - DETAILNÍ SEZNAM

Opel/Vauxhall:

Zafira B (2005-2011): • 1.9 CDTI 100 HP - Z19DTL (2005-2008)
• 1.9 CDTI 120 HP - Z19DT/Z19DTJ (2005-2011)
• 1.9 CDTI 150 HP - Z19DTH/A19DTH (2005-2011)
• Výbavy: Essentia, Enjoy, Cosmo
• 7 míst - rodinné MPV

Astra H (2004-2010): • 1.9 CDTI 100 HP - Z19DTL
• 1.9 CDTI 120 HP - Z19DT
• 1.9 CDTI 150 HP - Z19DTH
• Karoserie: Hatchback, Caravan, GTC

Vectra C (2005-2008): • 1.9 CDTI 120 HP - Z19DT
• 1.9 CDTI 150 HP - Z19DTH
• Sedan/Caravan - obě karoserie

Signum (2005-2008): • 1.9 CDTI 120 HP - Z19DT
• 1.9 CDTI 150 HP - Z19DTH
• Luxusní liftback

Saab:

9-3 (2004-2011): • 1.9 TiD 120 HP - Z19DT
• 1.9 TiD 150 HP - Z19DTH
• Sedan/SportCombi/Cabrio

9-5 (2005-2009): • 1.9 TiD 150 HP - Z19DTH
• Sedan/Wagon

Fiat/Alfa Romeo:

Některé modely s motory GM: • Fiat Croma - 1.9 Multijet (Z19DTH)
• Alfa Romeo 159 - 1.9 JTDm (939A2.000)
• Spolupráce GM-Fiat - sdílené motory

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (9-16V)
• Klidový odběr: < 1 mA
• Provozní odběr: 5-25A
• Pracovní teplota: -40°C až +85°C
• Maximální otáčky: 5500 RPM
• Vstřikovací tlak: až 1600 bar
• Předehřev: až 11V/15s

Hardware specifikace EDC16C9:

Konektory jednotky:

• Konektor A (60-pin): Senzory a napájení
• Konektor B (34-pin): Aktuátory a CAN
• Celkem: 94 pinů

Vstupní signály:

Výstupní signály:

⚡ FUNKCE SYSTÉMU

1. Common Rail systém:

Vysokotlaké vstřikování: • Denso/Bosch Common Rail - dle verze
• Tlak paliva: 250-1600 bar
• Vícenásobný vstřik: až 5x za cyklus
• Pilot injection: 1-2x předvstřik
• Main injection: hlavní vstřik
• Post injection: dovstřik (DPF/katalyzátor)
• Přesnost: ±1 mg/zdvih

Regulace tlaku: • Vysokotlaké čerpadlo CP1/CP3
• Regulační ventil DRV/MPROP
• Closed loop - zpětná vazba senzoru
• Pressure limiter - pojistný ventil

2. Řízení turbodmychadla:

VNT turbo (Garrett GT1749V): • Variabilní geometrie - nastavitelné lopatky
• Vakuové ovládání - N75 ventil
• Elektrické ovládání - REA aktuátor (150HP)
• Boost pressure: 0.9-2.2 bar
• Overboost: krátkodobě 2.4 bar
• Ochrana: teplotní a tlakové limity

3. Emisní systémy:

EGR systém: • Chlazený EGR - výměník tepla
• EGR rate: až 60%
• Elektromotorický ventil - přesné řízení
• Bypass ventil - rychlé zahřátí
• NOx redukce: až 50%

DPF filtr (Euro 4/5): • Pasivní regenerace: 350-500°C
• Aktivní regenerace: 600-650°C
• Eolys/FAP aditiv - některé verze
• Diferenční tlak - monitoring
• Service interval: 120.000 km

Swirl klapky: • Zlepšení víření - nízké otáčky
• Snížení emisí - studený start
• Deaktivace: nad 2000 RPM

4. Diagnostické funkce:

OBD-II/EOBD: • ISO 15765 CAN - protokol
• 500 kbit/s - rychlost
• DTC paměť: až 200 kódů
• Freeze frame: 10 snímků
• Readiness: 8 monitorů

Adaptační hodnoty: • Injector coding - IMA kódy
• Rail pressure - offset
• MAF adaptation - korekce
• EGR adaptation - poloha
• DPF saturation - zanesení

5. Imobilizér:

Opel Immobilizer: • Transponder - ID48 čip
• BCM komunikace - přes CAN
• Rolling code - měnící se kód
• 32-bit šifrování
• Security code - 4 číslice

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Op-Com/Tech2 diagnostika:

OP-COM DIAGNOSTIKA EDC16C9:

Připojení:
- OBD-II port (16-pin)
- Engine → Diesel
- Z19DTH 150HP

Identifikace:
Engine ECU →
Part No: 0281012549
Opel No: 55204597
Software: 1037389876
Hardware: EDC16C9
Programming Date: 12.05.2008

Fault Codes (DTC):
P0087 - Fuel Rail Pressure Too Low
P0234 - Turbocharger Overboost Condition
P0401 - EGR Flow Insufficient
P1901 - Injector 1 Circuit Malfunction
P2002 - DPF Efficiency Below Threshold

Live Data:
Engine Speed: 850 RPM
Rail Pressure: 280 bar
Boost Pressure: 1010 mbar
MAF: 18.5 g/s
Coolant Temp: 88°C
EGR Position: 15%
DPF Soot: 28 g
DPF Regen Status: Not Active

Injector Coding (IMA):
Cylinder 1: 4A5B6C7D
Cylinder 2: 5B6C7D8E
Cylinder 3: 6C7D8E9F
Cylinder 4: 7D8E9FA0

Programování jednotky:

PROGRAMOVÁNÍ EDC16C9:

POŽADAVKY:
- Tech2 nebo MDI
- TIS2000/SPS
- Stabilní napájení
- Security code

POSTUP SPS:
1. Připojit Tech2/MDI
2. Spustit TIS2000
3. Service Programming
4. Vybrat vozidlo:
   - VIN zadejte
   - Nebo manuálně
5. Request Info
6. Stáhnout kalibraci
7. Program ECU:
   - Zapalování ON
   - Motor OFF
   - Sledovat pokyny
8. Čas: 10-20 minut
9. Clear DTCs
10. Adaptace

SECURITY ACCESS:
1. Op-Com → Settings
2. Security Access
3. Seed: přečíst
4. Key: vypočítat
5. Unlock ECU

DPF regenerace:

DPF REGENERACE:

PODMÍNKY:
- Motor zahřátý >70°C
- Palivo >1/4 nádrže
- Žádné kritické DTC
- Soot < 45g

STATICKÁ REGENERACE:
1. Op-Com → Engine
2. Output Controls
3. DPF Regeneration
4. Start Regeneration
5. Motor 2000 RPM
6. Držet 20-30 minut
7. Teplota DPF >600°C
8. Auto ukončení

DYNAMICKÁ REGENERACE:
1. Zahřát motor
2. Jízda:
   - Konstantně 60+ km/h
   - 2500+ RPM
   - 15-20 minut
3. Regenerace automatická

RESET DPF:
1. Special Functions
2. DPF Reset
3. New DPF? → Yes
4. Reset counters
5. Clear adaptations

Kódování vstřikovačů:

INJECTOR CODING (IMA):

DŮVOD:
- Výměna vstřikovače
- Nerovnoměrný chod
- Korekce množství

POSTUP:
1. Op-Com → Engine
2. Programming
3. Injector Coding
4. Vybrat válec (1-4)
5. Zadat IMA kód:
   - 8 znaků
   - Ze vstřikovače
   - Alfanumerický
6. Program
7. Opakovat pro všechny
8. Test chodu

IMA KÓD LOKACE:
- Na těle vstřikovače
- QR kód nebo text
- Např: 4A5B6C7D

⚠️ ČASTÉ ZÁVADY

Typické problémy 0281012549:

Specifické problémy EDC16C9:

ZNÁMÉ PROBLÉMY:

1. VYSOKOTLAKÉ ČERPADLO:
- CP1H opotřebení
- Kovové třísky
- Zničí vstřikovače!
- Kontrola filtru
- Výměna 15.000-25.000 Kč

2. VSTŘIKOVAČE DENSO:
- Zpětný průtok vysoký
- Černý kouř
- Těžký start
- Test průtoků
- Repase 8.000-15.000 Kč

3. EGR CHLADIČ:
- Praskliny
- Únik chladicí kapaliny
- Bílý kouř
- Mísení voda/výfuk
- Výměna 8.000-15.000 Kč

4. TURBO AKTUÁTOR:
- REA motor (150HP)
- Zadření/opotřebení
- P0234/P0299
- Kalibrace/výměna
- 5.000-12.000 Kč

5. DPF PROBLÉM:
- Rychlé zanášení
- Olej ve výfuku
- Časté regenerace
- Zvýšená spotřeba
- Čištění/DPF OFF

6. SWIRL MOTOR:
- Plastové převody
- Zuby ulámané
- Kód P2015
- Výměna/delete
- 3.000-8.000 Kč

💡 POSTUPY OPRAV

Výměna ECU jednotky:

VÝMĚNA EDC16C9:

⚠️ DŮLEŽITÉ:
- Nutné programování!
- Security code
- IMA kódy vstřikovačů
- Tech2/MDI potřeba

DEMONTÁŽ:
1. Baterie odpojit (-)
2. Čekat 5 minut
3. ECU lokace:
   - Levá strana motoru
   - U baterie
   - Plastový kryt
4. Konektory:
   - 2x konektor
   - Páčky zmáčknout
5. ECU vyjmout:
   - 3x matice M6

MONTÁŽ NOVÉ:
1. ECU instalovat
2. Konektory připojit
3. Baterie připojit

PROGRAMOVÁNÍ:
1. Tech2/MDI připojit
2. SPS Programming
3. Stáhnout software
4. Program ECU
5. 15-20 minut
6. Clear DTCs

ADAPTACE:
1. Security Access
2. Injector Coding
3. Všechny IMA kódy
4. Reset adaptations
5. Test drive

Čištění EGR ventilu:

EGR ČIŠTĚNÍ:

DEMONTÁŽ:
1. Motor vychladlý
2. Baterie odpojit
3. EGR přístup:
   - Přední část motoru
   - Hadice chladiče odpojit
4. Konektor odpojit
5. EGR demontáž:
   - 4x šroub M8
   - Opatrně vyjmout

ČIŠTĚNÍ:
1. Mechanické:
   - Škrabka/kartáč
   - Karbon odstranit
2. Chemické:
   - EGR cleaner
   - Namočit 2 hodiny
3. Propláchnout
4. Vysušit

KONTROLA:
1. Motor ventilu:
   - Musí chodit volně
   - 12V test
2. Těsnění:
   - Vyměnit!

MONTÁŽ:
1. Nové těsnění
2. Moment 25 Nm
3. Vše zapojit
4. Adaptace Op-Com

ALTERNATIVA:
- EGR OFF software
- Zaslepení plechem
- 3.000-6.000 Kč

DPF čištění:

DPF ČIŠTĚNÍ:

CHEMICKÉ ČIŠTĚNÍ:
1. DPF cleaner:
   - Před kat vstříknout
   - 400ml roztok
2. Motor zahřát
3. Regenerace spustit
4. Test jízda 30 min

MECHANICKÉ ČIŠTĚNÍ:
1. DPF demontáž:
   - Výfuk rozpojit
   - Senzory odpojit
2. Profesionální čištění:
   - Speciální pec
   - Ultrazvuk
   - Tlakové profukování
3. Montáž zpět
4. Reset hodnot

DPF DELETE:
1. Mechanicky:
   - Vnitřek vyklepat
   - Nebo trubka
2. Software:
   - DPF OFF
   - Lambda úprava
   - DTC odstranění
3. Nevýhody:
   - Nelegální!
   - Emise/STK

CENY:
- Čištění: 6.000-12.000 Kč
- Nový DPF: 25.000-45.000 Kč
- DPF OFF: 6.000-10.000 Kč

📊 TESTOVÁNÍ

Komplexní test EDC16C9:

TEST PROTOKOL:

1. STUDENÝ START:
□ Předehřev 5-10s
□ Start do 3 sekund
□ Žádný kouř
□ Stabilní volnoběh

2. ZAHŘÁTÝ MOTOR:
□ Volnoběh 800-850 RPM
□ Rail 280-320 bar
□ Teplota 85-95°C
□ MAF 16-20 g/s

3. AKCELERACE:
□ Plynulá odezva
□ Boost 1.8-2.2 bar
□ Žádný černý kouř
□ Max moment 2000 RPM

4. COMMON RAIL:
□ Tlak stabilní
□ Zpětný tok < 60ml
□ Vstřikovače tiché
□ Balance rates ±4

5. DPF STATUS:
□ Soot < 30g
□ Tlak < 50 mbar
□ Regenerace OK
□ Teplota normální

6. EMISNÍ TEST:
□ Opacity < 1.0 m⁻¹
□ CO < 0.2%
□ HC < 50 ppm

VÝSLEDEK: PASS/FAIL

📈 CENY A DOSTUPNOST (2024)

Ceny jednotky 0281012549:

Servisní náklady:

Související komponenty:

🔍 IDENTIFIKACE

Jak poznat správnou jednotku:

Umístění: • V motorovém prostoru
• Levá strana (u baterie)
• Kovový/plastový kryt
• 2 konektory (60+34 pin)

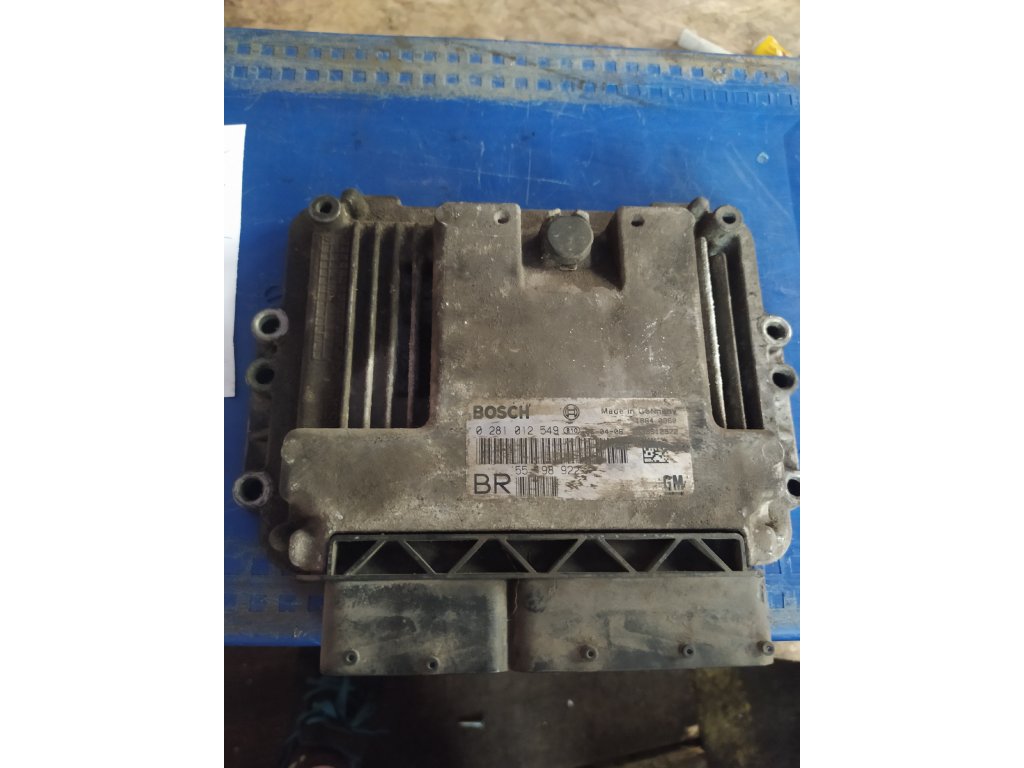

Štítek jednotky:

BOSCH
0 281 012 549
55204597
EDC16C9
GM/OPEL
Made in Germany

Kontrola kompatibility: • Podle motoru - Z19DT/DTH/DTL
• Podle VIN - 10. znak = rok
• Podle výkonu - 100/120/150 HP
• Op-Com verifikace - automatická

Důležité rozdíly: • EDC16C9 - Common Rail
• EDC16C39 - novější verze
• 100/120/150 HP - jiný software
• DPF/non-DPF - různé verze

🛡️ VÝHODY A NEVÝHODY

Výhody EDC16C9:

• ✅ Common Rail - tichý chod
• ✅ Výkon - až 150 HP
• ✅ Spotřeba - 5-7 l/100km
• ✅ Diagnostika - Op-Com/Tech2
• ✅ Tuning - potenciál 180+ HP
• ✅ Dokumentace - dobře známé

Nevýhody EDC16C9:

• ❌ DPF - časté ucpávání
• ❌ Swirl klapky - plastové převody
• ❌ EGR - zanášení/praskliny
• ❌ Vstřikovače - citlivé na kvalitu
• ❌ Programování - Tech2 nutný
• ❌ Složitost - hodně senzorů

🎯 ZÁVĚREČNÉ HODNOCENÍ

Celkový verdikt:

Řídicí jednotka Bosch EDC16C9 (0281012549) je moderní systém pro Opel 1.9 CDTI motory s Common Rail. Hlavními problémy jsou DPF ucpávání při městském provozu a problémy s EGR chladičem. Jednotka nabízí tichý chod, dobrý výkon a přijatelnou spotřebu. Pro majitele Opel Zafira B a příbuzných modelů jde o spolehlivý systém vyžadující pravidelnou údržbu a kvalitní palivo.

Hodnocení:

⭐⭐⭐⭐ 7.5/10 • Funkčnost: 8/10
• Spolehlivost: 7/10
• Cena oprav: 7/10
• Dostupnost: 8/10
• Diagnostika: 8/10

📝 DŮLEŽITÉ POZNÁMKY

Tipy pro majitele:

• Kvalitní motorový olej - GM Dexos2 5W-30
• Pravidelné dálniční jízdy - DPF regenerace
• Servisní intervaly - max 20.000 km
• Kvalitní palivo - prevence CR systému
• Kontrola zpětných průtoků - vstřikovače
• EGR čištění - každých 60.000 km

Preventivní údržba:

• Každých 20.000 km: Výměna oleje + filtrů
• Každých 40.000 km: Čištění MAF
• Každých 60.000 km: Čištění EGR
• Každých 80.000 km: Kontrola turba
• Každých 100.000 km: Test vstřikovačů
• Každých 120.000 km: DPF servis

Varovné signály:

• Těžký start za studena
• Černý kouř při akceleraci
• Vysoká spotřeba paliva
• Časté DPF regenerace
• Kovový zvuk motoru
• Úbytek chladicí kapaliny
