Řídící jednotka palubní sítě 3C8 937 049 E

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

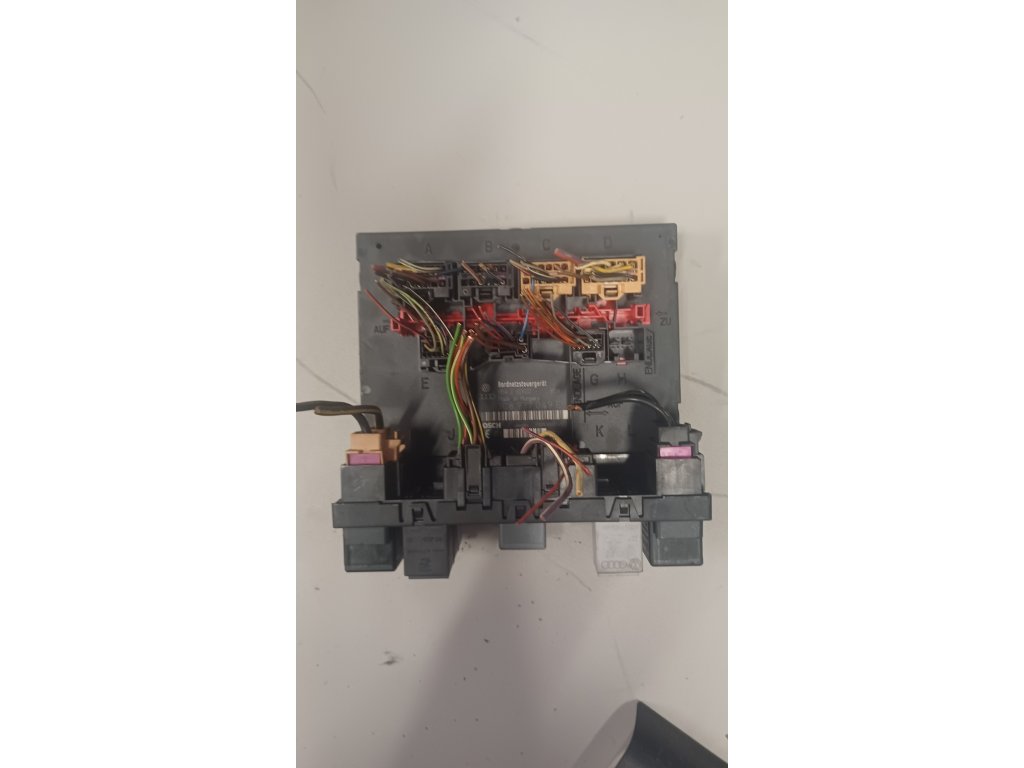

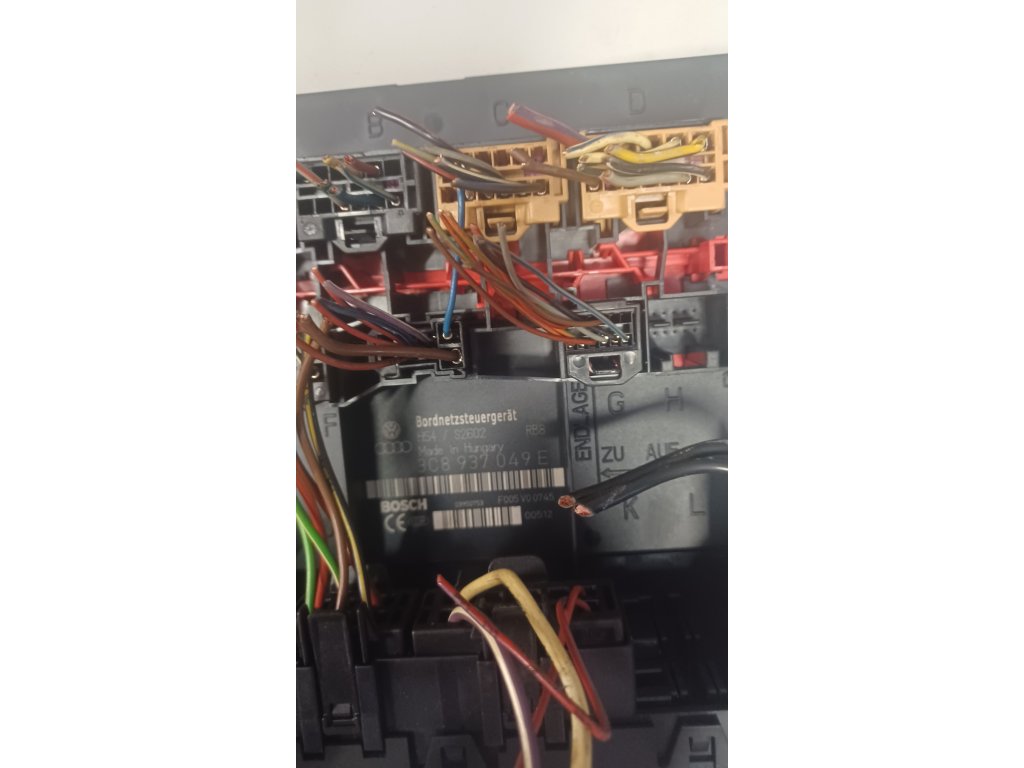

 Řídící jednotka 3C8 937 049 E je centrální modul BCM (Body Control Module) zodpovědný za správu většiny elektrických a komfortních funkcí ve vozidle VW Caddy a dalších modelech VW Group.

Klíčové údaje:

• 🏭 Výrobce: Hella/Continental pro VW Group
• ⚙️ Typ systému: BCM - Body Control Module
• 📅 Období výroby: 2004-2015
• 🚗 Funkce: Centrální řízení palubní sítě

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití - VW:

• Caddy III (2K) 2004-2010
• Caddy III Facelift (2K) 2010-2015
• Caddy Life 2004-2015
• Caddy Maxi 2008-2015

Křížová kompatibilita VW Group:

• Touran I (1T) - podobný systém
• Golf V/VI - částečná kompatibilita
• Jetta - kontrola verze
• Škoda Octavia II - jiné kódování

⚡ FUNKCE MODULU

Hlavní funkce jednotky 3C8 937 049 E:

1. Osvětlení vozidla:

• 🔹 Přední/zadní světla
• 🔹 Denní svícení (DRL)
• 🔹 Coming/Leaving home
• 🔹 Automatické světla (s čidlem)
• 🔹 Přední mlhovky

2. Centrální zamykání:

• 🔹 Ovládání všech zámků
• 🔹 Dálkové ovládání
• 🔹 Komfortní otvírání/zavírání
• 🔹 SAFE lock funkce
• 🔹 Autolock při rozjezdu

3. Stěrače a ostřikovače:

• 🔹 Intervalové stírání
• 🔹 Automatické stěrače (s čidlem)
• 🔹 Servisní poloha
• 🔹 Zadní stěrač
• 🔹 Vyhřívané trysky

4. Komfortní funkce:

• 🔹 Elektrická okna
• 🔹 Elektrická zrcátka
• 🔹 Vnitřní osvětlení
• 🔹 Alarm (pokud je)
• 🔹 Palubní počítač

🔄 VERZE SYSTÉMU 3C8 937 049 E

✨ Varianty BCM jednotky:

🛠️ DIAGNOSTIKA A SERVIS

Diagnostické nástroje:

• ✅ VCDS/VAG-COM - plná podpora
• ✅ ODIS Service - originální
• ✅ OBDeleven - většina funkcí
• ✅ Carista - základní funkce

Diagnostické adresy:

• 🎯 Adresa 09 - Centrální elektrika
• 🎯 Adresa 19 - CAN Gateway

Měřené bloky (VCDS):

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 3C8 937 049 E:

• Po výměně nutné kompletní nakódování
• Zálohovat původní kódování před úpravami
• Některé funkce vyžadují aktivaci v Gateway
• Nutná adaptace s imobilizérem

💡 INSTALACE A PROGRAMOVÁNÍ

Postup výměny jednotky:

1. Příprava:

   • Odpojit baterii (- pól)
   • Připravit VCDS
   • Poznamenat si původní kódování

2. Demontáž:

   • Jednotka pod palubní deskou (strana řidiče)
   • Odstranit spodní kryt
   • Odpojit 4 konektory (A,B,C,D)
   • Vyšroubovat 3x šroub

3. Montáž nové jednotky:

   • Zkontrolovat číslo dílu 3C8 937 049 E
   • Namontovat jednotku
   • Připojit všechny konektory
   • Připojit baterii

4. Programování VCDS:



   Kopírovat

   1. Adresa 09 → Kódování
   2. Přenést 7-místné kódování
   3. Základní nastavení
   4. Adaptace funkcí
   5. Clear DTC codes


Long coding - struktura:

Byte 0: Typ vozidla
  00 - Caddy krátký
  01 - Caddy Maxi
  02 - Caddy Life
Byte 1: Výbava
  Bit 0 - El. okna přední
  Bit 1 - El. okna zadní
  Bit 2 - El. zrcátka
  Bit 3 - Alarm
  Bit 4 - Centrální zamykání
Byte 2: Světla
  Bit 0 - Xenon
  Bit 1 - Mlhovky
  Bit 2 - DRL
  Bit 3 - Coming home
Byte 3-6: Další funkce

Aktivace funkcí - příklady:

Adaptační kanály:

1. Denní svícení (DRL):



   Kopírovat

   Adaptace → Kanál 24
   Hodnota: 1 (aktivní)


2. Coming/Leaving home:



   Kopírovat

   Adaptace → Kanál 25
   Hodnota: 10-60 (sekund)


3. Autolock rychlost:



   Kopírovat

   Adaptace → Kanál 11
   Hodnota: 15 (km/h)


Speciální funkce Caddy:

Pracovní verze - specifika:

• Zjednodušené zamykání
• Cargo osvětlení
• Dodatečný alarm
• Fleet management ready

Life verze - komfort:

• Všechna el. okna
• Automatická klimatizace
• Rain/Light senzor
• Parkovací senzory

Kódování variant:

Reset a inicializace:

1. Po výměně baterie:

   • Inicializace oken
   • Reset času
   • Kalibrace senzorů

2. Po výměně BCM:



   Kopírovat

   1. Imobilizér - přihlášení
   2. Kódování výbavy
   3. Adaptace komponentů
   4. Test všech funkcí


Časté úpravy pro Caddy:

Deaktivace bzučáku:

• Světla zapnutá
• Klíč v zapalování
• Bezpečnostní pásy

Needle Sweep:

• Rozmítání ručiček při startu
• Byte 5, Bit 1 = 1

Comfort turn signals:

• 1x krátké stisknutí = 3x bliknutí
• Byte 3, Bit 5 = 1

Diagnostika problémů:

Údržba a prevence:

• Kontrola verzí software
• Čištění konektorů
• Kontrola pojistek
• Aktualizace firmware
• Záloha kódování

Náhradní díly:

• 3C8937049E - BCM jednotka
• 3C0937125 - Pojistková skříň
• 1K0955559 - Dešťový senzor
• 3C8941431 - Světelný spínač
• 7E0959433 - Komfortní modul
