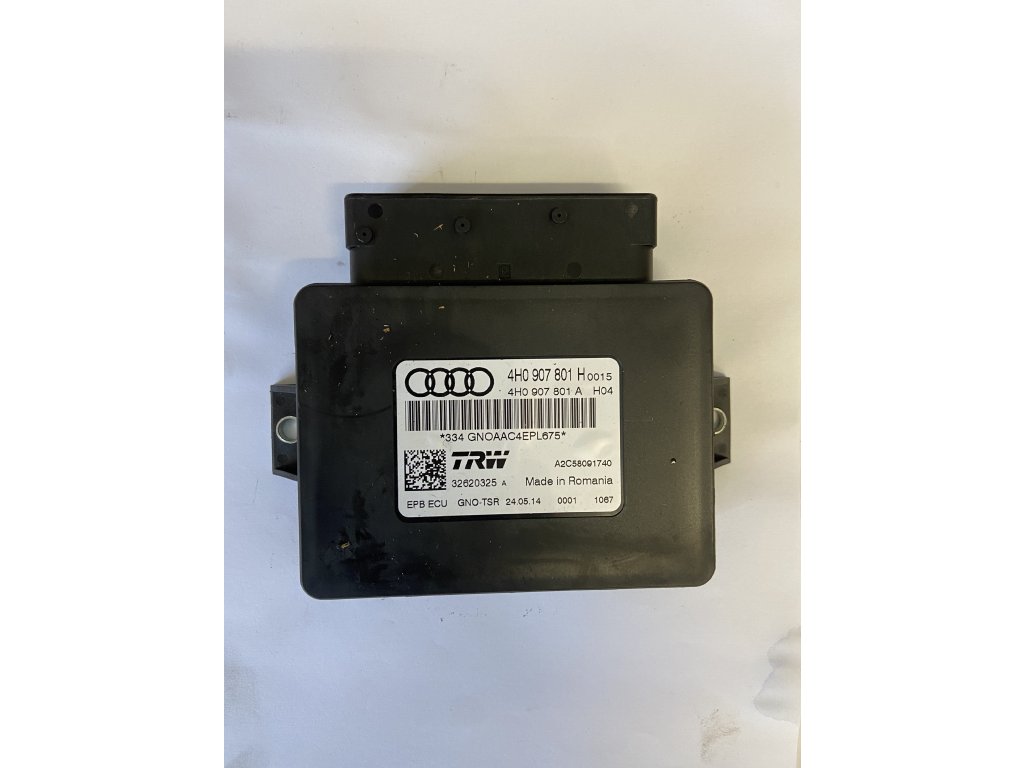

Řídící jednotka parkovací brzdy 4H0 907 801 H

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Řídící jednotka 4H0 907 801 H je pokročilý elektronický modul EPB (Electronic Parking Brake) pro luxusní limuzínu Audi A8 generace D4 s integrací do systému MMI a asistenčních systémů.

Klíčové údaje:

• 🏭 Výrobce: Continental/TRW pro Audi
• ⚙️ Typ systému: EPB Premium s AUTO HOLD
• 📅 Období výroby: 2010-2017
• 🚗 Funkce: Elektrická parkovací brzda + pokročilé funkce

🔧 TECHNICKÉ PARAMETRY

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití - Audi:

• A8 D4 (4H) 2010-2017 - všechny verze
• A8L D4 (4H) 2010-2017 - prodloužená
• S8 D4 (4H) 2012-2017
• A7 Sportback (4G) 2010-2017
• A6 C7 (4G) 2011-2018 - vyšší výbavy

Možná kompatibilita:

• VW Phaeton GP2 - jiný software
• Bentley Flying Spur - odvozeno
• Porsche Panamera - podobný systém

⚡ FUNKCE MODULU

Hlavní funkce jednotky 4H0 907 801 H:

1. Základní EPB funkce:

• 🔹 Elektrické zatažení/povolení
• 🔹 Automatické dotažení při parkování
• 🔹 Dynamické nouzové brzdění
• 🔹 Adaptivní regulace síly
• 🔹 Teplotní management

2. AUTO HOLD Plus:

• 🔹 Inteligentní držení vozidla
• 🔹 Prediktivní aktivace
• 🔹 Adaptace na sklon
• 🔹 Integrace s ACC
• 🔹 Traffic Jam Assist

3. Luxusní funkce:

• 🔹 Komfortní zavírání dveří
• 🔹 Pre-sense integrace
• 🔹 Valet parking mode
• 🔹 Remote parking (s opcí)
• 🔹 Emergency Assist

4. Asistenční systémy:

• 🔹 Hill Descent Control
• 🔹 Trailer Assist
• 🔹 Park Assist integrace
• 🔹 Matrix LED koordinace
• 🔹 Quattro optimalizace

🔄 VERZE SYSTÉMU 4H0 907 801 H

✨ Varianty jednotky:

🛠️ DIAGNOSTIKA A SERVIS

Diagnostické nástroje:

• ✅ ODIS Engineering - plná funkcionalita
• ✅ VCDS/VAG-COM - rozšířené funkce
• ✅ VAS 6150/6160 - dealer nástroj
• ✅ Autel MaxiSys Elite - servisní funkce

Diagnostické adresy:

• 🎯 Adresa 53 - Parkovací brzda
• 🎯 Adresa 03 - ABS/ESP propojení
• 🎯 Adresa 5F - Informační elektronika

Měřené bloky (ODIS):

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

📌 DŮLEŽITÉ UPOZORNĚNÍ

⚡ Při práci s jednotkou 4H0 907 801 H:

• KRITICKÉ: Nutná ochrana komponent (SFD)
• FlexRay síť vyžaduje speciální postupy
• Po výměně nutná online aktivace
• Minimální napětí baterie 13V

💡 INSTALACE A PROGRAMOVÁNÍ

Postup výměny jednotky:

1. Příprava:

   • Připojit nabíječku (min. 50A)
   • Vozidlo na rovině
   • Aktivovat transportní režim

2. Demontáž:

   • Jednotka v levém prostoru zavazadlového prostoru
   • Odstranit boční kryt
   • Odpojit FlexRay konektory (oranžové)
   • Odpojit napájení (červený)
   • Vyšroubovat 4x Torx T25

3. Montáž nové jednotky:

   • Zkontrolovat číslo dílu 4H0 907 801 H
   • Namontovat jednotku (4 šrouby)
   • Připojit FlexRay (správné pořadí!)
   • Připojit napájení

4. Programování ODIS:



   Kopírovat

   1. SFD ochrana - odblokování
   2. Adresa 53 → Výměna jednotky
   3. Online připojení k Audi
   4. Stažení firmware
   5. Základní nastavení - komplet
   6. Test všech funkcí


Servisní režim - profesionální:

Kalibrace systému:

1. Základní kalibrace:



   Kopírovat

   ODIS → Adresa 53
   Základní nastavení → IDE00171
   - Reset adaptací
   - Kalibrace motorů
   - Nastavení přítlaku


2. Adaptace s MMI:



   Kopírovat

   MMI → Car → Settings
   → Driver assistance
   → Parking brake
   → Calibration


Long coding - příklad:

Byte 0: Základní konfigurace
  Bit 0-3: Typ vozidla (A8/A8L/S8)
Byte 1: AUTO HOLD
  Bit 0: Aktivní
  Bit 1: Comfort mode
  Bit 2: Sport mode
Byte 2: Asistenční systémy
  Bit 0: Pre-sense
  Bit 1: ACC integrace
  Bit 2: Traffic Jam
Byte 3: Speciální funkce
  Bit 0: Trailer
  Bit 1: Remote
  Bit 2: Valet mode

Speciální funkce A8:

1. Remote Parking:

   • Vyžaduje MMI touch
   • Aktivace přes myAudi app
   • Max. vzdálenost 5m

2. Pre-sense integrace:

   • Automatické dotažení při nebezpečí
   • Koordinace s airbagy
   • Příprava na náraz

3. Valet Parking Mode:

   • Omezený přístup
   • Blokace nastavení
   • Log používání

Adaptační kanály:

Pokročilé funkce:

Emergency Assist:

• Detekce nečinnosti řidiče
• Automatické zastavení
• Aktivace EPB
• Volání pomoci

Predictive EPB:

• Analýza jízdního stylu
• Predikce zastavení
• Příprava systému
• Úspora energie

Matrix koordinace:

• Při parkování aktivace světel
• Osvětlení prostoru
• Varování ostatních

Diagnostické procedury:

1. Test motorů EPB:



   Kopírovat

   IDE00181 - Test levý motor
   IDE00182 - Test pravý motor
   Kontrola hlučnosti a plynulosti


2. FlexRay komunikace:



   Kopírovat

   IDE00456 - FlexRay status
   Kontrola všech uzlů
   Rychlost 10 Mbit/s


3. Teplotní test:



   Kopírovat

   IDE00234 - Teplota brzd
   Max. 150°C při provozu
   Cooling management check


Údržba premium systému:

• Servis každých 30 000 km
• Speciální mazivo Audi G 052 150 A2
• Kontrola FlexRay kabeláže
• Update firmware 1x ročně
• Čištění motorků CO2

Náhradní díly Audi A8:

• 4H0907801H - Řídící jednotka EPB
• 4H0998281 - Motor EPB levý
• 4H0998281A - Motor EPB pravý
• 4H0907807 - Ovládací tlačítko
• 8K0915181 - Kabelový svazek
